变频器报欠压与缺相故障分析

198366809

变频器报欠压与缺相故障分析；想获得变频器维修图纸以及相关技术资料请关注“从零开始变频器维修”公众号。

1. 缺相分析

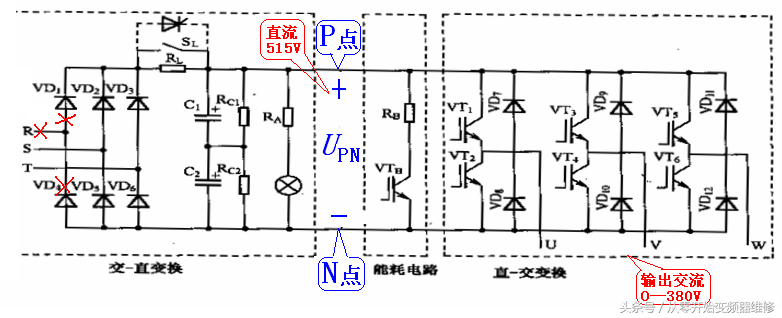

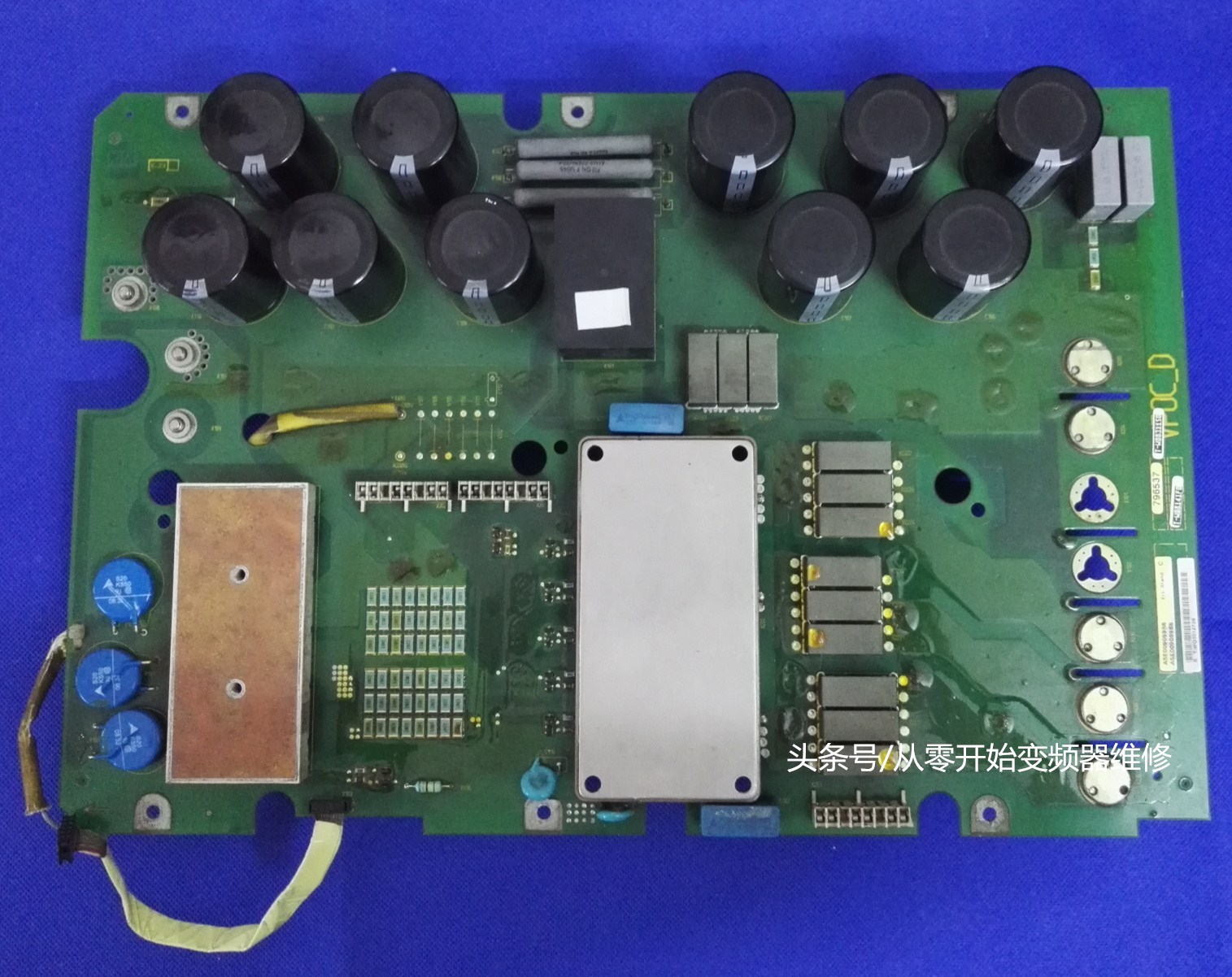

在三相交流电路中，通过三相整流桥整流，得到直流母线上515V的直流电压。如果有一相断路或整流半桥的整流二极管坏，电路变为单相整流，便发生了缺相故障。

1）正常情况

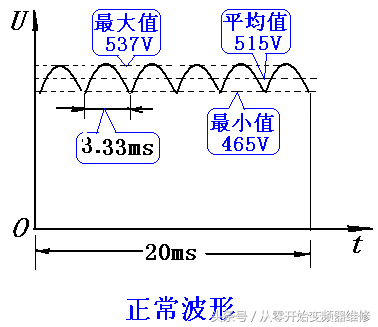

当变频器正常工作时，直流母线上的电压 如图所示，一个工频周期内将有6个波头，此时直流电压 的最大值为537V，平均值为515V，最小值465V。对于一个7.5KW的变频器，其滤波电容容量一般为900 ，当满载运行时，电压降落大约为40V，即平均电压为500V左右。当滤波电容容量下降，满载时平均电压会低于500V。

2）缺相情况

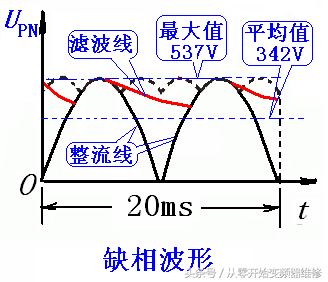

当输入缺相时，一个周期内只有2个电压波头，且整流电压最低值为零。此时电压的平均值为342V，比正常情况低了170V。但当空载时，因为有滤波电容，仍可使直流母线上电压达到500V以上。当变频器一带载，电压随负载的增加迅速下降，当频率上升到十几Hz，电压下降到400V以下。最好的判断方法是用电压表测量开机时直流母线电压的下降情况。

2. 欠压

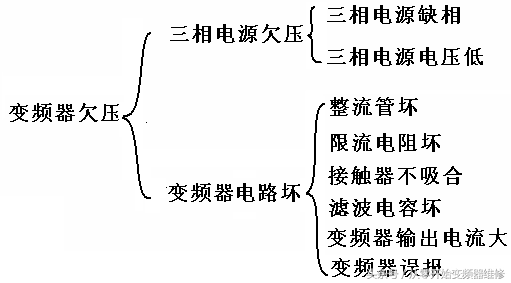

欠压是指直流母线上的电压较低，当低于了变频器的欠压检出值，变频器报欠压。造成变频器欠压的原因有两个方面：

1）380V交流电低于了正常值（低于360V），使变频器的直流母线上的电压下降。

2）变频器内部电路问题，如SL接触器不能吸合，限流电阻造成直流母线电压低；变频器检测电路故障，造成变频器误报等。

不管是由什么原因造成的欠压，都可以用测量直流母线电压的方法检测出来。

3.变频器瞬间掉电欠压保护

在大型企业，当有大型电器启动时，会造成电压的瞬时下降，当电压下降到变频器的欠压保护值时，变频器便停止输出。

遇此情况，设置瞬时停电再启动。
