西门子STEP7关于组织块使用的一些常见问题分析

gkket

1、CPU的SF红灯亮，CPU停机是什么原因造成的？

当SF灯亮，CPU停机后不知道是什么原因造成的，这时该怎么办呢？

我们需要去查看CPU的诊断缓冲区，根据诊断缓冲区中提供的停机信息来采取相应的措施，比如：需要OB82、OB86组织块下载等。那么怎么查看CPU诊断缓冲区呢？

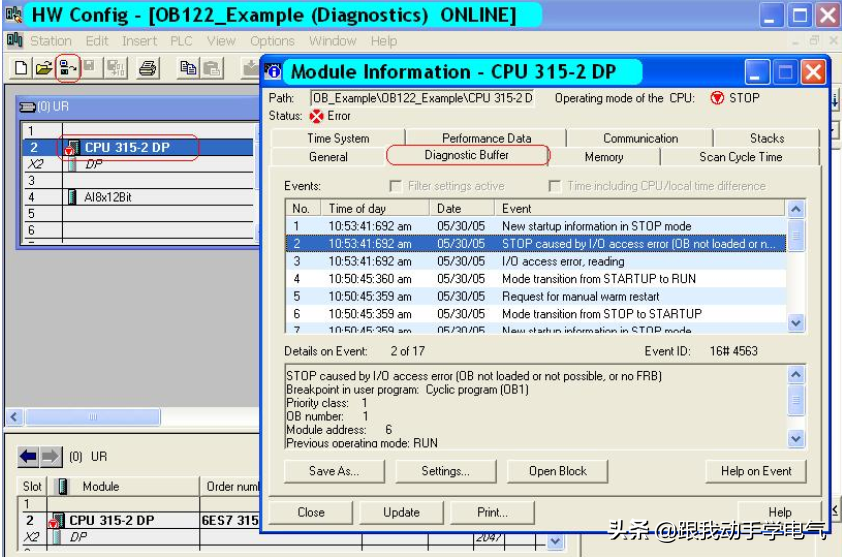

方法一：首先连接到你的CPU，然后打开硬件组态，选择ONLINE，然后双击CPU，选在Diagnostic Buffer选项，就可以查看CPU的故障信息，可参见下图所示：

方法二：连接到你的CPU，然后打开硬件组态，点击CPU，然后选择PLC-Module Information选项，如下图所示：

然后在选择Diagnostic Buffer选项,就可以查看了。

2、为什么监控OB100程序时，感觉程序没有运行？

这时因为OB100为暖启动组织块，只有当CPU执行暖启动操作时才执行OB100的程序，并且只执行一个周期。

3、OB35的循环时间最长为60s，但想时间5分钟的循环周期怎么办？

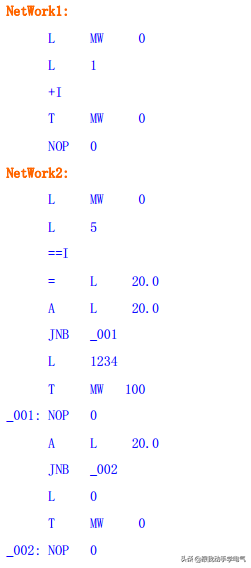

将OB35的执行周期设为60000ms，在OB35组织块中做加法计数，当计数值等于5后再执行相应的程序，然后将计数器清零，简单程序如下：

4、在冗余电源配置中，电源模块掉电，调用哪个OB可以防止CPU停机？

通常我们可容易以为OB81就是处理所有电源故障的OB块，但对于冗余电源配置中，某个电源模块掉电故障，实际上CPU当做模块插拔故障来处理，因此需要调用OB83。

如下图所示：当程序中没有插入OB83时，电源模块掉电，CPU会停机，查看诊断信息，显示为模块插拔故障导致停机。

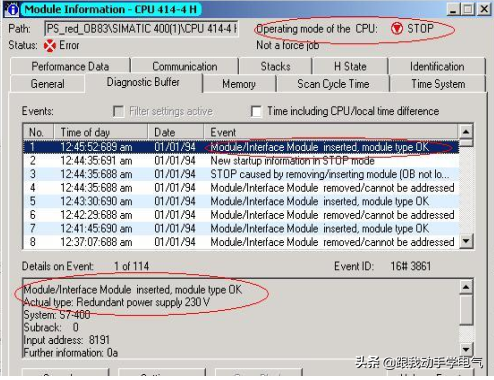

再当掉电模块掉电恢复后，CPU仍为停机不恢复，查看诊断信息显示是模块插入恢复，如下图所示：

当程序中插入OB83时，CPU不会停机，查看诊断信息显示是模块拔除故障调用OB83

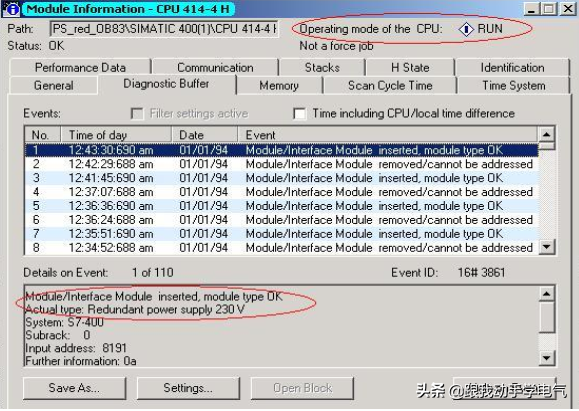

在当电源模块掉电恢复后，CPU不停机，外部故障灯恢复，查看诊断信息显示是模块插入恢复，如下图所示：
