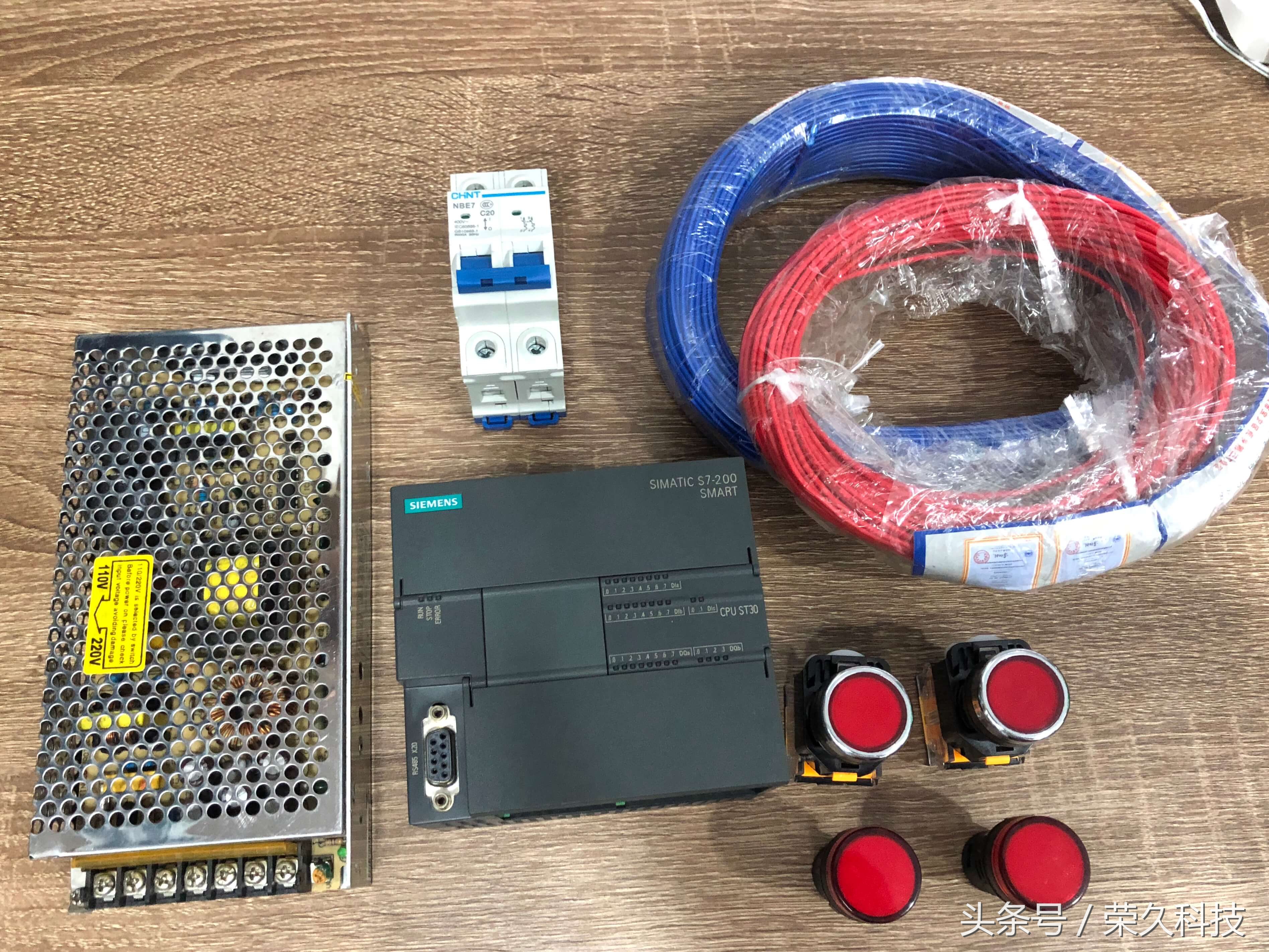

今天我们来教一个实操项目：利用PLC控制技术的实际应用过程，学习和掌握定时器指令的程序设计。 项目重点：了解PLC完成具体项目设计的方法及步骤，掌握PLC的梯形图程序设计。 一、所需要的实物教材 1、西门子S7-200 Smart CPU ST30 PLC 1块 2、按钮开关2个，指示灯2个，开关电源1个，小型断路器1个，路由器及导线若干。

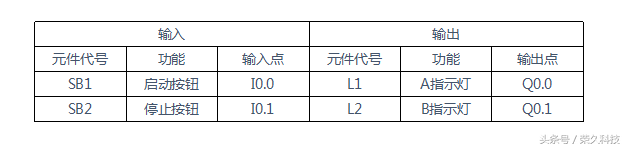

二、学习项目过程 1、项目要求，利用定时器实现俩灯交替闪烁。 当按下启动按钮I0.0时，A指示灯Q0.0亮一秒后熄灭，B指示灯Q0.1亮2秒后熄灭，如此循环，当按下停止按钮I0.1时，Q0.0和Q0.1停止输出。 2、项目分析 因为Q0.0亮1秒后熄灭，Q0.1亮2秒后熄灭，这里面有俩个定时时间，所以在PLC程序设计中我们可以选用2个TON定时器，分别是T37和T38控制接通时间，T38控制断开时间。 3、项目设计： 第一步：确定PLC的I/O地址分配

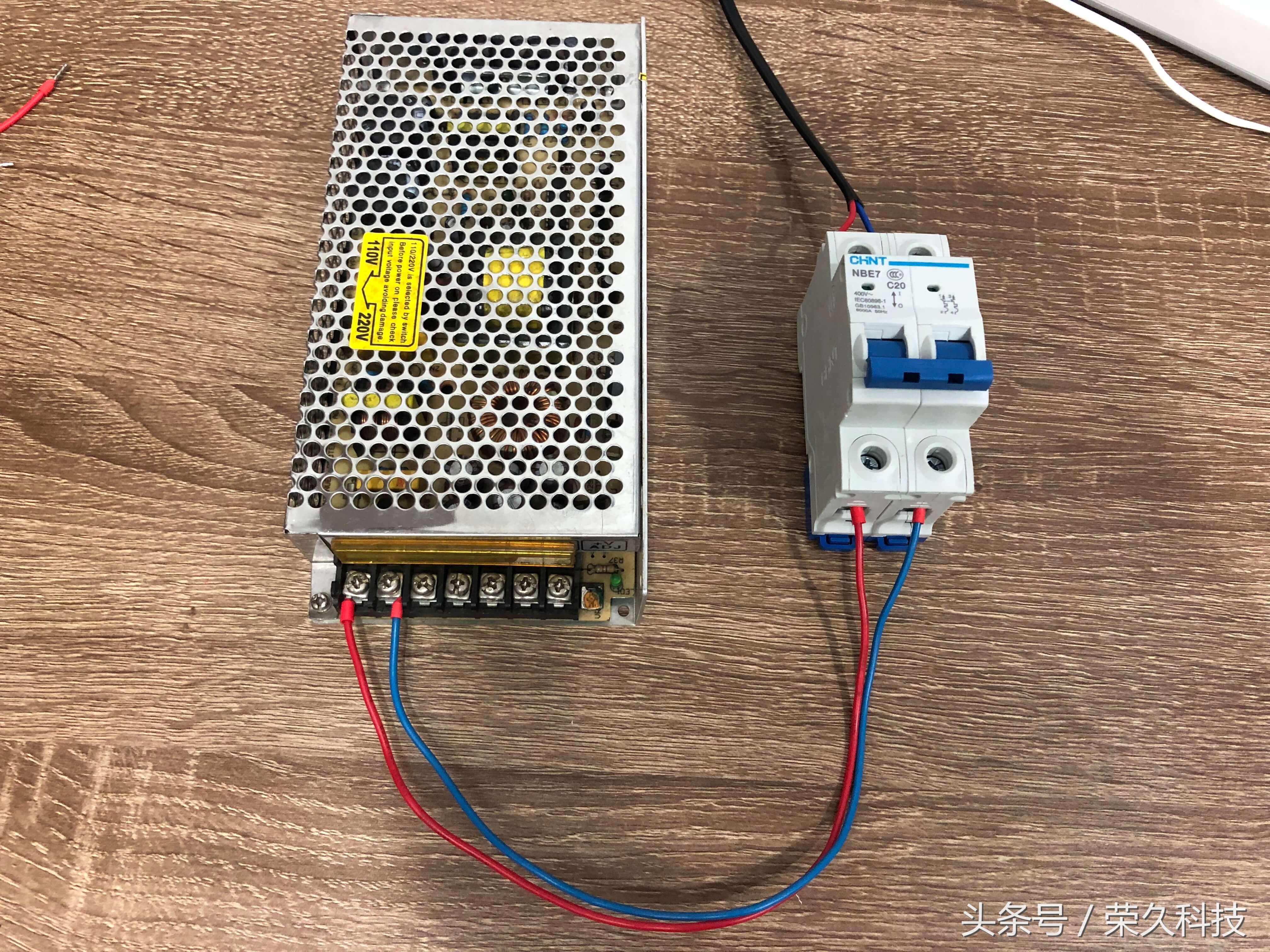

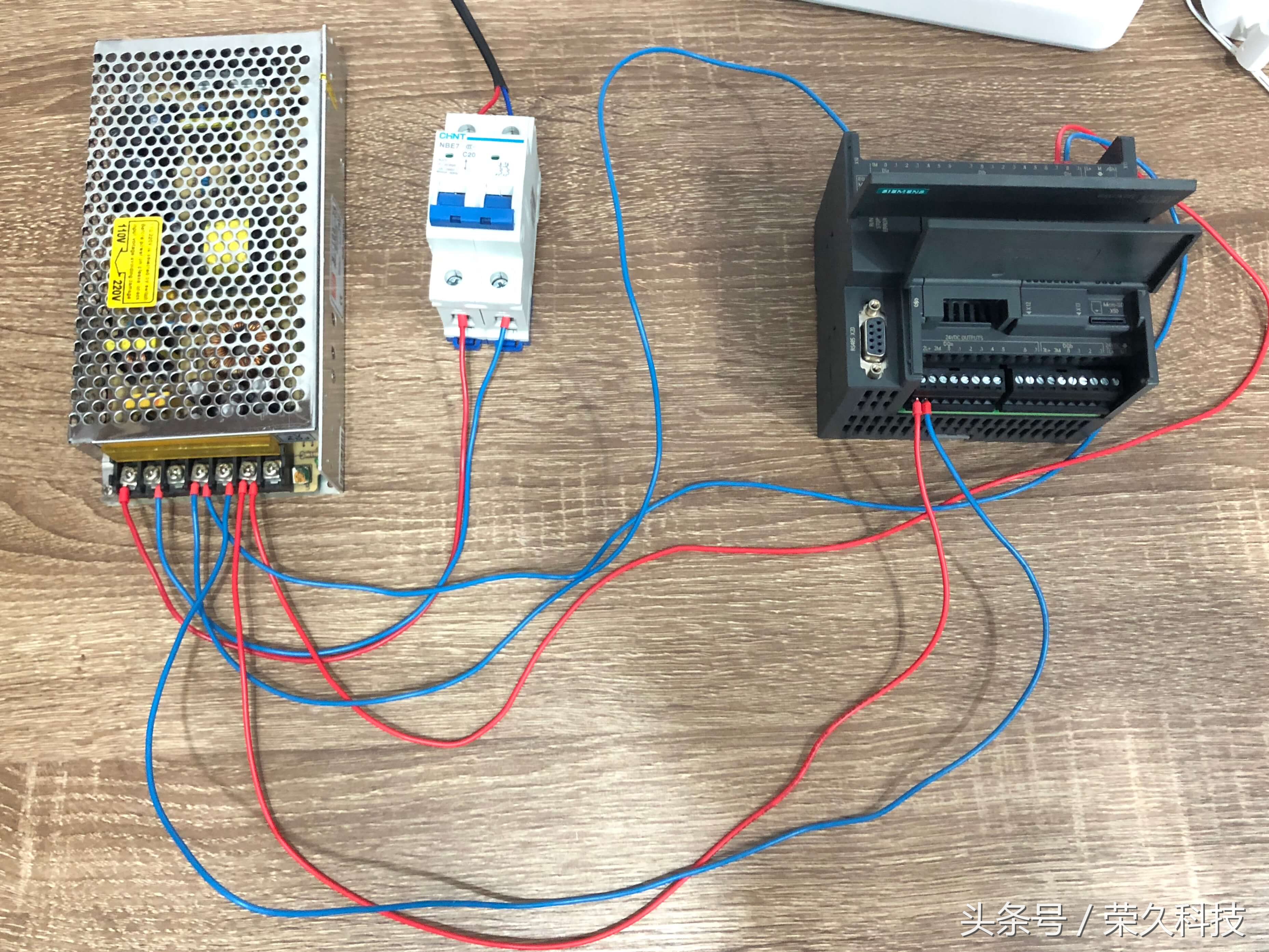

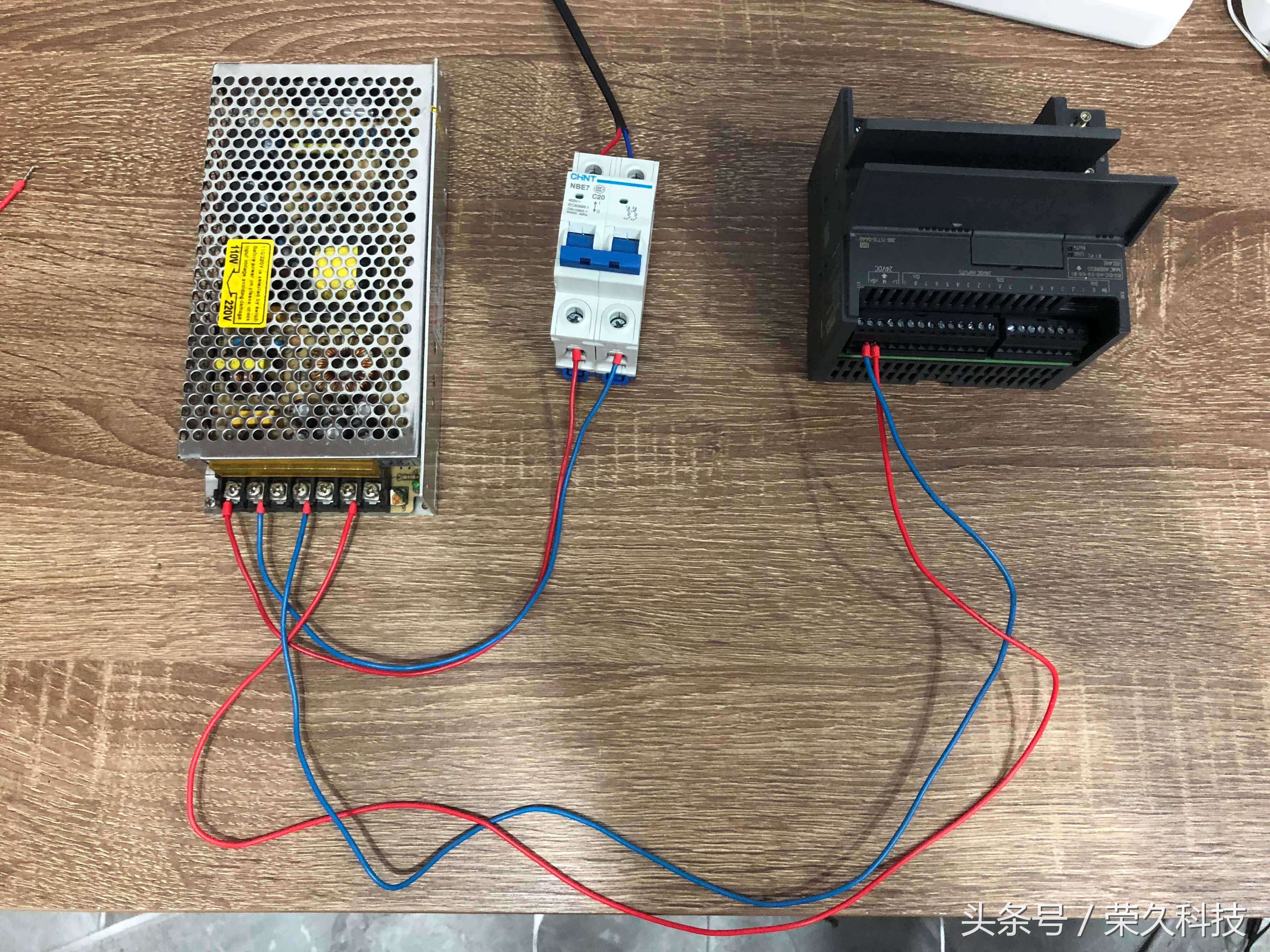

实物接线图 1、先接空气开关，起到保护作用，再从空气开关接到开关电源，用220伏的交流电源。

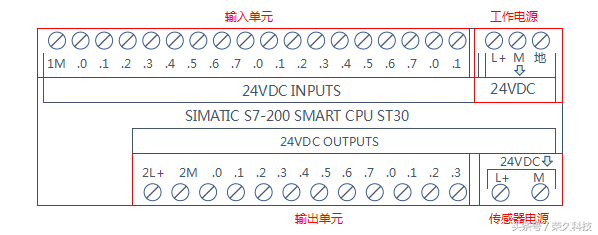

PS: 这里要注意区分PLC的正负极，不然接错会直接烧坏PLC，输入输出端子有分源型跟漏型。 3、从PLC的输入公共端接到零伏，因为公共端是供阴的，给PLC的输出端提供一个直流24伏的电源。

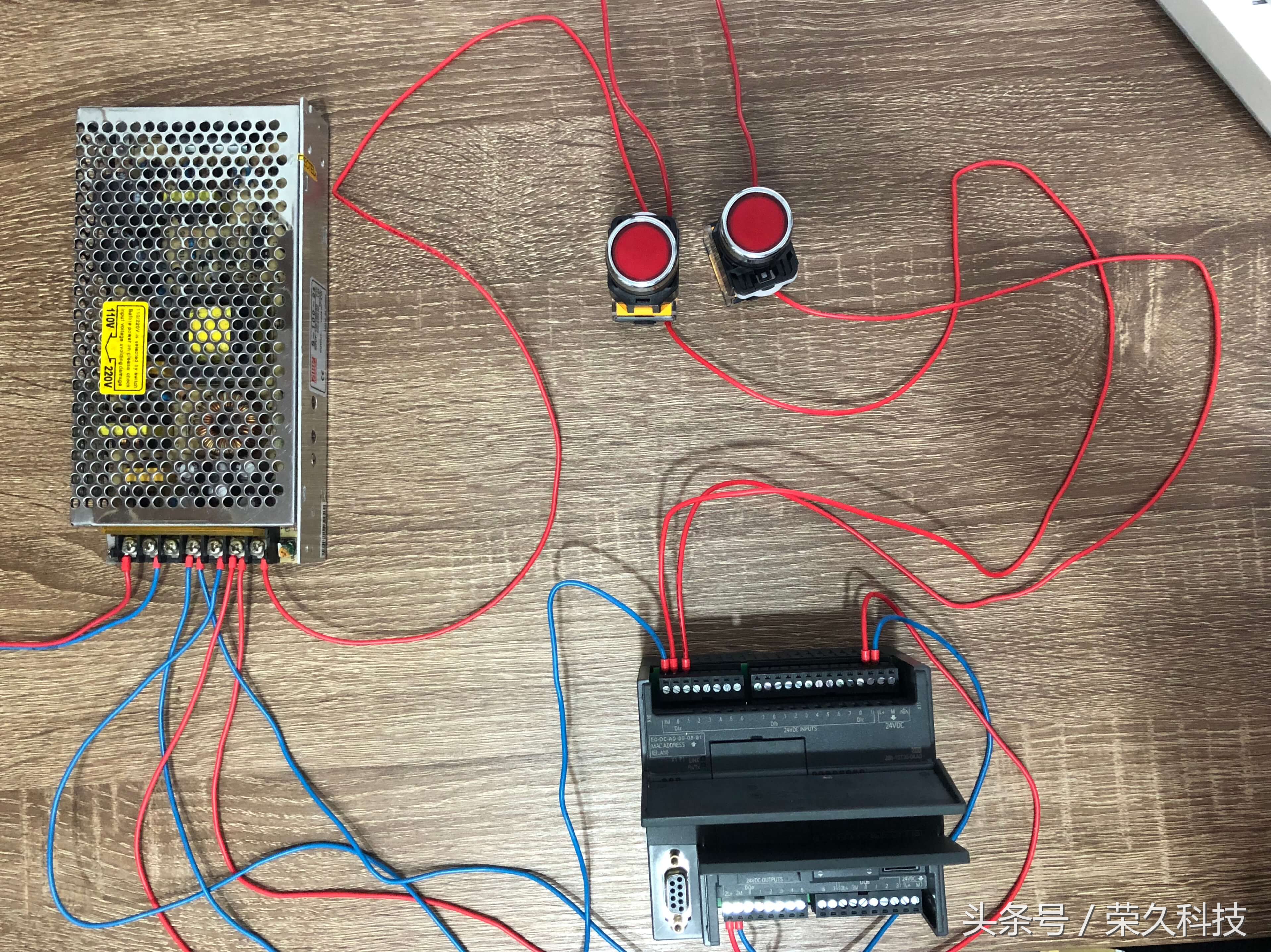

4、两个按钮 将按钮的常开触点用导线接到PLC的输入端子，根据上面的IO表，现在接入到I0.0端，再将按钮的常开触点接入到电源的正极。 另外一个按钮的常开触点用导线接到PLC的输入端，根据上面的IO表，现在接入到I0.1端，再将按钮另外一端接到24伏的正极。
5、两个指示灯 PLC的输出端Q0.0输出24伏的正极电源接到指示灯的一端，指示灯的另外一端接回电源的负极。 另一个指示灯的输出端Q0.1输出24伏的正极电源接到指示灯一端，指示灯的另外一端接回电源的负极。

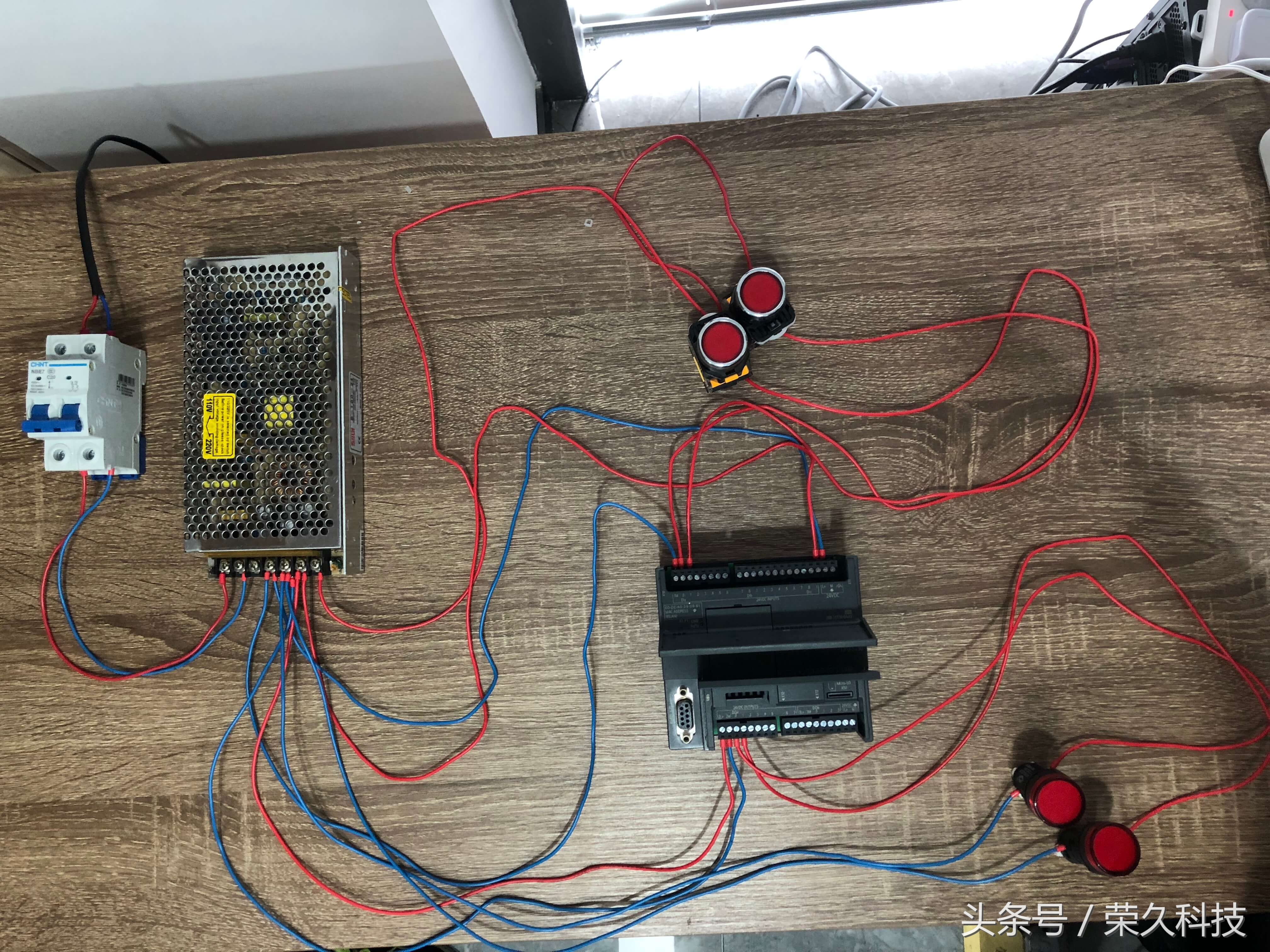

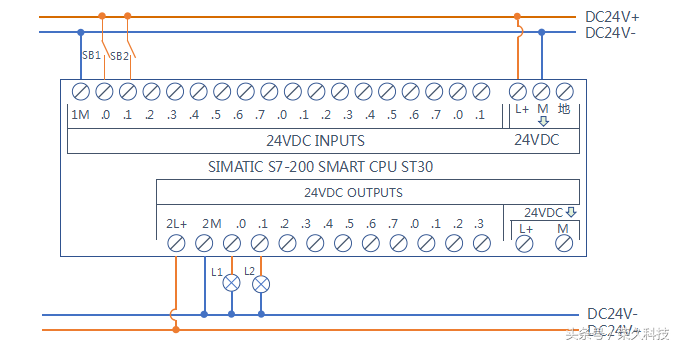

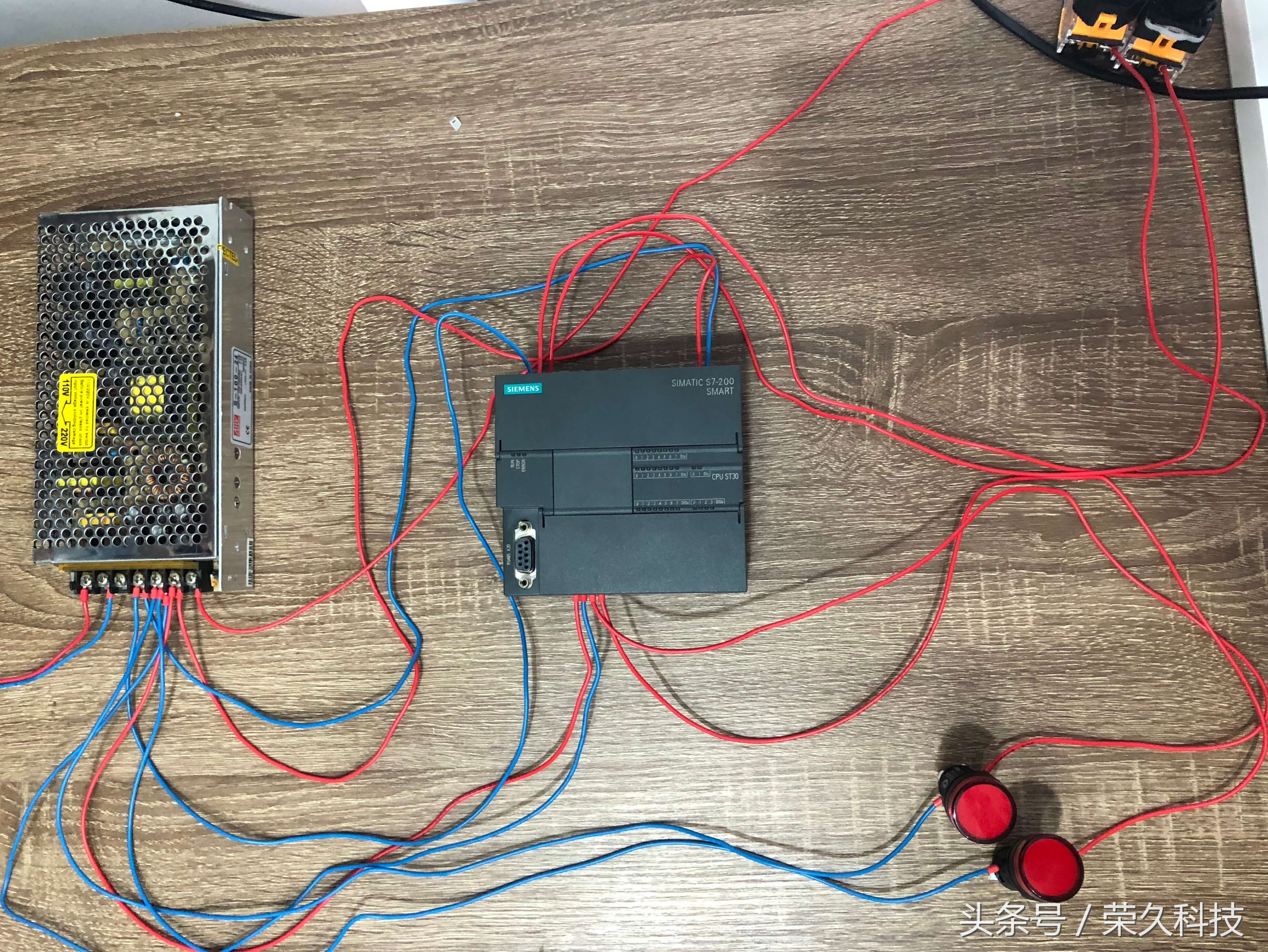

项目完整的接线图

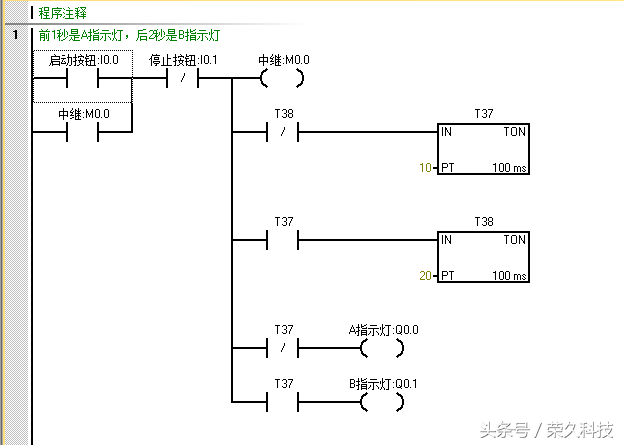

第三步 PLC程序设计，将程序写入PLC并调试，直到实现项目要求。

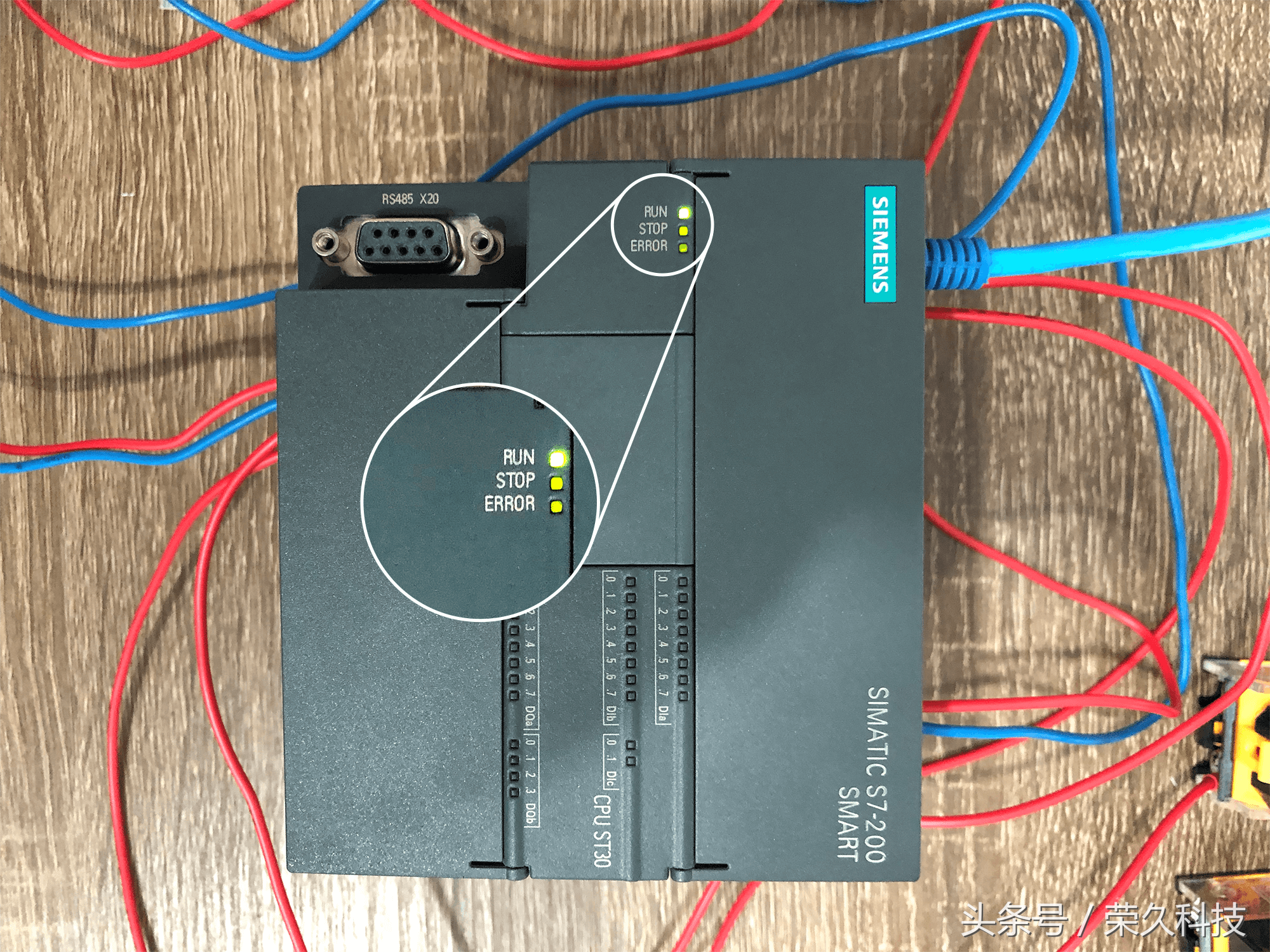

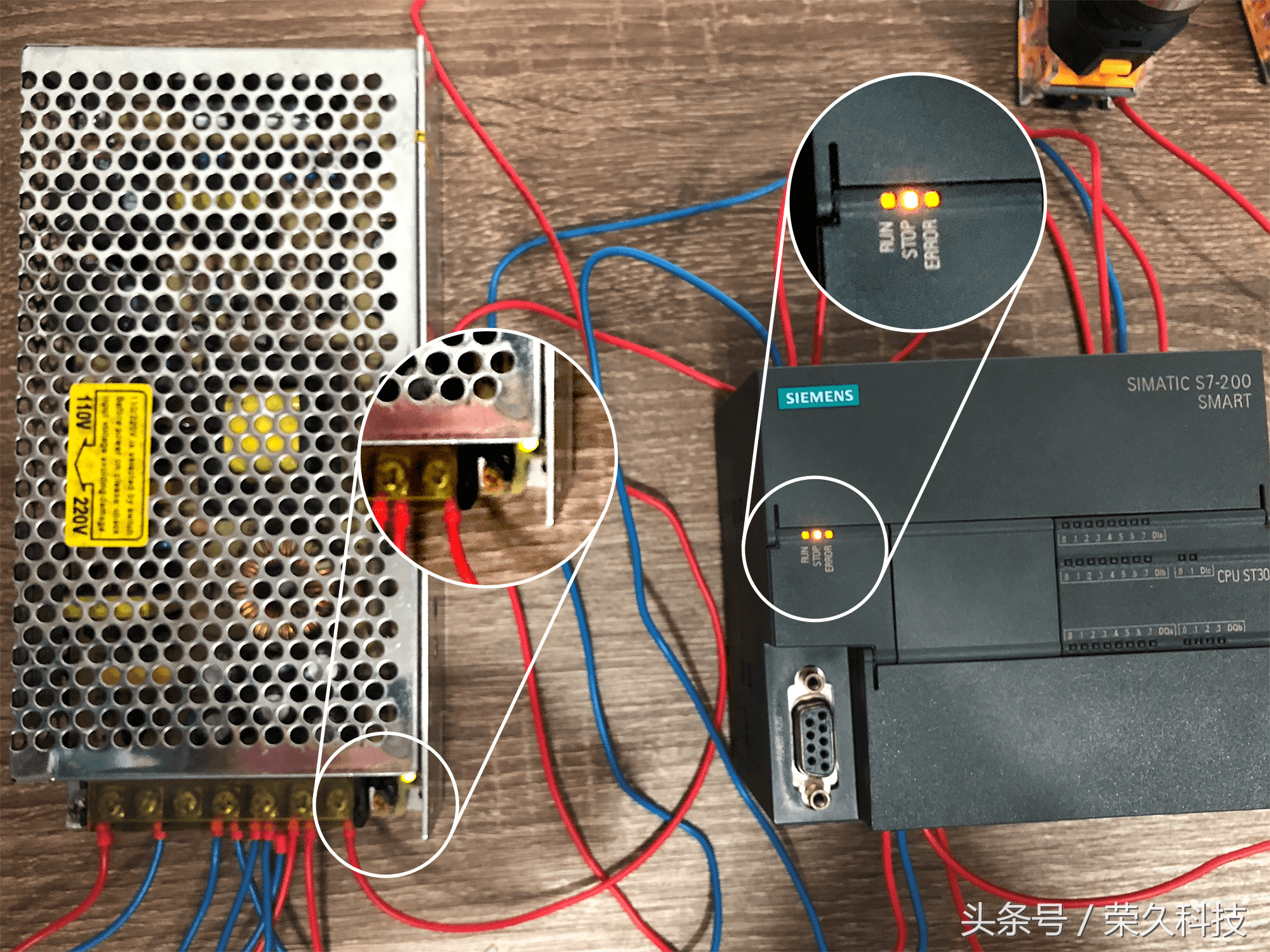

插上电源，打开空气开关，指示灯亮了表示工作正常，PLC的STOP亮了表示停止状态。
指示灯RUN亮，则表示PLC正在运行当中。

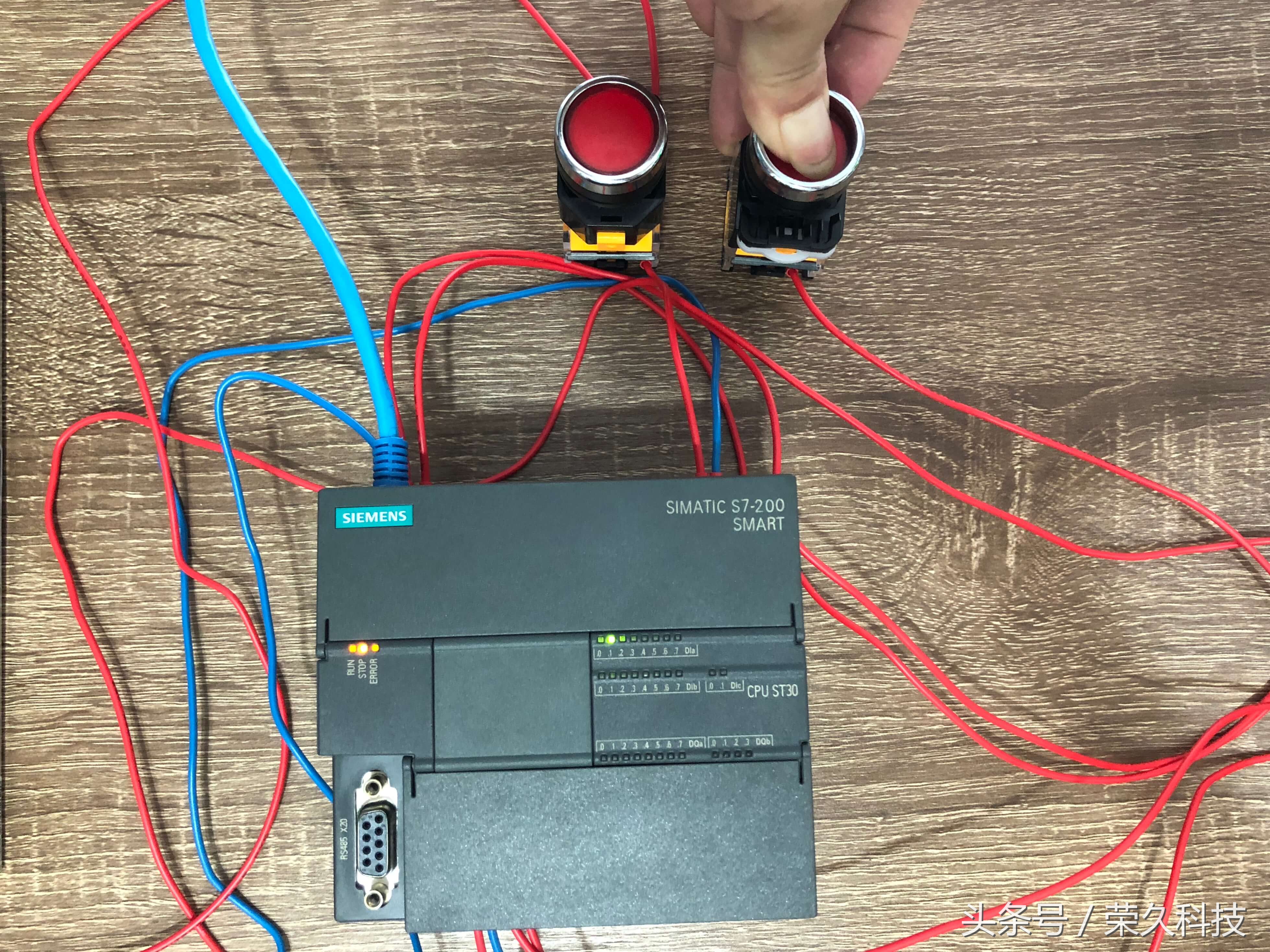

分别按下SB1.SB2，如果按钮对应的指示灯I0.0，I0.1亮则表示接线正确。

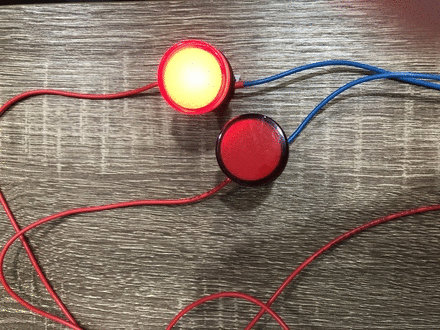

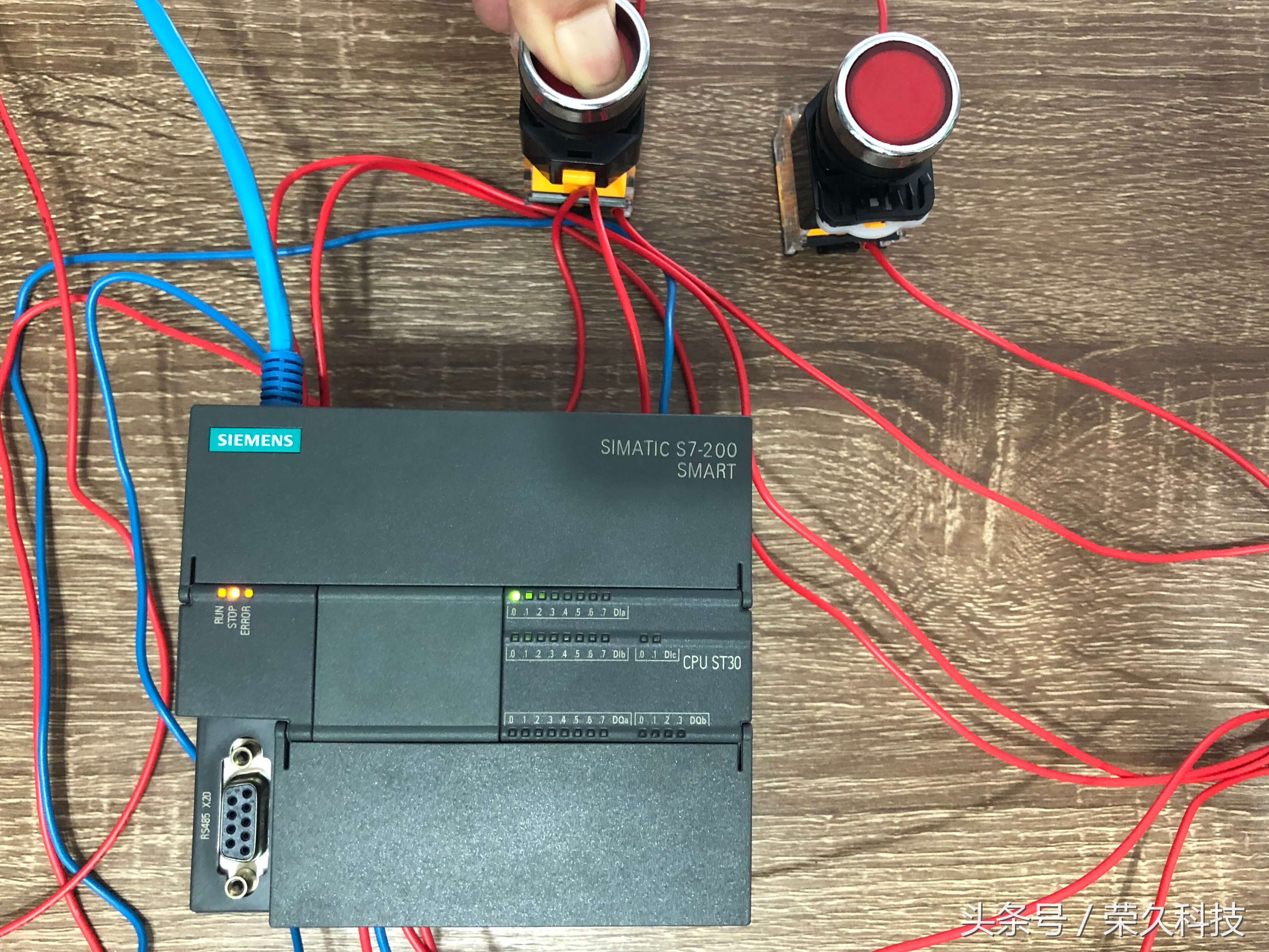

按下I0.0 启动按钮 指示灯AB交替闪烁。
关于西门子S7-200 Smart PLC定时器的程序设计就完成啦！
|
