电工基础—单相交流电与三相交流电的区别

gkket · 发表于 2021-4-18 16:44:03

三相电路由三相电源、三相负载、三相线路组成。

单项电路由单相电源、单相负载、单相线路组成。

单相电路就是由一根相线（火线）和一根零线组成的电路。

三相电路是由三根相线和一根零线组成的交流电路。

一般单相电源电压为220V，多做照明用电和家庭用电；三相电源电压为380V多为动力设备用电。

单相交流电的应用

单相交流电主要有单相两线式、単相三线式供电方式。一般的家庭用电都是单相交流电。

1）单相两线式

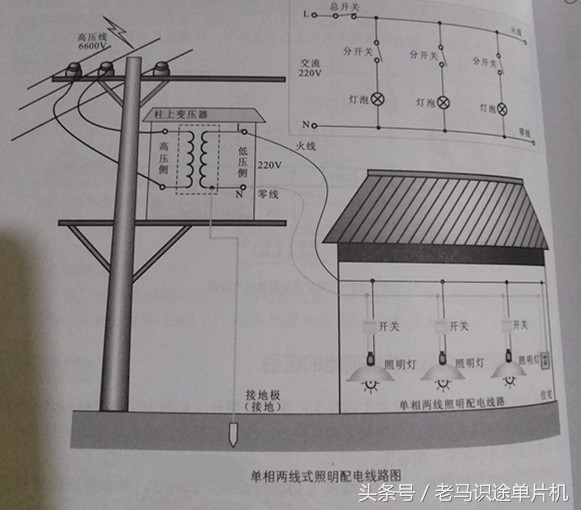

单相两线式照明配电线路如下图。

从三相三线高压输电线上取其中的两线送入高压变压器，变压后（降压，如由高压6600V变为220V）向家庭照明线路提供220V电压，变压器初级与次级隔离，输出端火线与零线之间的电压为220V。

2）单相三线式

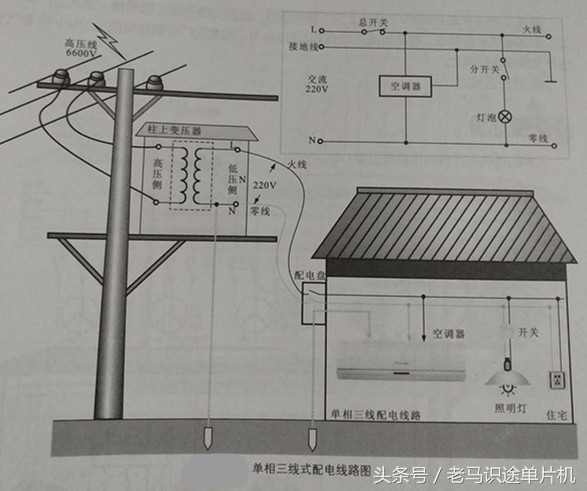

単相三线式配电线路图如下。

単相三线式供电中的一条线路作为地线与大地相连。此时，火线与地线之间的电压为220V，零线N（中性线）与火线（L）之间电压为220V。由于不同接地点存在一定的电位差，因而零线与地线之间可能有一定电压。

三相交流电路

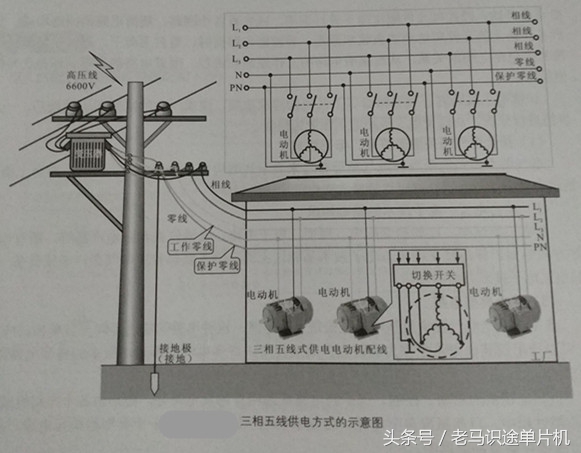

三相交流电主要有三相三线式，三相四线式，三相五线式三种供电方法。一般工厂的用电设备采用三相交流电。

1）三相三线式

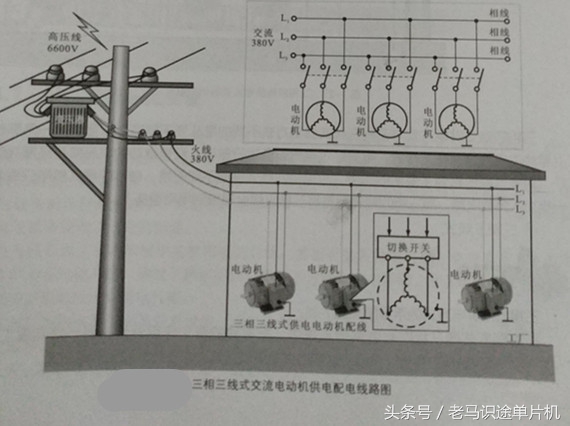

三相三线式交流电动机供电配电线路图如下。

高压（6000V或10000V）经变压器变压后，由变压器引出三根线，送入工厂用电设备，每根相线之间电压为380V，

三相四线式

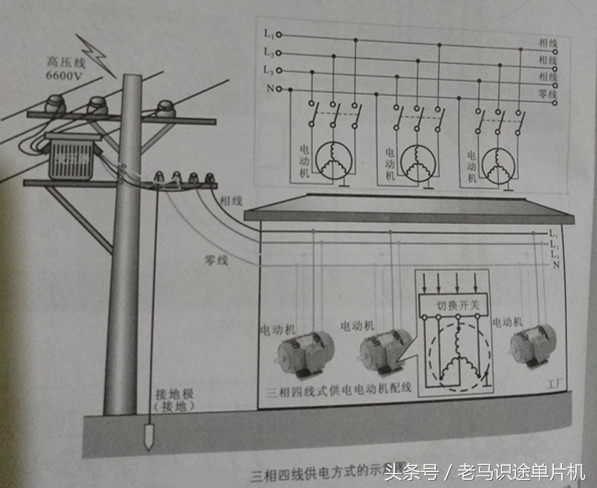

三相四线式供电方式见下图。三相四线式供电方式与三相三线式供电方式不同的是从变压器输出端多引出一条零线。接上零线的电气设备在工作时，电流经过电气设备做功，没有做功的电流就可经过零线回到电厂，对电气设备起到保护作用。与三相四线式不同的是，单相四线式供电只取其中的一相加入负载电路，而三相四线式则是将三根火线全部接到用电设备上。
