如何采用西门子300PLC编写红绿灯控制程序

gk-auto

今天带大家做一个交通信号灯控制系统。

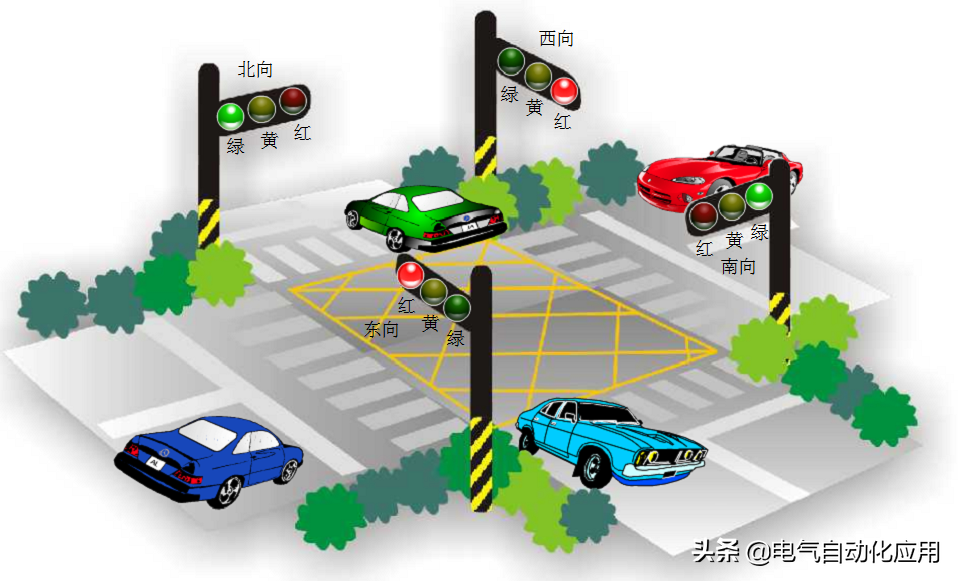

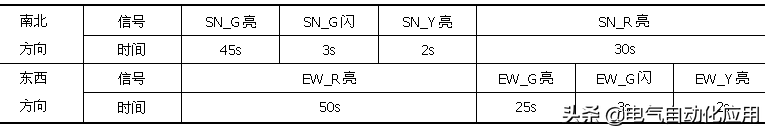

上图所示为双干道交通信号灯设置示意图。信号灯的动作受开关总体控制，按一下起动按钮，信号灯系统开始工作，并周而复始地循环动作；按一下停止按钮，所有信号灯都熄灭。信号灯控制的具体要求见下表，试编写信号灯控制程序。

根据十字路口交通信号灯的控制要求，可画出信号灯的控制时序图。

1.创建S7项目

使用菜单【File】→【“New Project”Wizard】创建交通信号灯控制系统的S7项目，并命名为“有静参FB”。项目包

含组织块OB1和OB100。

2.硬件配置

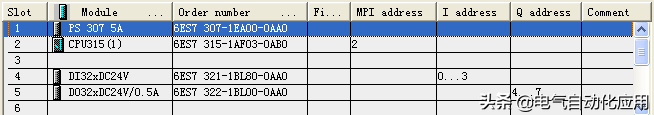

在“有静参FB”项目内打开“SIMATIC 300 Station”文件夹，打开硬件配置窗口，并按下图所示完成硬件配。

3.编写符号表

4.规划程序结构

OB1为主循环组织块、OB100初始化程序、FB1为单向红绿灯控制程序、DB1为东西数据块、DB2为南北数据块。

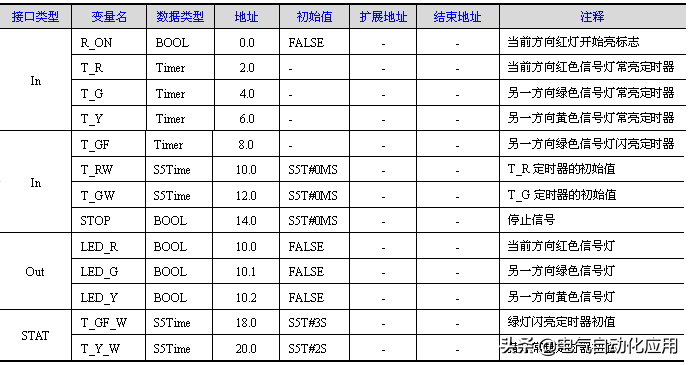

5.编辑功能块（FB）

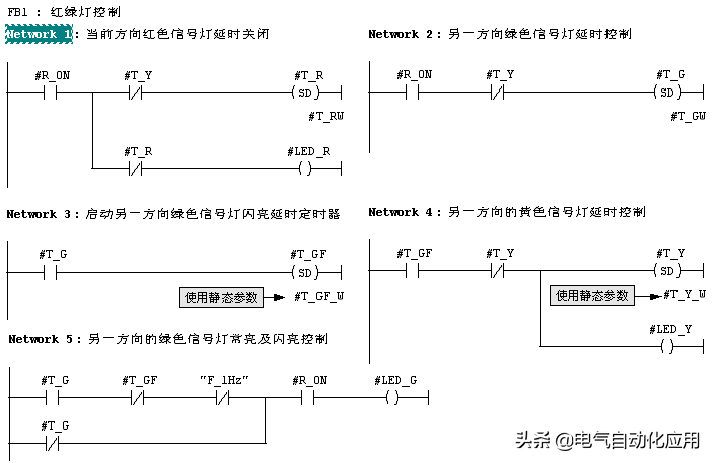

编写程序代码

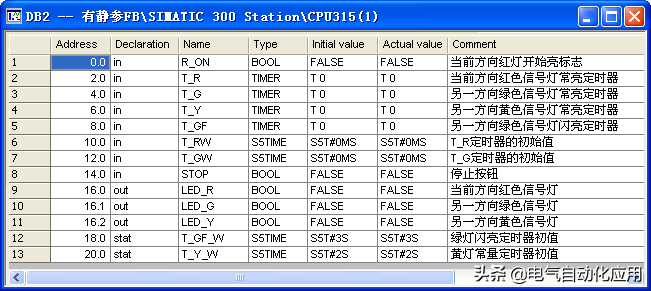

6. 建立背景数据块（DB）

由于在创建DB1和DB2之前，已经完成了FB1的变量声明，建立了相应的数据结构，所以在创建与FB1相关联的DB1和DB2时，STEP 7自动完成了数据块的数据结构。

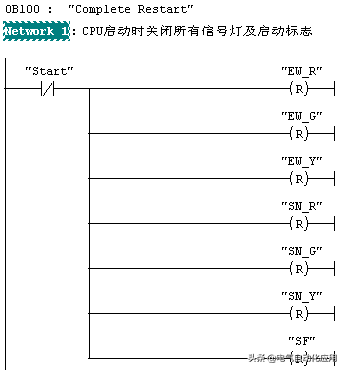

7.编辑启动组织块OB100

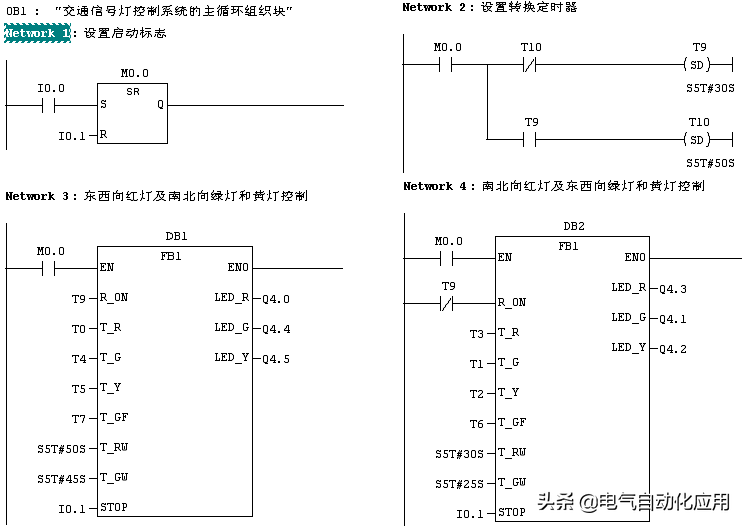

在OB1中调用FB
