【一】S7-路由功能以及示例 在S7子网中S7路由功能可以用于以太网、PROFIBUS、MPI 的子网，通过PG/PC可以跨子网的限制访问设备。例如： - （1）下载用户程序
- （2）下载硬件组态
- （3）执行测试和诊断功能

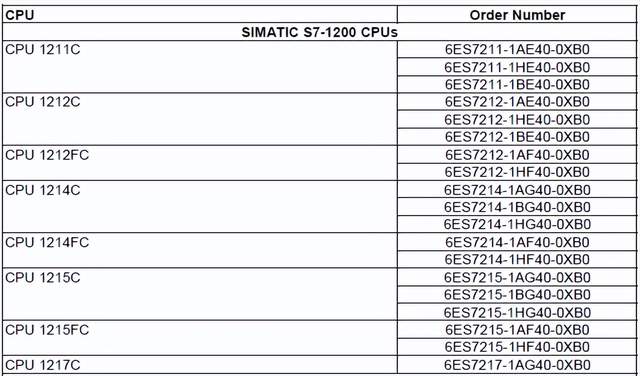

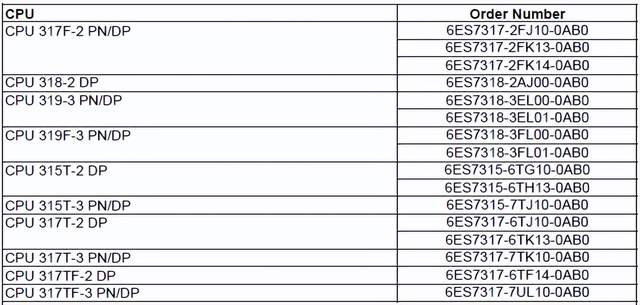

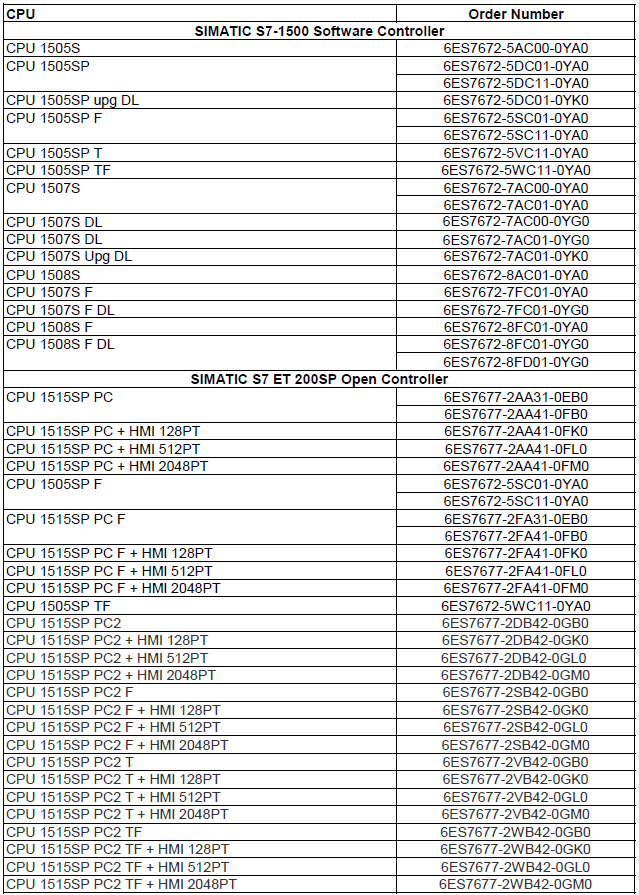

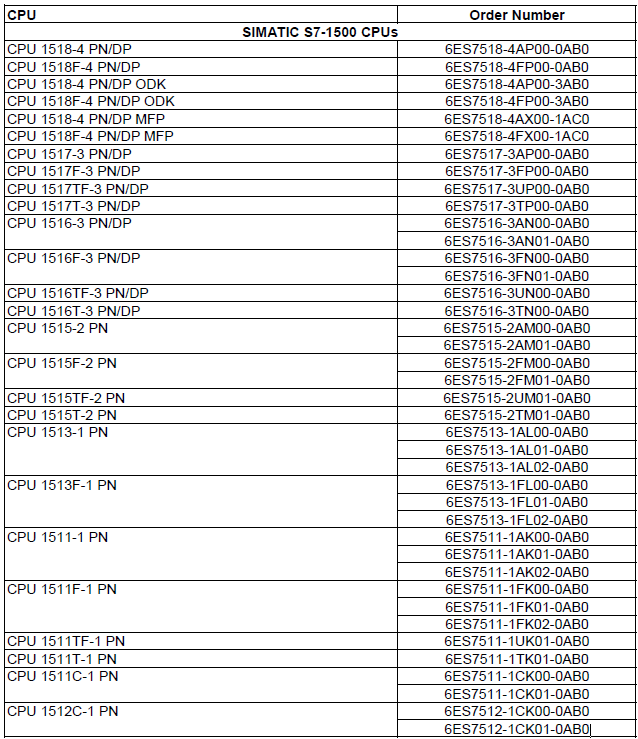

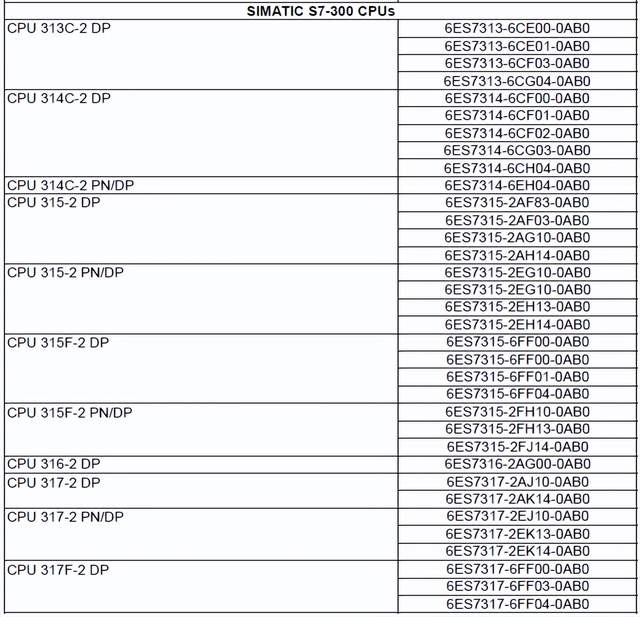

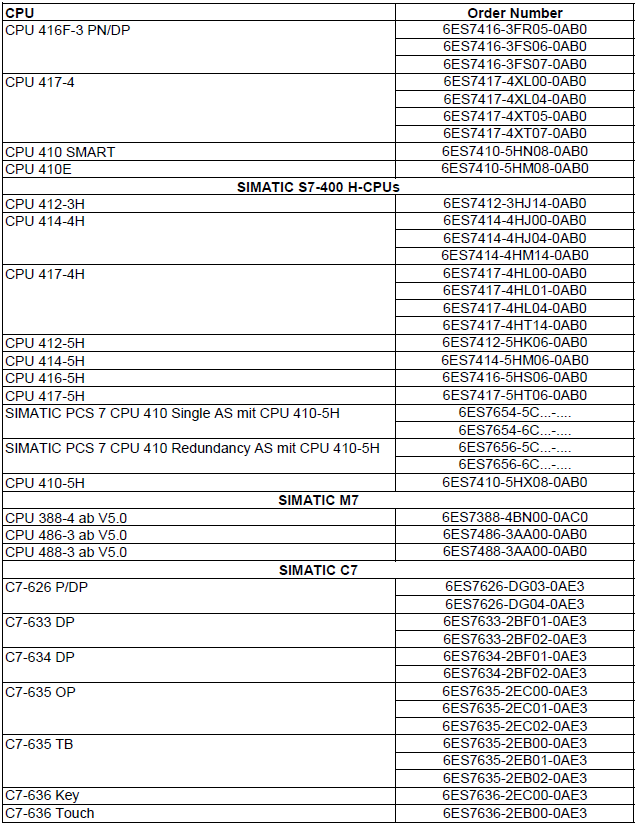

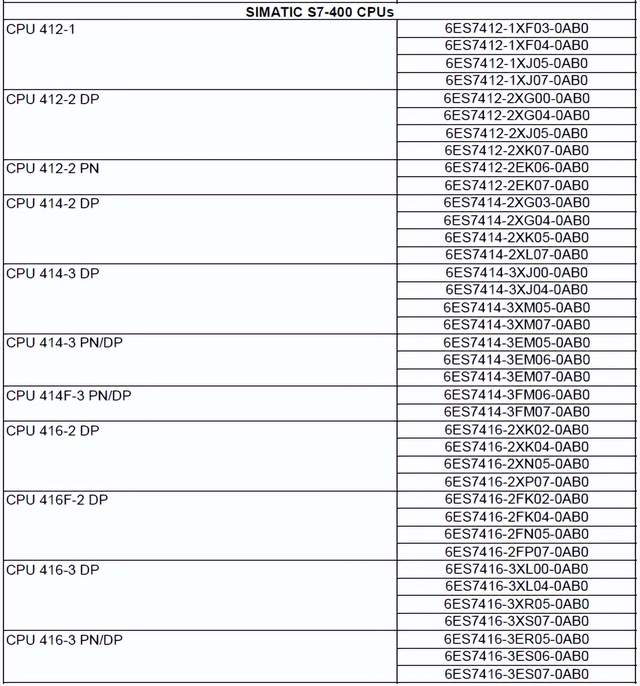

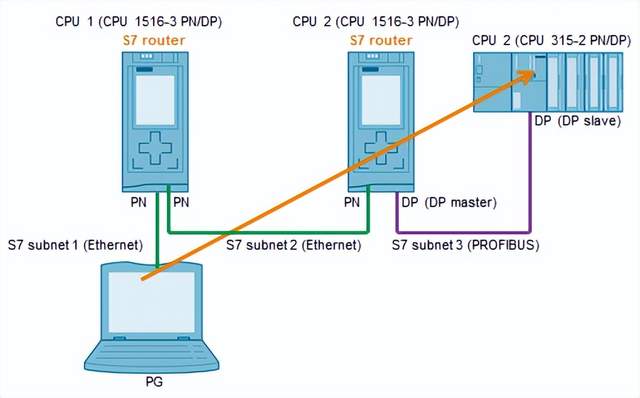

PG通过以太网路由到PROFIBUS网络示意图 【二】S7路由功能的要求（1）CPU、CM和CP支持 S7 路由功能。 （2）所有的设备都必须能够通过 网关获得哪个子网可以经由哪个路由（=路由信息）进行访问的信息。设备通过下载到CPU的硬件组态获得路由信息。在有多个子网的拓扑结构中，必须遵循以下顺序下载：首先下载硬件组态到与PG/PC在同一个子网的CPU中，然后按照子网由近及远的顺序，依次下载其它子网中的CPU。 （3）所使用的通过网关建立连接的 PG/PC，必须分配给物理连接的子网。 （4）对于PROFIBUS子网：CPU必须是一个DP主站，或者配置成DP从站时，在DP从站的DP接口属性中，必须勾选 "Test, commissioning and routing"。 （5）对 S7-1500 CPU：第二个接口必须配置一个PN/IE子网，这样CPU才可以识别S7 路由被启用。 【三】支持S7路由功能的模块汇总【1】SIMATIC S7 CPUs

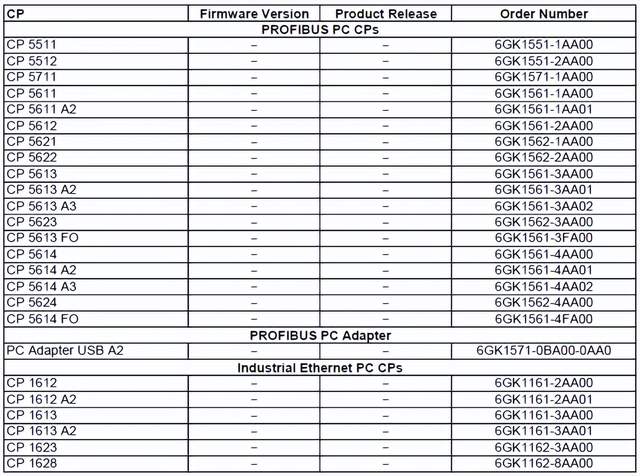

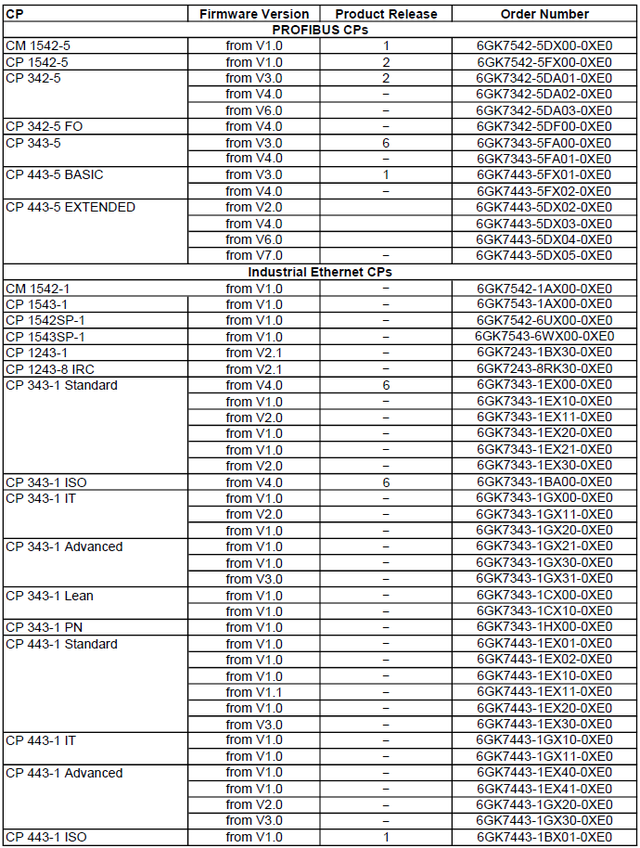

【2】通讯处理器 (CPs)
【3】SIMATIC S7 FM 模块
FM | 版本 | 订货号 | FM 356-4 V5.0 | V5.0 | 6ES7356-4BM00-0AE0 | FM 356-4 V5.0 | V5.0 | 6ES7356-4BN00-0AE0 | FM 456-2 | V5.0 | 6ES7456-2AA00-0AB0 |
注意：仅固件为 V3.0 或更高版本的 IE/PB Link PN IO 能在S7-1500上使用 S7 路由功能。 【4】网关
Link | 版本 | 订货号 | IE/PB Link PN IO | V1.0 或更高 | 6GK1411-5AB00 | IE/PB Link PN IO | V1.0 或更高 | 6GK1411-5AB10 |
【5】SIMATIC S7 IM 模块
IM | Version | Article number | IM 467 | ab V2.0 | 6ES7467-5GJ02-0AB0 | IM 467 FO | ab V2.0 | 6ES7467-5FJ00-0AB0 |
【6】SIMATIC WinAC RTX, WinAC Slot 和 WinAC MP
WinAC | Version | Article number | WinAC RTX | V4.0 或更高 | 6ES7671-0R... | WinAC Slot 412 | V3.2 或更高 | 6ES7673-2C... | WinAC Slot 416 | V3.2 或更高 | 6ES7673-6C... | WinAC MP | V4.1 或更高 | 6ES7671-4EE00-0YA0
6ES7671-5EF01-0YA0
6ES7671-7EG01-0YA0 |
【7】SINAUT 通讯模块
|
