FB与FC块在PLC编程中的应用及区别

198366809

  一、FB与FC块的基本概念

   在PLC（可编程逻辑控制器）编程中，FB（Function Block）和FC（Function）都是常见的程序块类型，它们可以被视为子程序，用于实现特定的功能或逻辑。子程序的存在，使得编程过程更为模块化，提高了程序的可读性和复用性。

   FB，即功能块，它带有自己的背景数据块，用于存储与该功能块相关的数据。这使得FB具有更高的独立性，可以在不同的应用场合中重复使用，只需改变背景数据块中的参数即可。

   FC，即功能，相当于函数，它没有独立的存储区，通常使用全局数据块（DB）或M区进行数据存储。FC的调用和参数传递相对简单，适用于实现一些简单的、非重复性的功能。

   二、FB与FC块的主要区别

   1.存储机制：FB使用背景数据块存储数据，而FC则使用全局DB或M区。这使得FB在数据管理和维护上更为方便，而FC则相对灵活，可以根据需要选择存储区域。

   2.变量类型：FB具有STAT和TEMP两种局部变量，而FC由于没有自己的存储区，因此不具有STAT变量。TEMP变量在FB和FC中都可以使用，但需要注意其生命周期和赋值问题。

   3.应用场景：FB由于其独立性和可移植性，适用于实现具有相同控制逻辑但参数不同的被控对象。而FC则更适用于实现一些简单、非重复性的功能或逻辑。

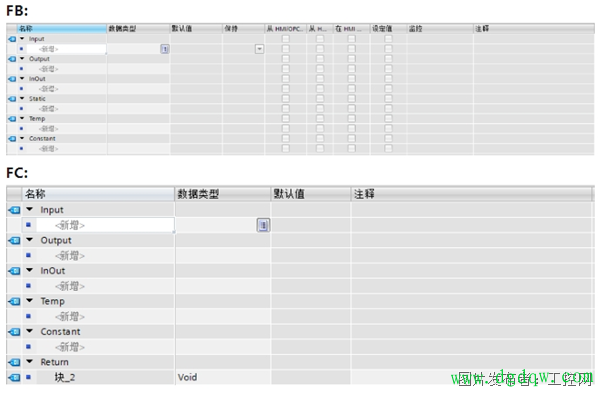

   三、FB与FC块的管脚定义及变量类型

   FB和FC块都具有不同的管脚定义，包括Input、Output、IN_OUT、TEMP和Static等。这些管脚定义了数据的输入、输出和存储方式，使得程序块之间能够进行数据的传递和交互。

   四、临时变量TEMP的使用注意事项

   TEMP变量是FB和FC中常用的临时存储数据的变量，但在使用时需要注意以下几点：

   必须遵循“先赋值，再使用”的原则，以避免出现数据混乱的情况。

   TEMP变量不适用于自锁线圈、上升沿和下降沿等场景，因为这些场景需要保持数据的持久性。在这些情况下，可以使用FB的STAT静态变量或FC的全局DB或M区进行数据存储。

   五、FB与FC块使用中的常见问题及解决方法

   1.程序混乱问题：当多次调用FB或FC块时，如果程序出现混乱，可能是由于数据存储区冲突或变量赋值不当导致的。解决方法包括更换背景DB、确保存储地址不重复以及正确赋值变量等。

   2.定时器或计数器混乱问题：在多次调用含有定时器或计数器的FB或FC时，可能会出现混乱的情况。这通常是因为没有为每个调用分配独立的定时器或计数器号或DB块。解决方法是在IN接口中定义不同的定时器或计数器号或DB块，以确保每个调用都有独立的定时或计数机制。

   总结：FB和FC块在PLC编程中发挥着重要作用，它们的使用使得程序更加模块化、易于维护。在使用时，需要注意它们的存储机制、变量类型以及临时变量的使用注意事项。同时，遇到常见问题时，需要采取相应的解决方法以确保程序的正确运行。
