想做电气设计，先要学会电气图纸CAD设计图标标准！

198366809 · 发表于 2019-2-27 21:17:31

电气工程CAD制图规则-电气设计使用图线

不同的电气图，对图线、字体和比例有不同的要求。国标对电气工程图的图线、字体和比例做出了相应的规定，其中图线的相关要求如下：

1.基本图线

根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

2.图线的宽度

图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

在电气工程图中，图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为2:1.在通常情况下，粗线的宽度采用0.5mm或0.7mm，细线的宽度采用0.25mm或0.35mm。

在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。

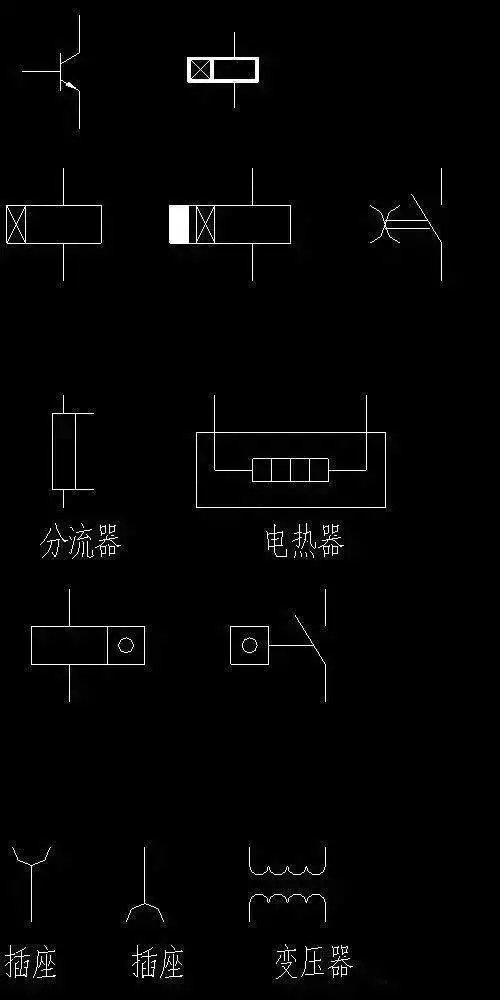

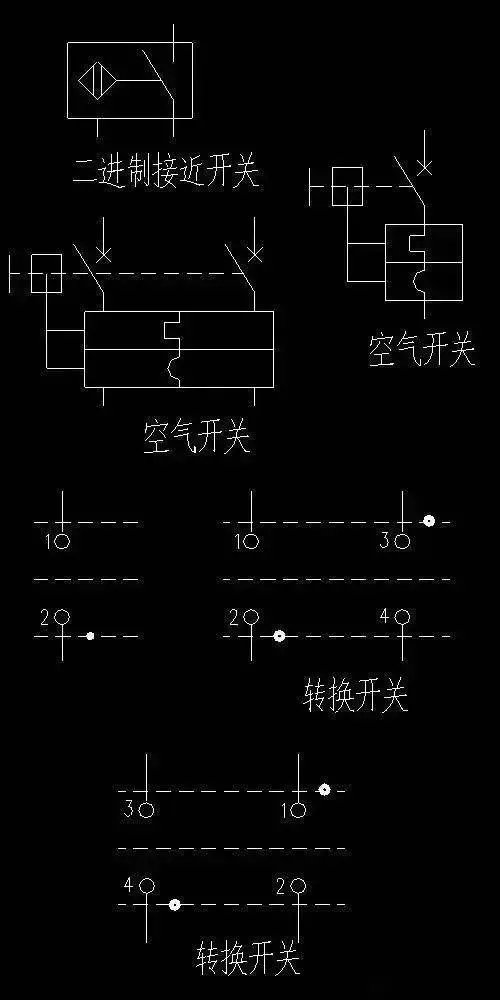

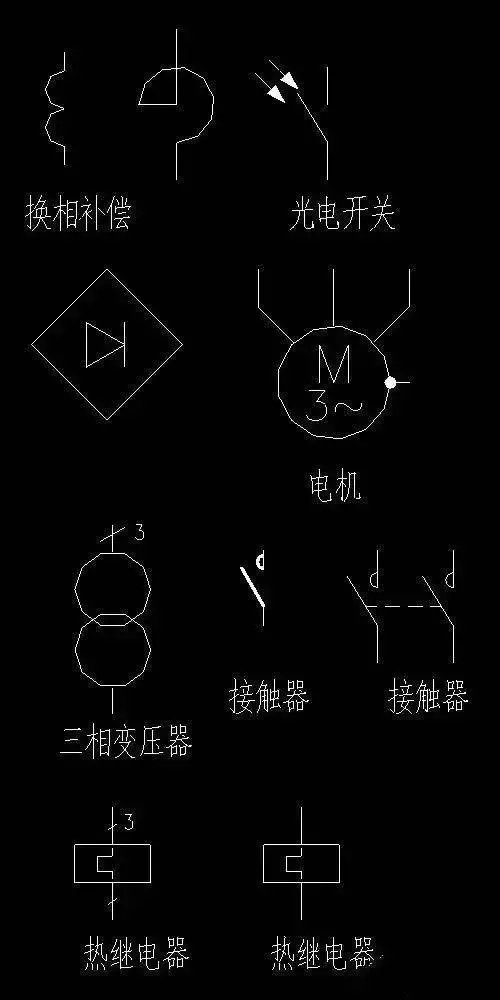

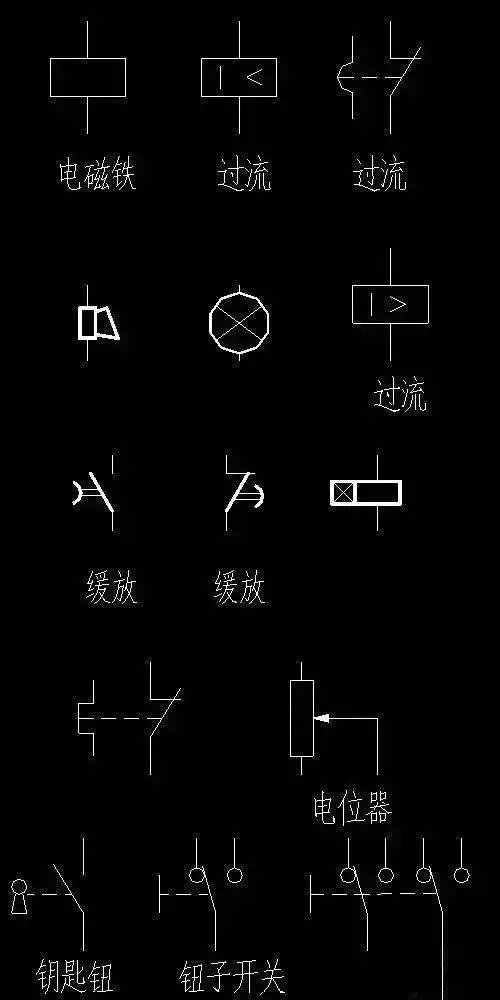

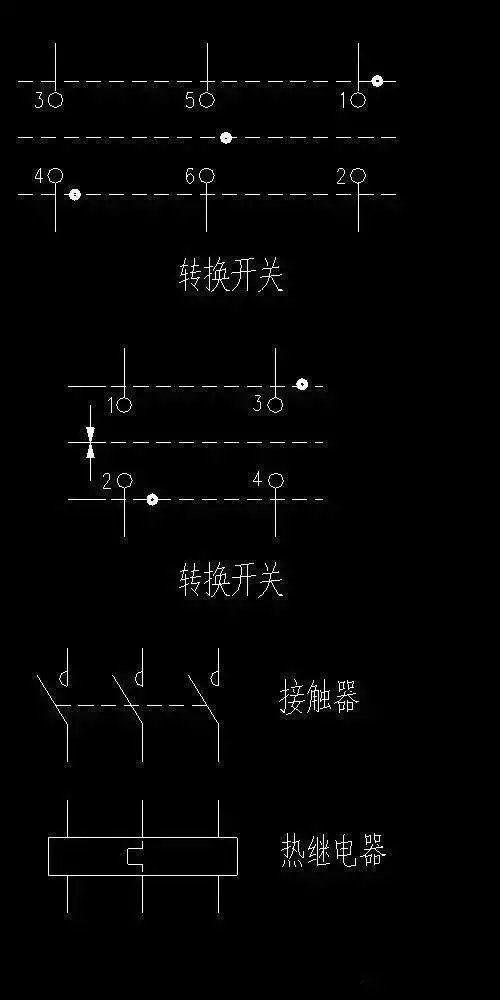

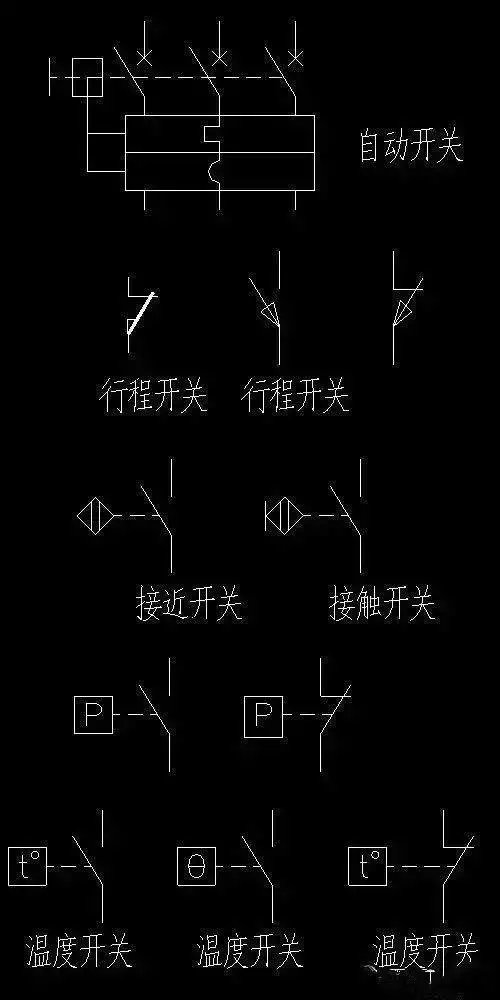

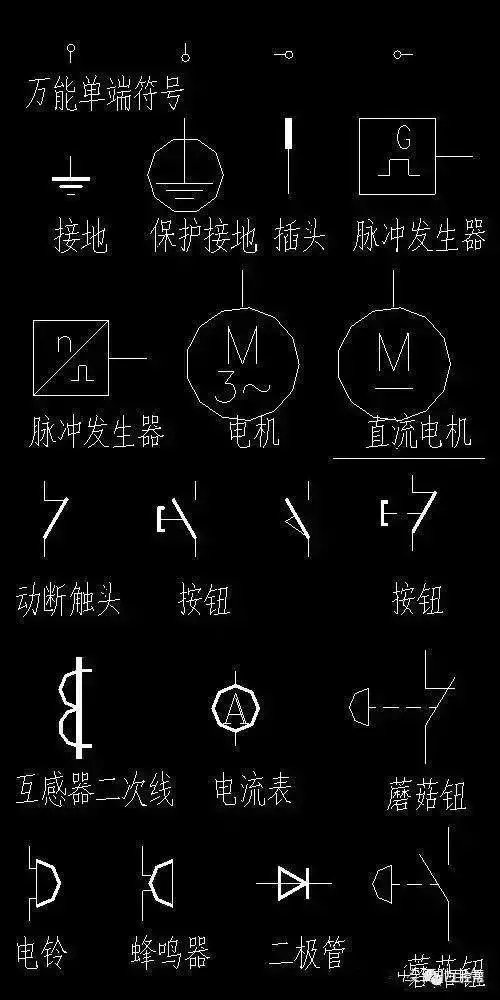

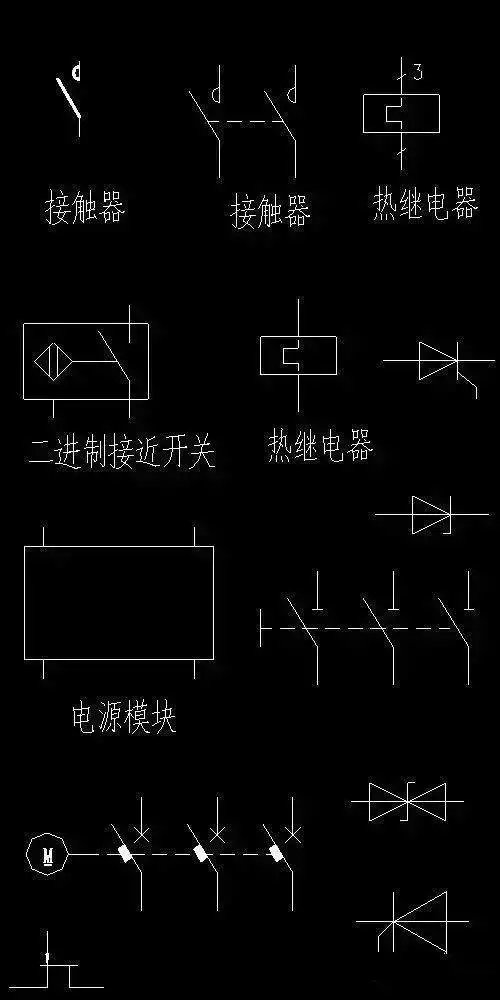

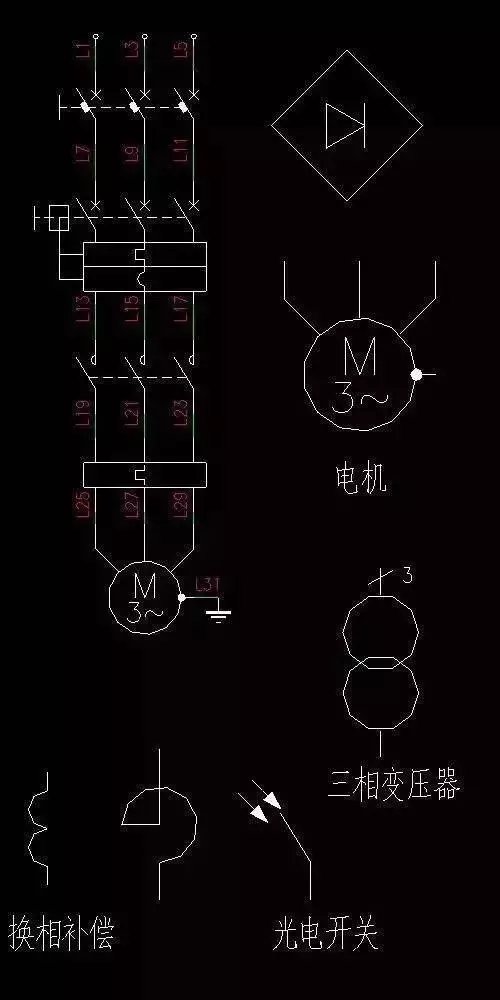

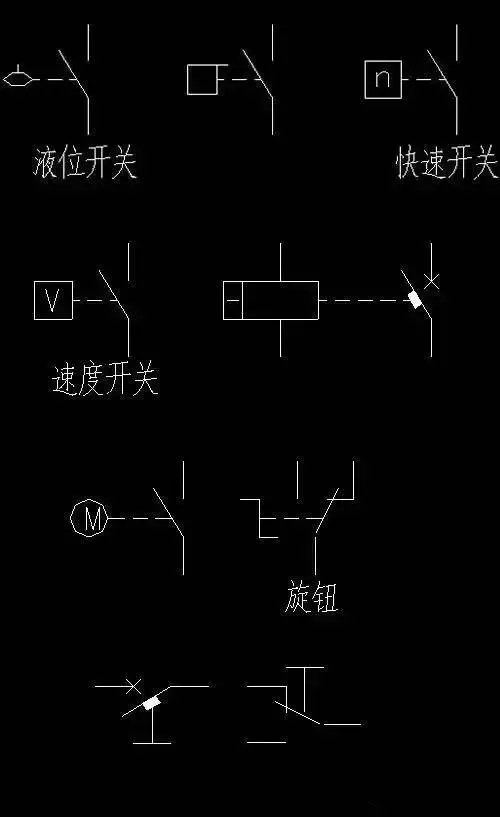

标准图形CAD
