接触器的应用很广，电力，机械，自动化等等都要用到，很多初学的朋友对接触器的接线可能不太熟练，那是因为你没有真正的了解它。接触器分为两部分：底部有线圈，上面是衔铁。线圈通电铁芯产生电磁吸力，吸合上面的衔铁，衔铁联动主触点和辅助触点。中间有个弹簧，线圈断电，衔铁又会复位。

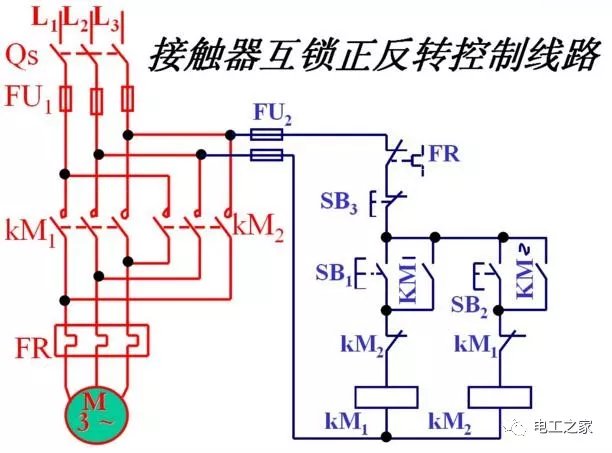

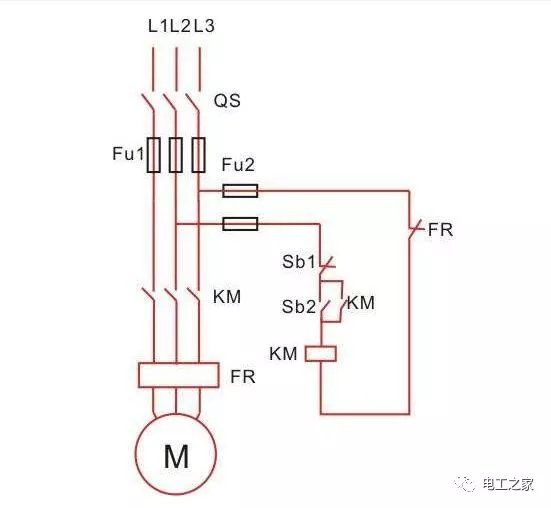

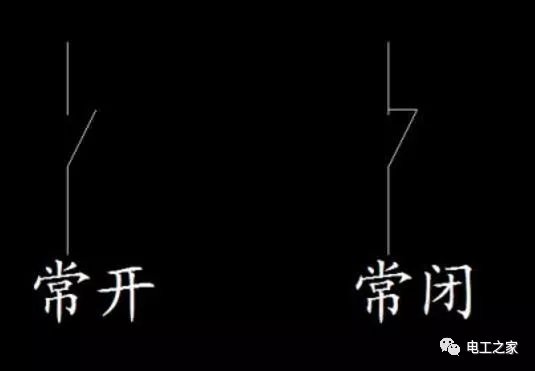

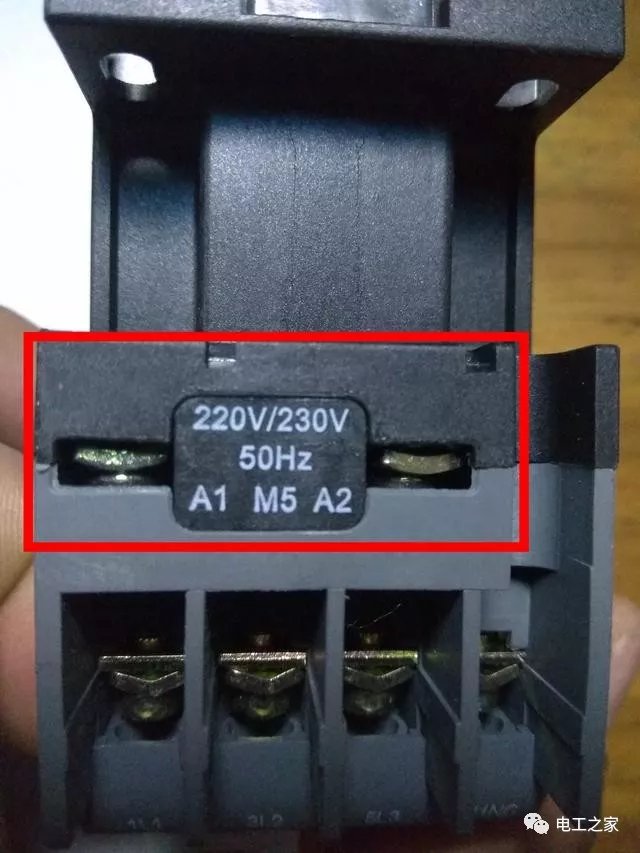

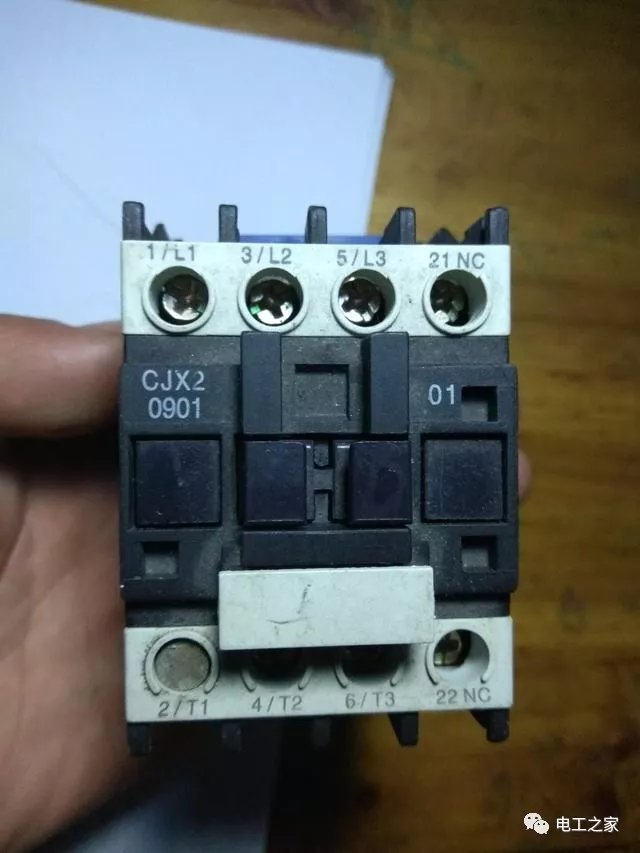

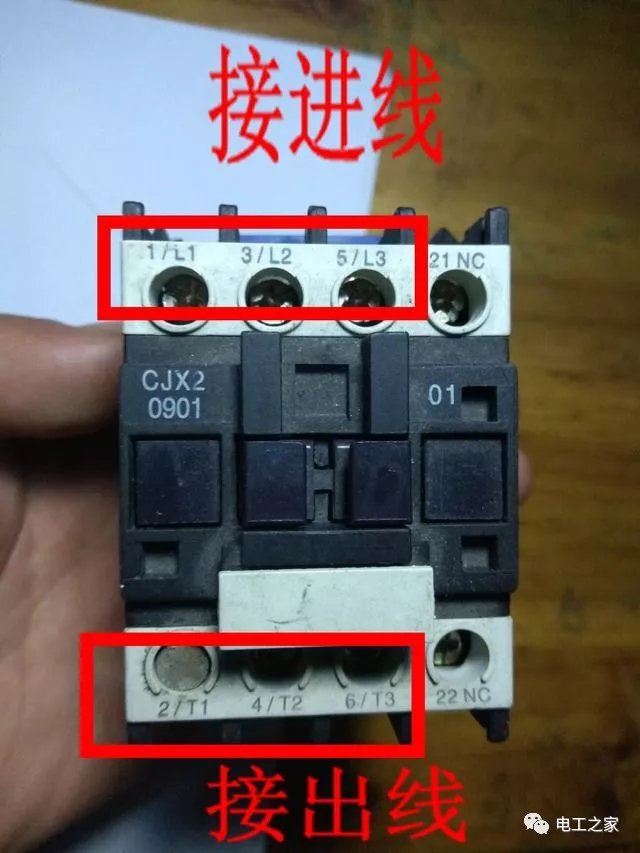

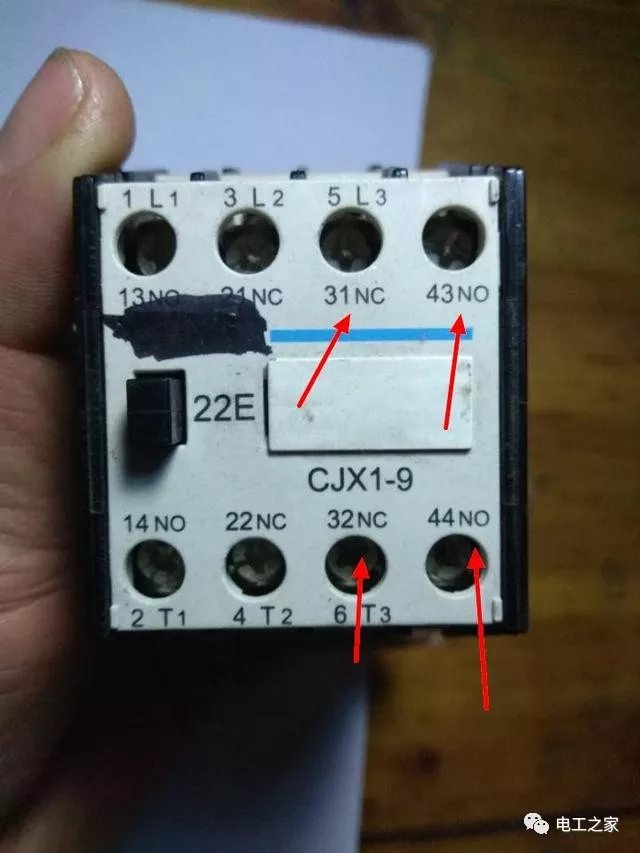

三个主触点都是常开，辅助触点有常开有常闭，也有的常开常闭都有。 常开常闭 常开触点NO里面的O就是英语OPEN的缩写，打开的意思；常闭触点NC里面的C就是CLOSE，是闭合的意思。 而我们说的常开常闭都是在没有通电的情况下的一种状态。 2组常开2组常闭 标注有NC和NO，2组常开2组常闭的接触器。有的接触器的辅助触点是不标注NO和NC的，如何辨别常开常闭参考下面的文章 常开常闭编号的规律 进线出线 进线端出线端很好辨认，上下一一对应上进下出，三组主触点控制主线路的通断，而旁边辅助触点NC和线圈A1，A2接控制电路。 线圈A1和A2 线圈电压不一，有的接触器有两个A2是为了方便接线，前后各一个，这两个A2内部是连接在一起的。 如果想学习接触器的接线，那么最基本的两个电路一定要懂，一个是自锁一个是互锁。 自锁电路 自锁的要点，线圈吸合以后通过接触器自身的常开点持续供电实现自锁。自锁用的按钮开关是自复开关。 互锁电路 最经典最实用的控制电机正反转的互锁电路，在实际接线的时候最好把SB1和SB2两个按钮开关机械互锁。 弄懂了这两个基础电路，你也就入门了，其实这个互锁电路中，KM1和KM2也有自锁，其他复杂的电路中，也会用到自锁互锁，基本上都是巧妙的利用接触器的常开常闭辅助触点实现各种功能 |
