现在很多安防工程公司在CAD的使用上面过于地依赖天正，画图基本靠插入生成，对快捷键的掌握也多数集中在天正快捷键。
但是，这样的制图习惯会导致你的制图过程增加图元容易改图难！因为在大家的制图过程中更多的时间是在对图纸优化，所以掌握一些CAD原生快捷键是非常有必要并且能直接提升制图效率的。
下面就为大家列举设计师熬了无数个夜晚后用血和泪总结出的实用CAD快捷键！
在花费无数小时使用CAD完成一个设计项目后，你肯定有自己得心应手的命令，用来制图。我猜，你没有把所有的命令都给记住，或者经常会忘记这些命令。
为了帮助你记住这些命令，以下列出了50个命令，可以帮助你加快工作效率，发现新的快捷制图方式，或者作为一个方便的工具，当你忘记了你需要的命令时，可以立刻调用使用。
以下的命令列表2015/2017/2010版本的都通用的AutoCAD版本收罗的一些命令，还准备了一系列可视化GIF图解那些难以表达的命令。
当你看完这篇文章，你就知道哪些命令对你有用。 APPLOAD 定义在启动/打开AutoCAD时要加载的应用程序。如果你的电脑和AutoCAD运行环境不怎么样的时候，该命令特别有用。
AREA 根据设置中定义的公制单位，计算已定义的对象或曲面的面积和周长.
BACKGROUND 为工作区选择背景图像。它可以是从你的计算机导入的单一颜色（实体），渐变颜色（渐变）或图像（图像）.
BMPOUT
在选择一系列对象，曲面或区域后生成位图图像（.bmp格式）.
BOX 创建一个3D矩形体快，并定义其高度，宽度和深度。
BURST
炸开块或对象，但在其炸开后保持其属性不变。强烈推荐。
 弱电产品精选弱电CAD图标图例系统图等小程序CHSPACE
将对象从布局移动到模型，反之亦然。最好的地方是对象可以新空间中自动缩放。

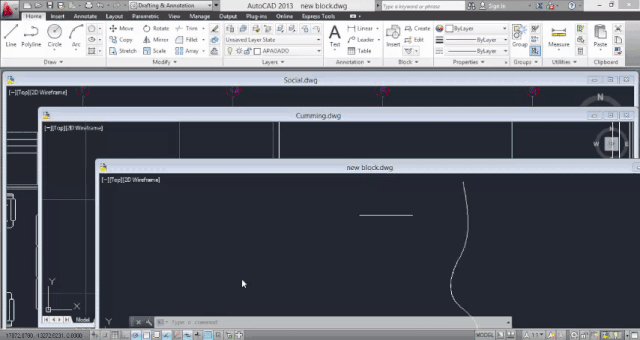

CLOSEALL 关闭所有打开的AutoCAD窗口。如果你尚未保存的任何文件发生更改，系统将询问你是否要保存它们。与QUIT不同，你不会因此命令退出AutoCAD，只会返回到开始。
COLOR
为未来的对象，线条和曲面选择一个图层颜色。 DIMALIGNED
创建与轴/线对齐的尺寸。 DIMANGULAR
创建与弧或圆对齐的标注。 DIMBASELINE
从之前的标注的基线开始，创建线性，角度或坐标标注。 DIMRADIUS 为圆和圆弧创建半径尺寸。不要与DIMANGULAR和DIMBASELINE混淆。 DIMTEDIT
编辑现有标注的文本位置。 EDGESURF
创建三维多边形网格。 EXPLODE
将对象或块分解为每个单独组件。使用前，确保你在正确的图层里。 ID
显示工作表格上任何点的坐标位置。 LIGHT 管理3D模型上的灯光和照明效果。你很可能会被提示更改视口，或关闭默认照明。 LINETYPE 创建，组织和选择线型。 MATLIB 从资料库导入材质或将材质导出到资料库，创建多条平行线 MLEDIT 编辑多条平行线 MLINE 创建多条平行线 MULTIPLE 重复下一个命令，直到你取消（Esc） MVSETUP 设置图形的布局。 OOPS 恢复最近删除的项目。它优于U的优点是，你可以在使用BLOCK（或WBLOCK，将选定的项导出到新的.DWG文件中）之后使用它，因为这些命令可以在创建块后删除选定的对象。 不幸的是，你不能在PURGE之后使用OOPS。 OVERKILL 清理你的图纸。它会覆盖整个模型，并删除任何重复或重叠的项目。对于那些在地平仪上痴迷秩序和清晰度的人来说，这是一个令人难以置信的巨大帮助。

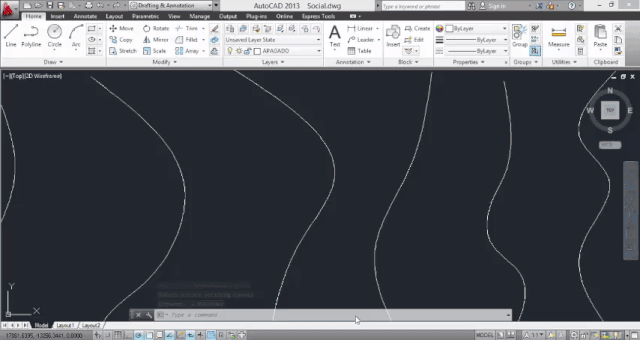

PAGESETUP 指定页面布局，加上绘图设备，纸张大小和每个新布局的其他设置。 PFACE 通过顶点创建3D网格顶点。 PREVIEW 显示打印或发送到绘图仪时图形的外观。在执行此操作之前，你需要配置页面的布局（PAGESTEUP）。 PURGE 通过一系列过滤器删除你正在处理的图形中未使用的对象：块，图层，材料，线条粗细，文本等。 QDIM 选择对象后，快速创建标注。 QLEADER 快速创建主导和并主要注释。 QSAVE 自动保存文件。非常有用，当AutoCAD停止工作，你已经画了几个小时，并且还保存任何工作。如果你尚未命名该文件，它与SAVEAS一样。 QSELECT 根据可用过滤器的列表快速选择对象：颜色，线型和图层等。 RECOVER 恢复损坏的文件。 RENDER 创建你正在处理的模型的渲染。 REVOLVE 通过围绕用户定义的轴旋转2D对象来创建旋转3D实体。 RULESURF 创建连接用户先前定义的两条曲线的曲面。 SAVEALL 自动保存所有你正在绘制的图。 SHOWMAT 显示所选对象的一组信息，包括线宽，颜色，尺寸，半径和面积。 SKETCH 创建一系列手绘线段。 SPELL 使用操作系统（而不是AutoCAD）中的语言设置检查文本中的拼写。 SUBTRACT 通过减法从实体，表面或区域创建区域。 TABLET 校准和配置平板电脑或Wacom。 TIME 显示正在处理的文件的统计表：创建日期，上次更新和编辑时间。如果你中断，你可以激活/停用秒表。 U 与Ctrl + Z相同，撤销最近的操作。 UNDEFINE 删除AutoCAD命令，即使是这一个。如果你想撤销你的决定，REDEFINE。 VPORTS 管理用于2D和3D模型的AutoCad窗口。 XLINE 创建一条无尽的射线。 3DSOUT 导出与3D Studio兼容的文件（.3ds格式）。
希望你们能从以上的命令中得到自己想要的并在今后的制图过程中有所帮助！
|
