CAD转PDF文件时，如何保持图框页边距不变

gkket

当使用CAD把DWG的图纸文件转成PDF文件的时候，可能会出现图框页边距前后不一致的情况？那怎么做才能保持前后的图框页边距不变呢？

1、首先，大家打开中望CAD软件，打开需要转成PDF的图纸文件

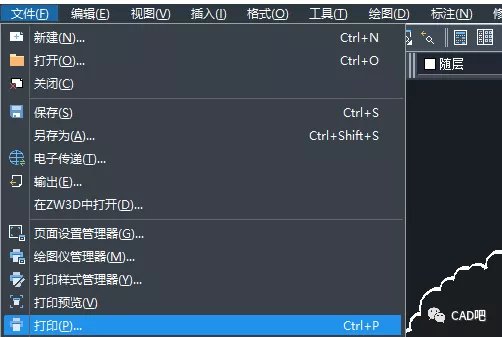

2、点击界面菜单栏上的“文件”-“打印”按钮，或者点击CTRL+P的组合键，打开打印设置的对话框

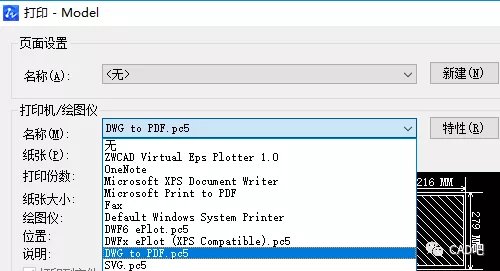

3、打开“打印机/绘图仪”的列表，我们选择这里的“DWG to PDF.pc5”，再点击右侧的“特性”按钮

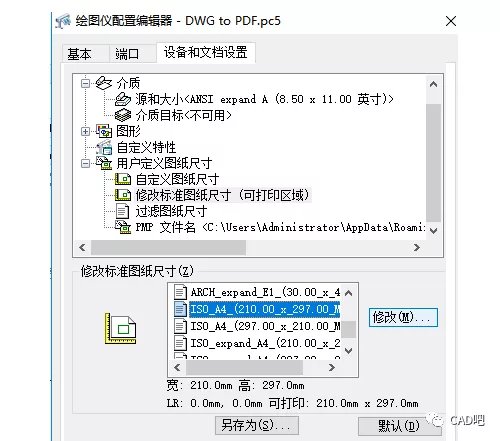

4、在弹出来的绘图仪编辑器中，我们点击修改标准图纸尺寸（可打印区域）按钮，我们选择并记住这个A4的图纸尺寸，再点击修改按钮

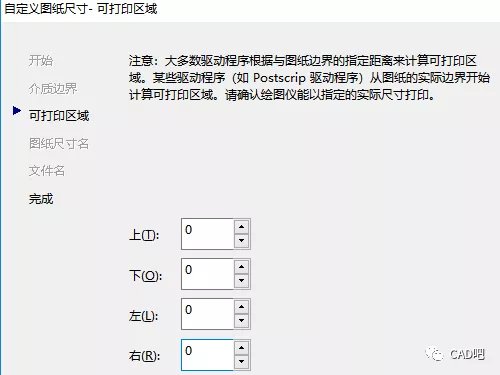

5、在弹出来的“自定义图纸尺寸-可打印区域”对话框里，我们把上下左右的边距全部改成0，然后点击“下一步”按钮

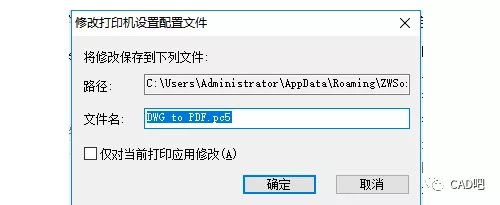

6、按照默认设置保存或者自己设置文件名，再点击“下一步”按钮，最后点击“完成”以及“确定”按钮

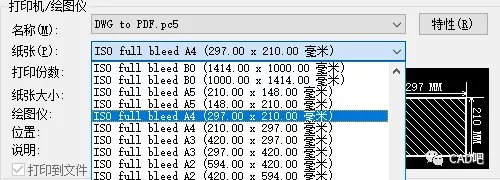

7、回到CAD软件的“打印”对话框，我们打开“纸张”的列表，选择刚刚的A4图纸尺寸

8、打开“打印区域”-“打印范围”的列表，选择“窗口”按钮，选择需要框定的图纸范围，再勾选上“居中打印”的复选框，点击“确定”按钮

9、这样子，我们在把CAD图纸文件转成PDF的时候，就可以保持图框的页边距不变化了
