配电柜电路原理图识别方法

整体来说，配电柜是按照框架结构进行设置的，每个柜体中的框架侧重点也是不同的，比如像母线室它是它是设置在配电柜的顶部母线室里的，对于配电分支母线主要是向各个功能单元柜中提供电能的，就是通过这些母线把各个配电柜体连接成一个整体。另外根据不同柜体功能都设置了元件室，可以根据需要安装断路器、接触器、变频器、驱动器以及电容器等。

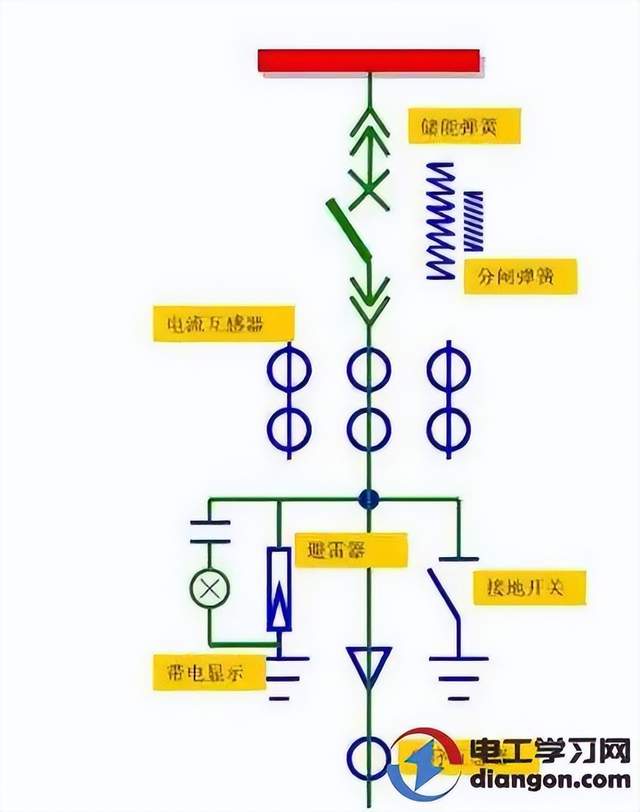

配电柜的电路原理图识别

配电柜和其它设备一样是要定期进行保养和维护以及维修的，在维护和维修中就需要电路原理图了，所以我们要看懂配电柜首先要会读懂配电柜的电路原理图，要读懂配电柜中的电路图首先要会识别配电柜中的各个元器件的电路图符号，比如断路器电路图符号、互感器符号、接触器符号、熔断器符号等等。

除了会识别元件的电路原理图符号外还要会识别配电柜里的各个元器件的功能、基本结构和动作原理等。做到这些后还要熟悉读配电柜的电路原理图的方法，比如回路标号的标注方法、电气简图的画法、读图的先后顺序等这样才能真正看懂配电柜。

只有先整体观察配电柜里的整体结构再结合识读配电柜的电路原理图才能真正看懂配电柜，这是本人通过测绘单位车间里的配电柜所得出的一点经验。
