变频电机绝缘损坏的主要原因分析

  一、局部放电的破坏作用

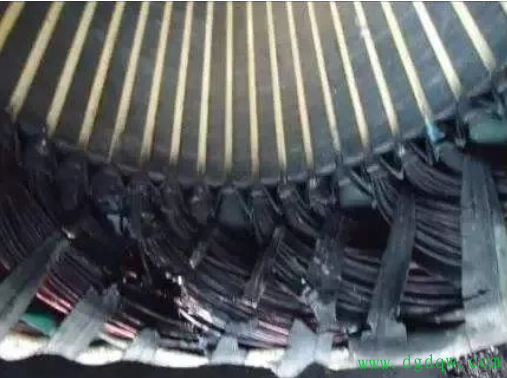

   变频电机所依赖的变频电源系统，在工作时会释放出脉冲高频电压，这种电压会导致电机线圈发生电晕现象，进而引发局部放电。局部放电不仅会使介质发热，还会加速有机高分子绝缘材料的裂解过程，最终造成变频电机的绝缘损坏。

   具体而言，变频调速系统由变频器、电缆和电机共同构成。其中，变频器作为核心部件，其内部包含多种类型的控制元件，如BJT（双极晶体管）和IGBT（绝缘栅双极晶体管）等。IGBT以其驱动简单、易于保护和高速开关的特性而备受青睐，其开关速度极快，最高可达30-40kHz，正常工作频率也达到20kHz。变频器输出的波形为具有陡峭上升沿和下降沿的脉冲波，这种波形与工频正弦波存在显著差异，对变频电机的绝缘工作环境产生了深远影响。

   当变频器将工频正弦波转换为脉冲波后，这些脉冲波会沿着电缆传输至电机接线端。由于电缆与电机之间的阻抗不匹配，会产生反射波，进而产生二次反射。这些反射波与原始脉冲电压波叠加，形成尖峰电压。尖峰电压的大小与电缆长度和脉冲电压的上升沿时间密切相关。随着电缆长度的增加，电机端的过电压幅值也会相应增加。

   当脉冲电流通过变频电机的绝缘线圈时，由于脉冲波具有短上升沿时间，会导致电压在线圈中的分布不均。实验数据表明，在电动机定子绕组的首端几匝上，承担了约80%的过电压幅值。这使得绕组首匝处承受的匝间电压远超工频交流电压条件下的平均匝间电压，虽然仍低于绝缘的击穿电压，但已经超过了局部放电的起始电压。因此，局部放电成为导致变频电机绝缘过早破坏的主要原因。同时，介质损耗发热、空间电荷、电磁激振以及振动等多种因素的存在，进一步加速了材料的老化过程。

   二、绝缘设计的局限性

   工频正弦电机的绝缘设计理论在交流变频调速电机中并不完全适用。因此，在设计交流变频电机的绝缘结构时，需要充分考虑其特殊性。变频电机的绝缘性能不仅要满足传统意义上的抗热老化和抗电老化要求，还需要具备耐高频脉冲和耐局部放电的能力。

   三、频繁起停对绝缘寿命的影响

   当电机频繁处于起动和制动状态时，其绝缘材料会经常受到循环交变电磁应力的作用。起动和制动时间越短、越频繁，绝缘材料受到的冲击力就越大，被击穿的机率也就越高。因此，频繁起停也是影响变频电机绝缘寿命的重要因素之一。
