电机旋转磁场与变频调速原理详解

   旋转磁场的形成与调控

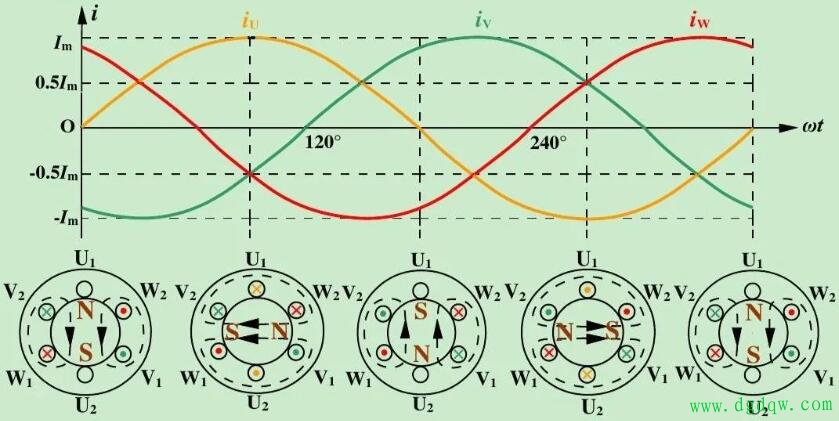

   旋转磁场是电机定子上三相绕组通过通入三相交流电形成的。这个磁场的转速，也被称为同步转速（n0），其大小由电源的频率（f）和定子绕组的磁极对数（p）共同决定。同步转速的计算公式为n0 = 60f/p。因此，改变电源的频率或定子的磁极对数，都可以实现对旋转磁场转速的调控。

   变频调速的原理

   变频调速是通过改变电源的频率来实现对电机转速的调控。在变频调速系统中，变频器作为核心设备，可以将固定的工频电源转换为频率可调的交流电源。当电源频率变化时，旋转磁场的转速也随之改变，从而带动电机转子以新的同步转速运行。

   在变频调速过程中，需要特别注意电压与频率的比例关系。为了保证电机内部的磁通量（φm）恒定，电压U与电源频率f需要保持一定的比例关系。这个比例关系通常用V/F曲线来表示。在基频范围内，当频率增加时，电压也需要相应地增加，以保持磁通量的稳定。

   转子感应电势与转差率

   电机转子在旋转过程中，也会切割定子产生的旋转磁场，从而产生感应电势（E2）。这个感应电势的大小与转子的转速（n）和转差率（s）有关。转差率定义为（n0 - n）/n0，表示转子转速与同步转速的差值占同步转速的比例。在电机刚启动时，转差率最大（s=1），此时转子的感应电势最大。随着电机转速的增加，转差率逐渐减小，转子的感应电势也相应减小。

   变频过压问题

   在变频调速过程中，如果电机在高频运行时突然降频，而电机的转速又得不到及时控制，就可能出现电机转速超越同步转速的情况。此时，电机将处于发电状态，产生反向电动势，给变频器充压。如果这种反向电动势超过了变频器的承受能力，就会导致变频器报过压故障。因此，在变频调速系统中，需要采取有效的控制措施来防止这种过压现象的发生。

   综上所述，电机的旋转磁场与变频调速是电机技术中的重要内容。通过对旋转磁场的形成与调控、变频调速的原理、转子感应电势与转差率以及变频过压问题的分析，我们可以更好地理解电机的运行特性和性能，为电机的设计、制造和应用提供有力的技术支持
