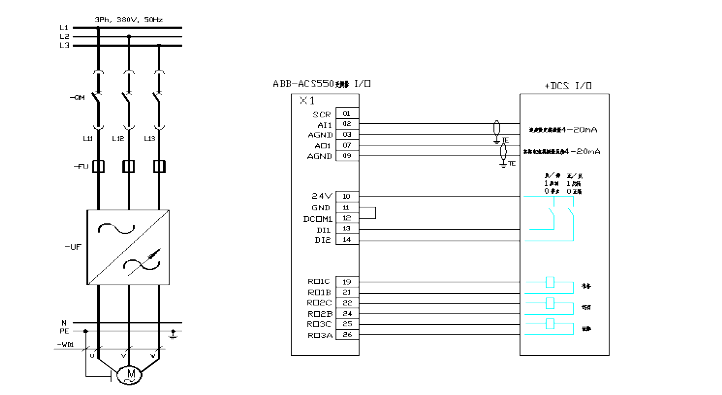

1、设计思路 选用一台具有正反转功能的变频器，功率为3KW，因为功率较小电磁干拢不大，可以不考虑输入电抗器，DCS控制需有变频器的状态信号（准备、运行、故障），以及实际电流信号，变频器的启停及正反转由DCS作控制，速度控制DCS采用4-20mA模拟信号作控制。 2、变频器控制回路设计图
3、变频器参数设定
其它参数可用变频器默认值，改善变频器及对电机的控制特性，如加、减速，U/F曲线等由调试中按实际运行调节设定。 4、实际安装及接线时应注意要点 实际安装中注意模拟量信号线的屏蔽，屏蔽接地在DCS侧，变频器侧悬空；模拟量信号变频器默认为0-20mA，所以必须要设定为4-20mA；因故障反馈信号是由输出继电器3得到，该信号设置1403为故障反信号，所以接线注意接常闭点，其它二个反馈信号接常开点；同时必需检查变频器的各个跳针与设定是否正确；其它按变频器前述安装要求进行。 |
