今天给大家分享一些电工常用的集成块自动控制电路，带有解析以及电路图，一共15例，讲的比较详细，一起来看看吧！

例1：555自激多谐振荡器电路

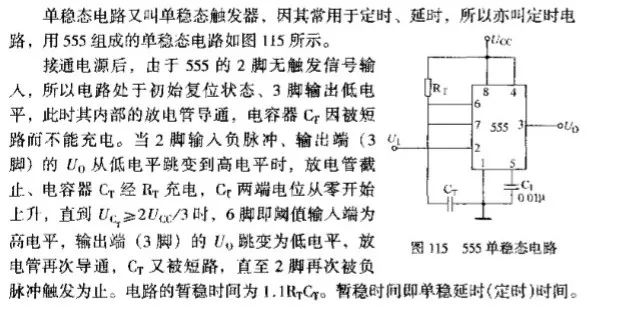

例2、555单稳态电路

例3、555RS触发器

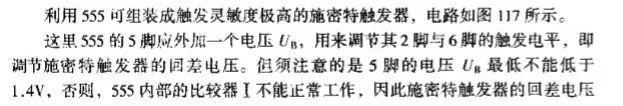

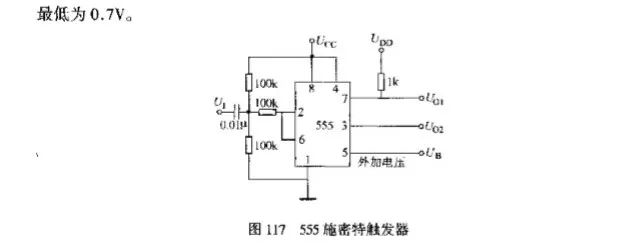

例4、555施密特触发器

例5、555声光音响电路

例6、555磁控报信电路

例7、555驱虫噪声发生器

例8、555压控单稳态电路

例9、555正输出单稳态电路

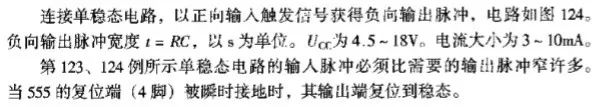

例10、555负输出单稳态电路

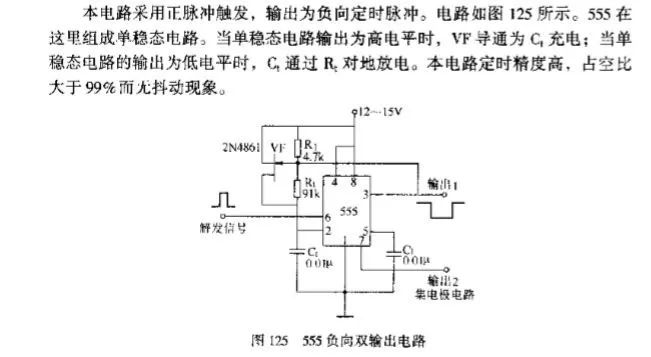

例11、555负向双输出电路

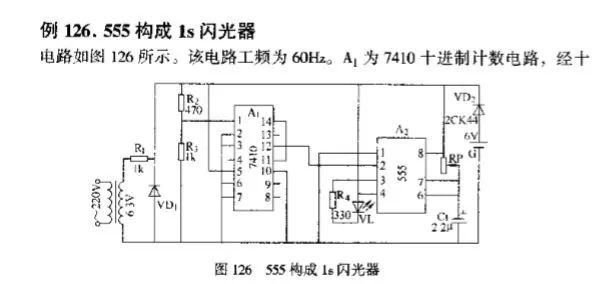

例12、555构成1S闪光器

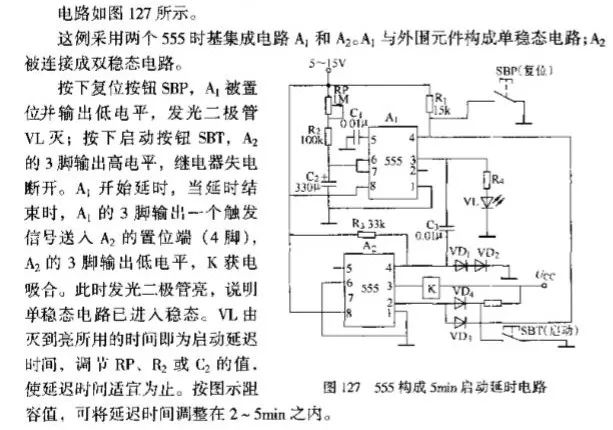

例13、555构成5min启动延时电路

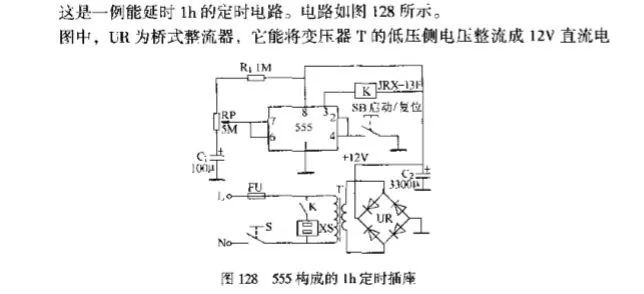

例14、555构成1h定时插座

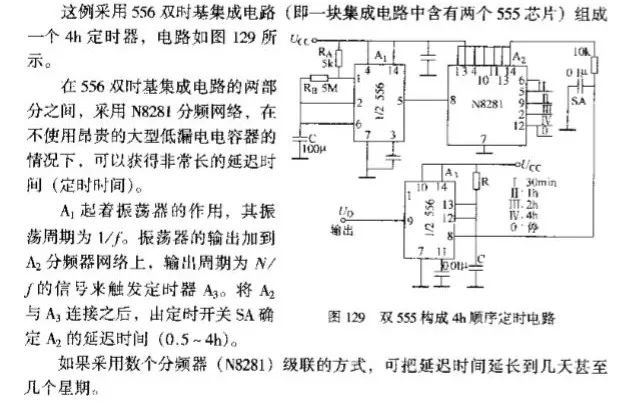

例15、双555构成4h顺序定时器
