LC编程100例之16 手自动控制

MC/MCR 手自动控制

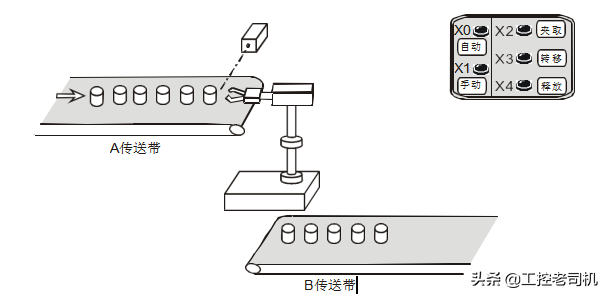

【控制要求】

按下手动按钮，机械手执行手动流程：按下夹取按钮将产品从 A 传送带上夹取，按下转移按钮产品移动到 B 传送带，按下释放按钮将产品放在 B 传送带上送走。

按下自动按钮，机械手执行自动流程 1 次：夹取产品（释放前动作一直保持）→转移产品(动作持续 2 秒)→释放产品。若需再次执行自动流程，再触发自动按钮一次即可。

手动控制流程和自动控制流程互锁。

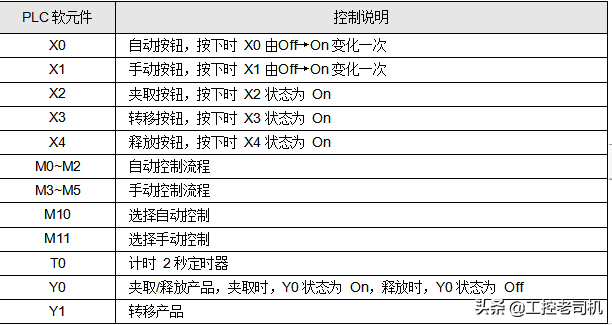

【元件说明】

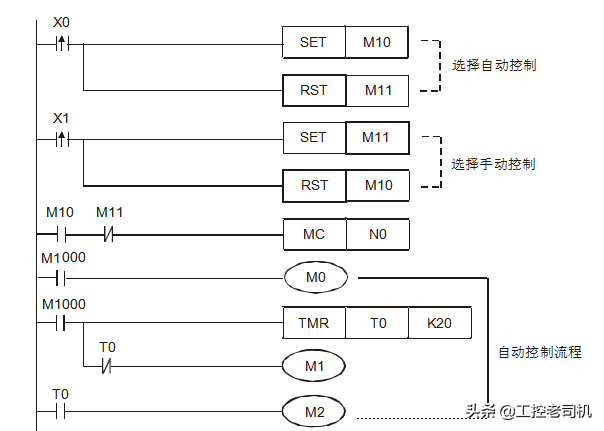

【控制程序】

【程序说明】

X0 由 Off→On 变化时，执行自动流程 1 次；X1 由 Off→On 变化时， 控制手动动作部份， 手动控制动作中，夹取和释放动作触发一次对应的按钮即可完成，而移动产品的动作需一直按着按钮不放，直到到达目标位置（B 传送带）才松开。

X0 与 X1 手、自动开关会互锁，当自动时，先执行夹取动作，再执行转移动作 2 秒，最后执行释放动作；当手动时，则用 3 个按钮分别去手动控制夹取（Y0=On）、转移（Y1=On）、释放（Y0=Off）产品的动作。
