WinCC 面向对象的高效组态开发方式

原文作者：朱飞翔 - 西门子工业技术支持中心

遇到客户问：

工厂里有几百个电机，每个电机都有成组的控制命令和状态数据，手动建千百个按钮和I/O域，再去连千百个变量，我要疯了

• 能否以模块方式创建电机对象？
• 之后能否统一修改这些电机的属性，如颜色？

总之，就是想要：简单！复用！省时！

WINCC 的答案就是：

面板！直接拖拽“结构变量”到画面中，搞定

本文以示例方式来介绍这个话题，包括：

• 示例功能介绍
• 示例实现步骤
• 示例源程序下载链接及其它

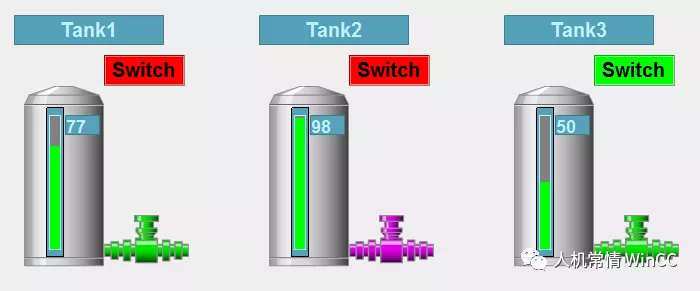

WinCC 中直接拖拽“结构变量”到画面中，自动生成3个不同面板(Faceplate)实例，对应现场3个实际对象，显示各自的状态。

注：最新版WinCC 7.5 SP2还可以一次性拖拽多个UDT变量，自动生成多个面板实例！

• 在博途Step7中，创建UDT用户数据类型和变量

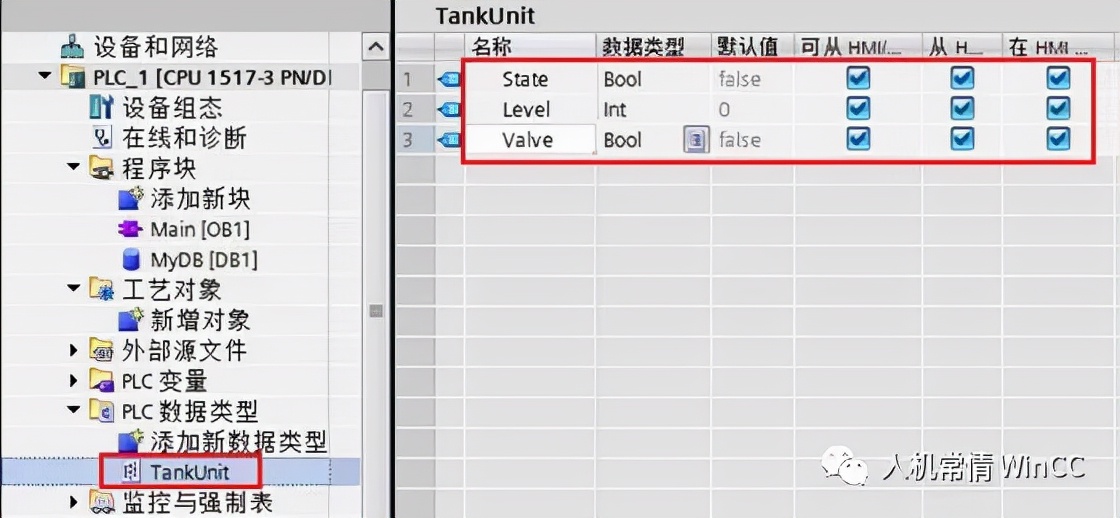

新建PLC项目，并创建用户数据类型“TankUnit”

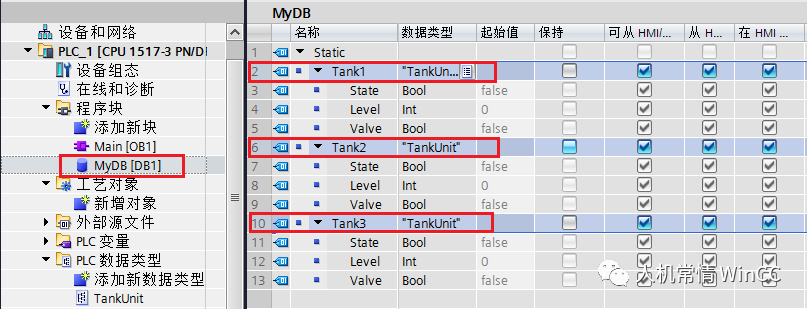

新建数据块“MyDB”，然后创建三个数据类型为“TankUnit”的变量，Tank1、Tank2和Tank3。

• 在博途Step7中，导出 PLC 变量

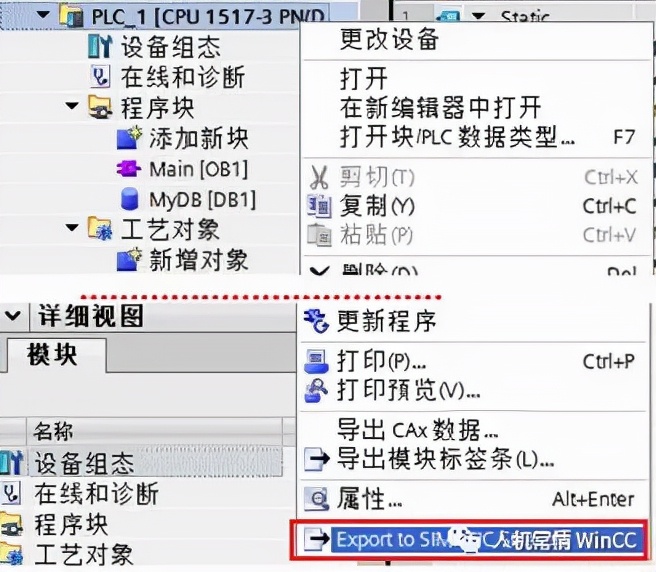

鼠标右击 PLC 项目的名称 (需安装SIMATIC SCADA Export导出工具:

https://support.industry.siemens.com/cs/de/en/view/109748955/zh)

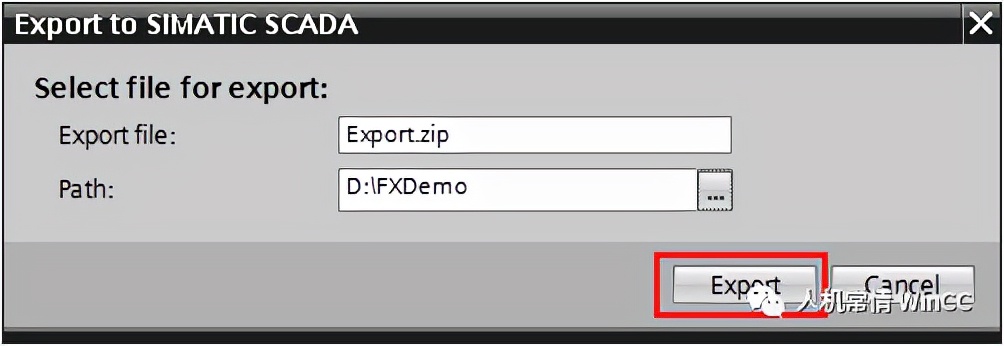

导出Zip格式文件，完成博途Step7中的组态

• WinCC V 7.5中的组态，创建结构变量

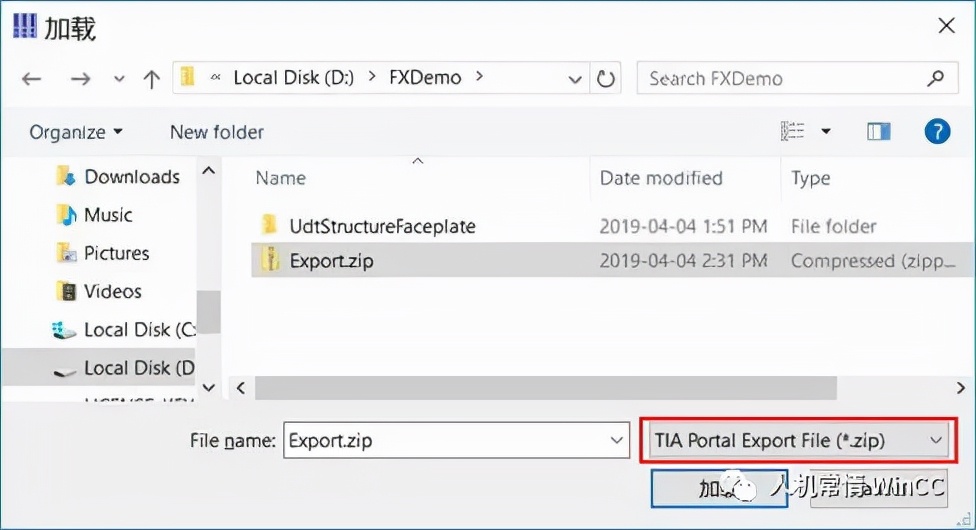

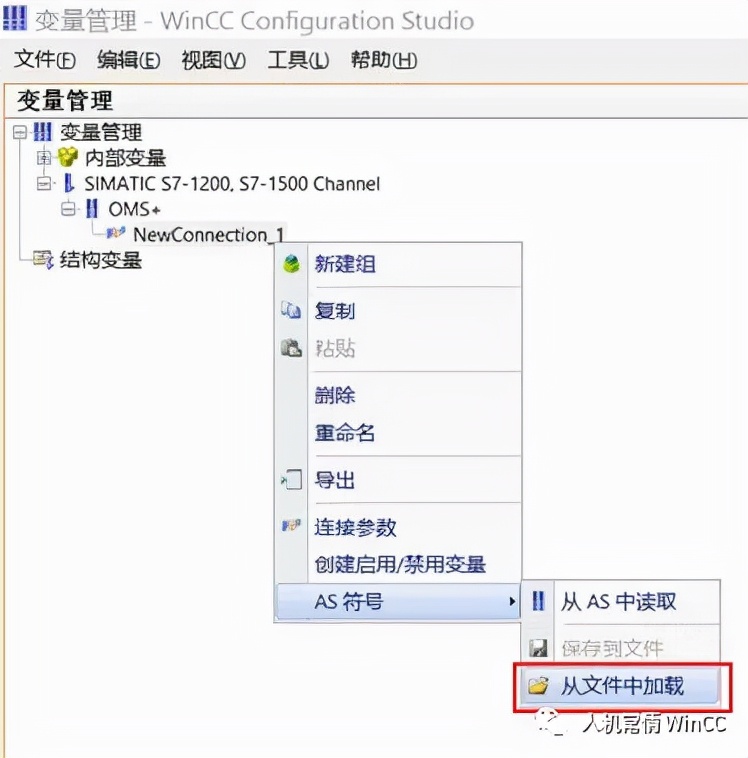

在WinCC变量管理的PLC连接中导入变量。选择“从文件中加载”。选择前面导出的ZIP文件。

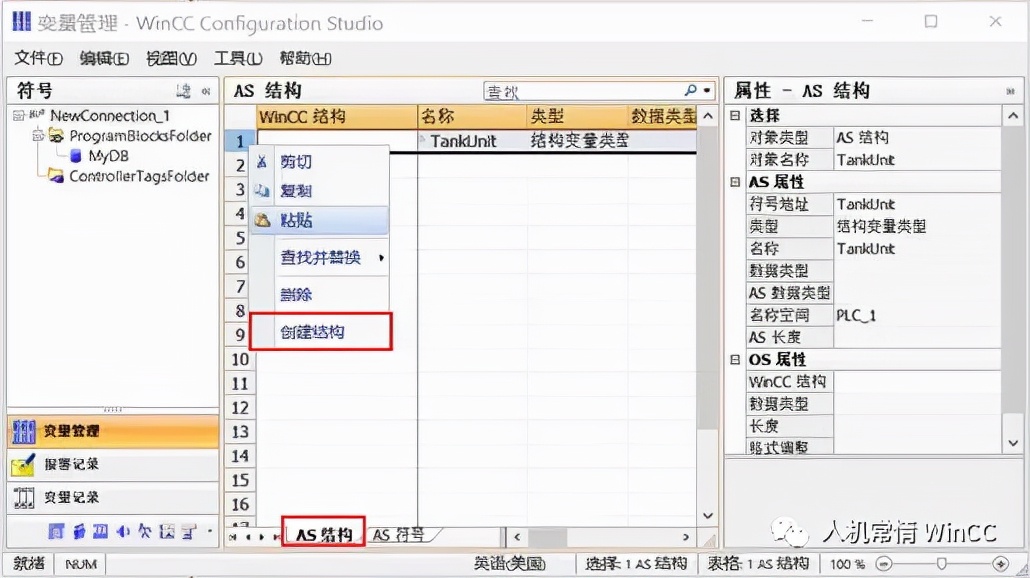

在打开的界面中，在“AS 结构”页，选择结构“TankUnit”,在鼠标右键弹出菜单中选择“创建结构”。WinCC 中就创建了和PLC相同的结构类型。

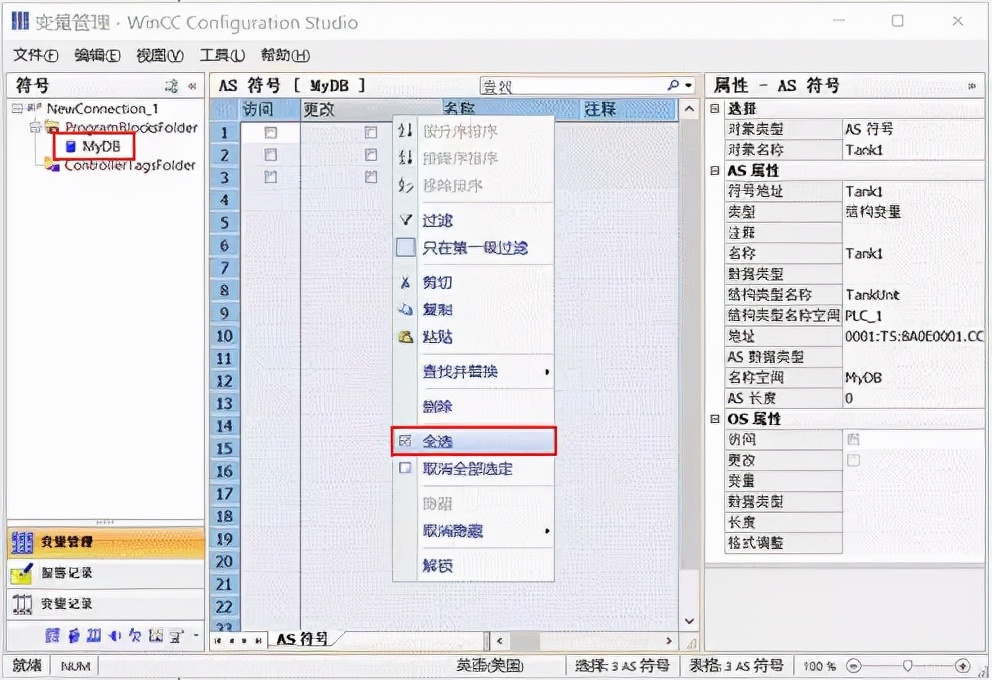

然后在左侧选中“ProgramBlocksFolder->MyDB”数据块，在画面中间的“AS 符号”标题栏点击鼠标右键，在弹出菜单中选择“全选”。

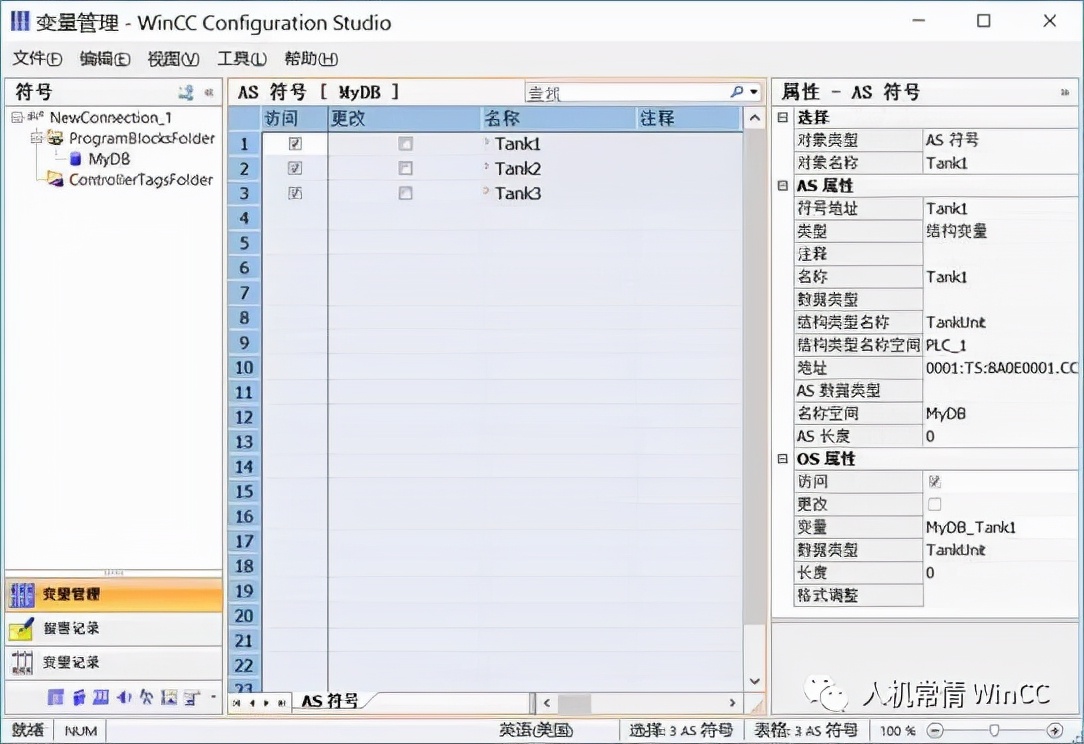

画面中的“访问”项将被激活。PLC 中的变量成功导入到WinCC项目

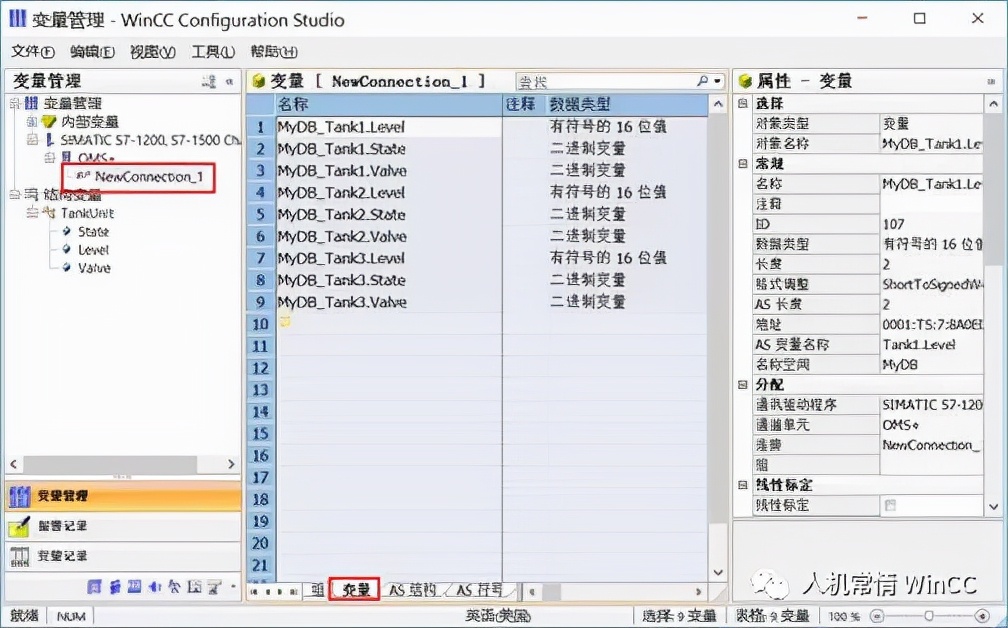

在变量管理中，选中新建的连接，并切换到“变量”页。就可以看到新创建的变量。

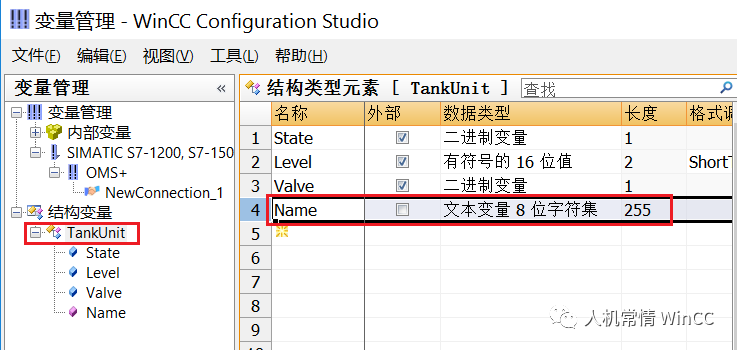

修改WinCC中的结构变量，在“TankUnit”中新建一个结构类型元素“Name”,并设置为内部变量。完成WinCC中结构变量的创建

• WinCC V 7.5中的组态，创建面板类型

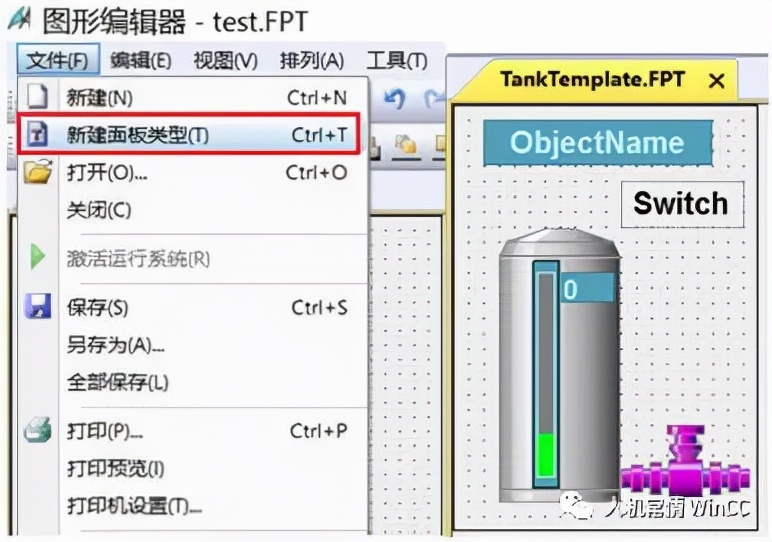

在WinCC图形编辑器中选择“文件->新建面板类型”。在面板中添加对象。并设置静态参数。如面板的画面宽度为200，高度为280等。本例中添加：静态文本1、输入输出域1、条形图1、按钮1和2个SVG对象。其中一个是“SVG全局库->
IndustryGraphicLibraryV2.0->Tanks->Tank2”，另一个是“SVG全局库->IndustryGraphicLibraryV2.0->Valves->ControlValve”。并调整对象参数

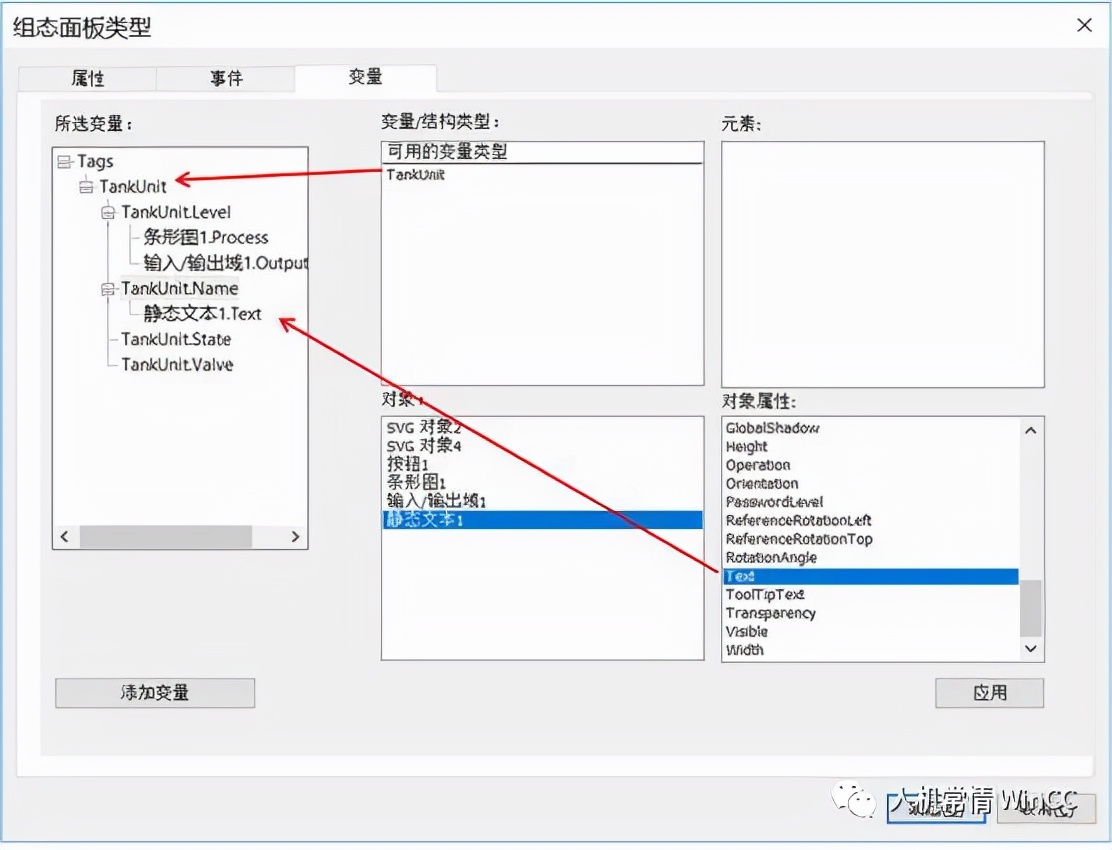

通过图形编辑器“编辑->组态面板类型”菜单，打开组态面板类型对话框。切换到“变量”页。通过拖拽方式把“变量/结构类型”中的“TankUnit”添加到左侧“所选变量”中，然后把相应对象的属性拖拽到变量下。

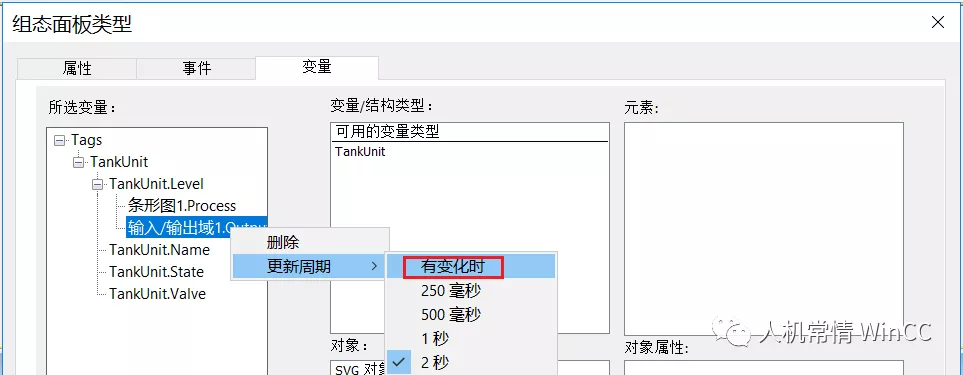

还可鼠标右键选择相应的对象设置更新周期。

面板中各对象的功能

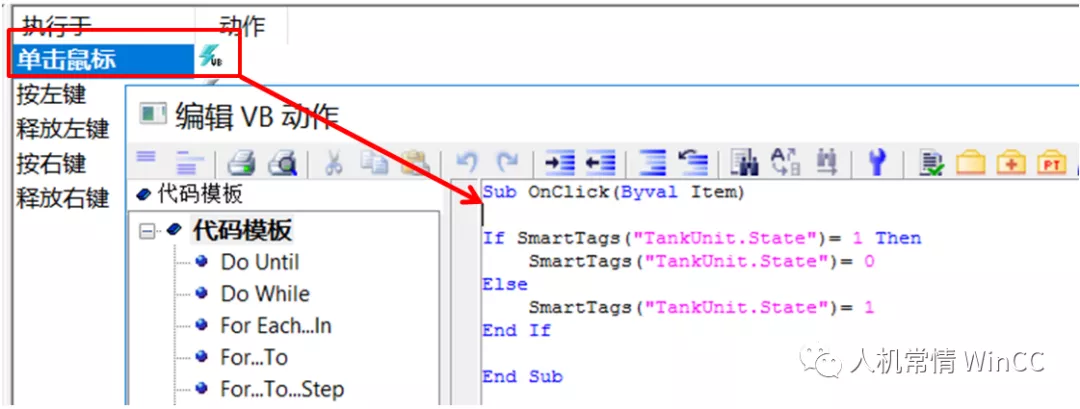

其中，静态文本1、输入输出域1和条形图1这三个控件已经通过拖拽方式和变量建立了关联。对于按钮1首先需要设置“属性->效果->全局颜色方案”为“否”。然后在“事件->鼠标->单击鼠标”中添加VBS动作并编写脚本。该脚本用于切换“TankUnit.State”的状态。

用“TankUnit.State”的值控制按钮1的背景颜色来显示运行结果。“TankUnit.State”为1时显示绿色，为0时显示红色。在按钮1的“动画”页，双击“添加新动画”添加“动态化属性0”，在“过程”中激活“实例特定变量”，然后选择“TankUnit.State”作为变量。通过添加属性添加“背景颜色”属性。实现变量特定数值和对象属性颜色之间的关联。

对于SVG对象（Valve），用“TankUnit.Valve”的值控制对象的颜色。“TankUnit.Valve”为1时对象显
