WINCC数据趋势控件标尺坐标值的获取方法

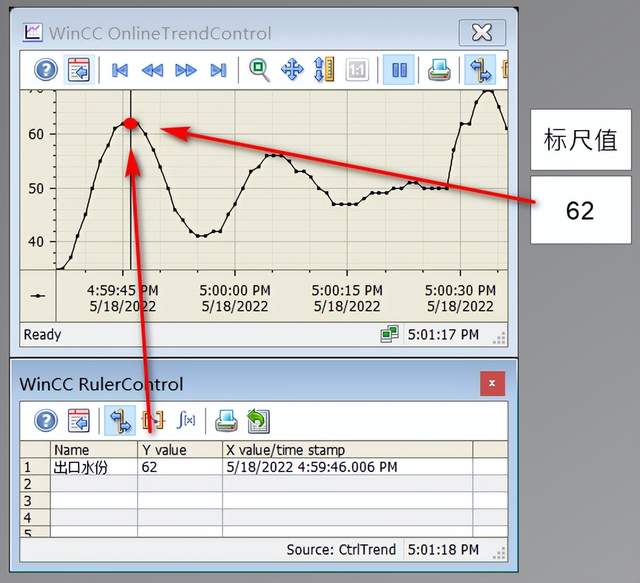

WINCC项目中的在线趋势控件（WinCC OnlineTrendControl）通常用来显示一些生产中的过程值数据曲线，例如出口水份、出口温度等。我们在观察趋势的同时如果希望查看某一个采集点的坐标值，可以使用标尺功能。画面在加载趋势控件时可以默认使用此功能，或者通过趋势控件工具栏调用标尺。如下图所示，趋势图的那条竖线就是标尺，操作员可以用鼠标拖动标尺置于某个采集点上，采集点的 x 轴时间戳，y 轴的过程数值就会显示在标尺控件中。

接下来看看如何实现通过标尺控件来显示标尺位置的坐标值。

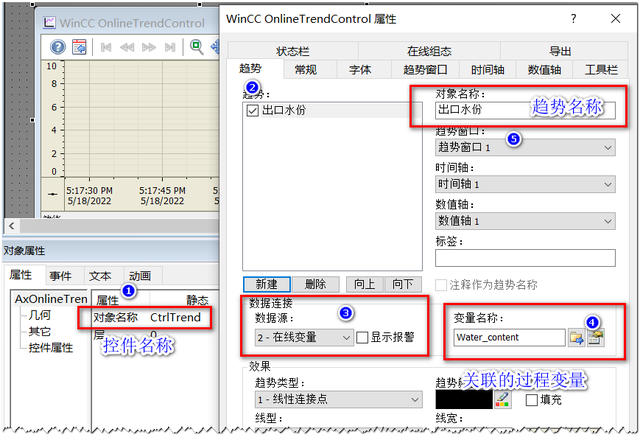

首先，在WinCC画面上添加WinCC在线趋势控件，并关联过程变量。趋势的数据源可以选择在线变量或者归档变量。这里需要记住所组态的控件名称和趋势对象名称，后面的组态会用到。

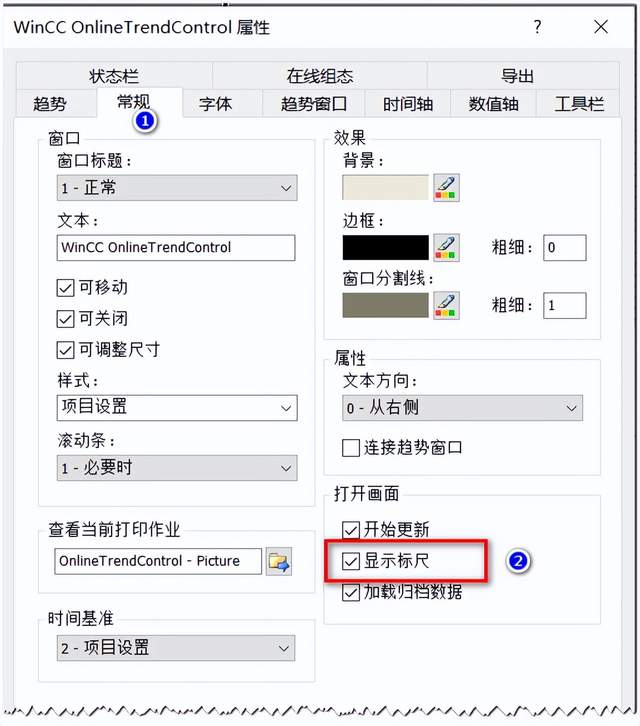

如果需要趋势控件加载后直接显示标尺，可以在控件属性对话框的常规选项中勾选“显示标尺”。

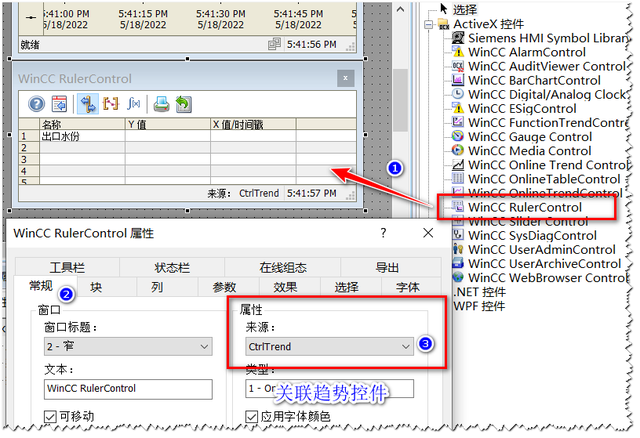

接下来从控件列表中直接拖拽WinCC标尺控件（WinCC RulerControl）到WinCC画面中，然后双击标尺控件，在弹出的组态对话框中，关联所要显示坐标值的趋势控件名称，然后保存画面并激活运行。

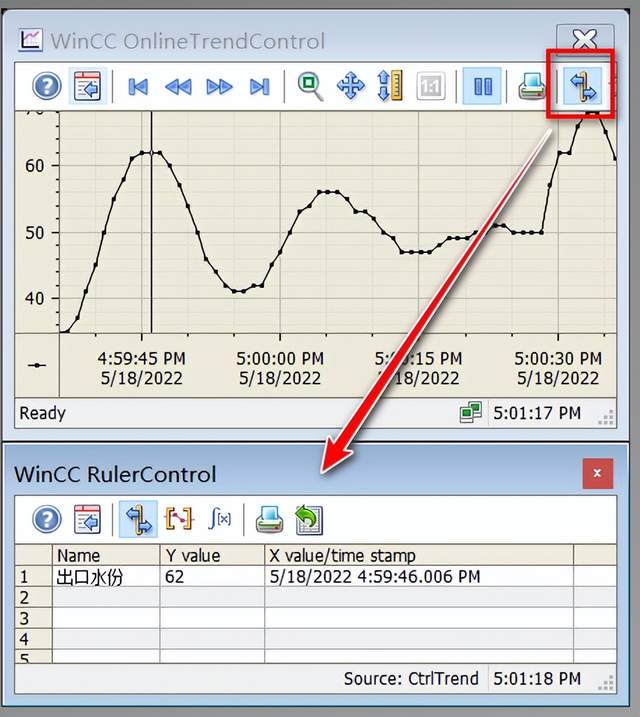

趋势控件加载后，可以通过工具栏上的标尺按钮，激活标尺功能并弹出标尺控件，如下图所示。如果激活了前面介绍的“显示标尺”功能，标尺控件会随着趋势控件加载自动显示。

当标尺被打开后，通过鼠标移动标尺位置时，标尺所指向的过程变量值和时间戳就会显示在标尺控件的表格当中。

如果发现在曲线中有某些异常值时，能否将这个值和对应的时间戳读取出来进一步利用呢？

这时，就可以通过脚本读取坐标值写入变量的方式来实现。

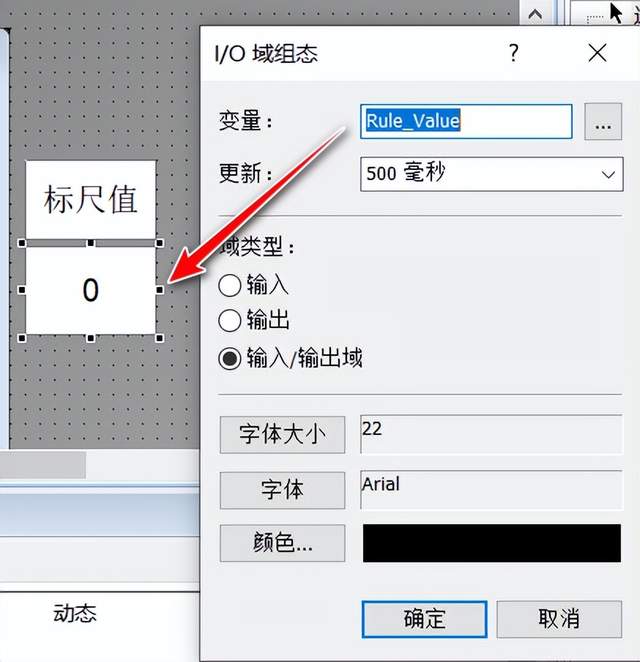

接下来就来看看通过脚本获取采集点坐标值的组态方法。在项目中创建一个内部变量并通过IO域显示在画面上，这个变量用来显示通过脚本读到的采集点标坐标值。

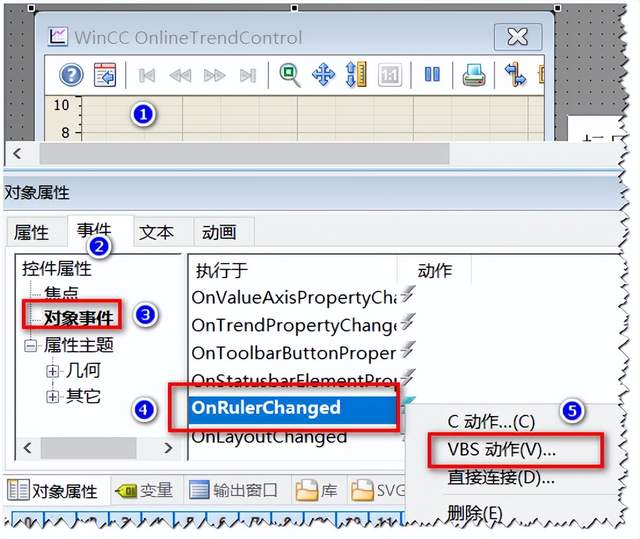

然后选择趋势控件的事件列表->对象事件-> OnRulerChanged 事件，在此事件动作中添加VBS动作。

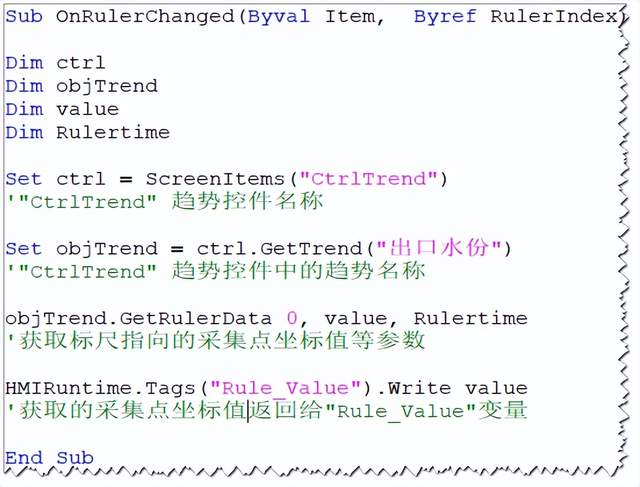

所需添加的VBS脚本如下图所示，

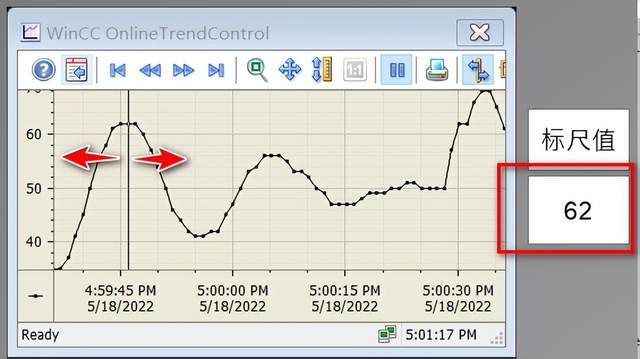

当WinCC趋势控件加载后，调用标尺功能并拖动标尺，脚本将把标尺指向的采集点坐标值输出到变量。
