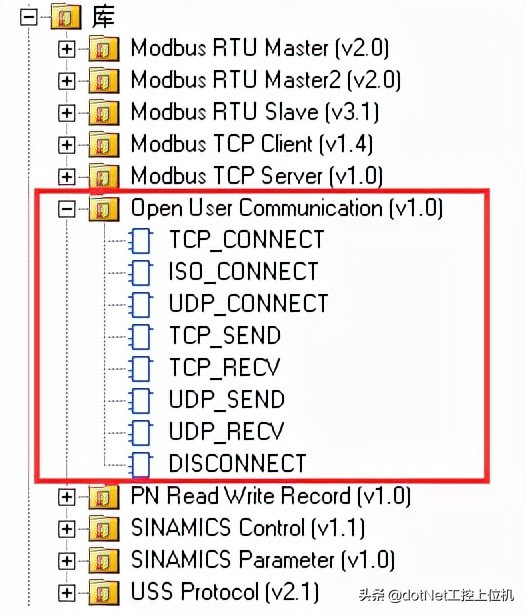

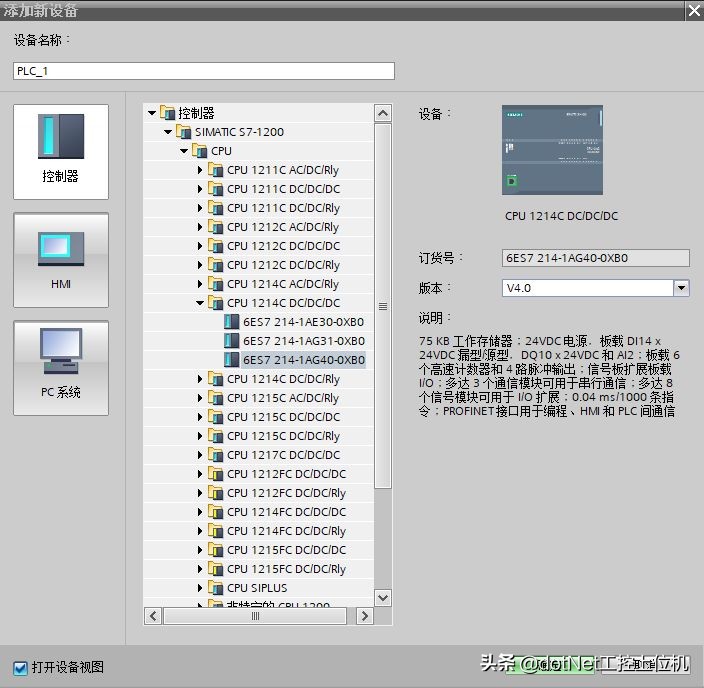

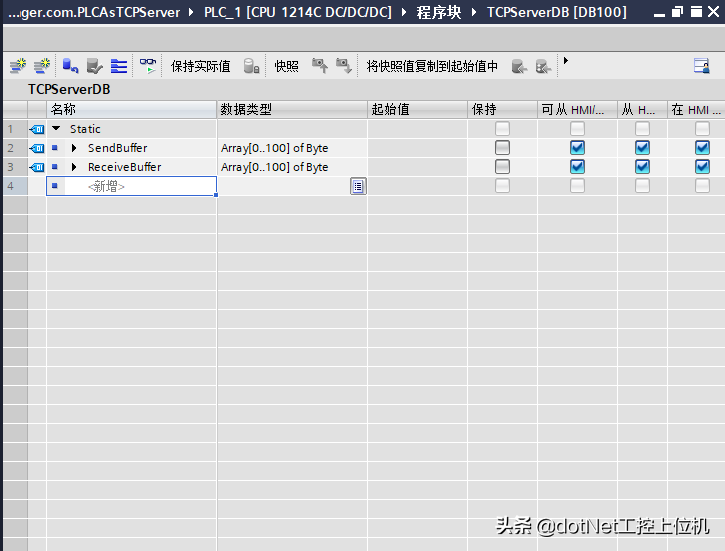

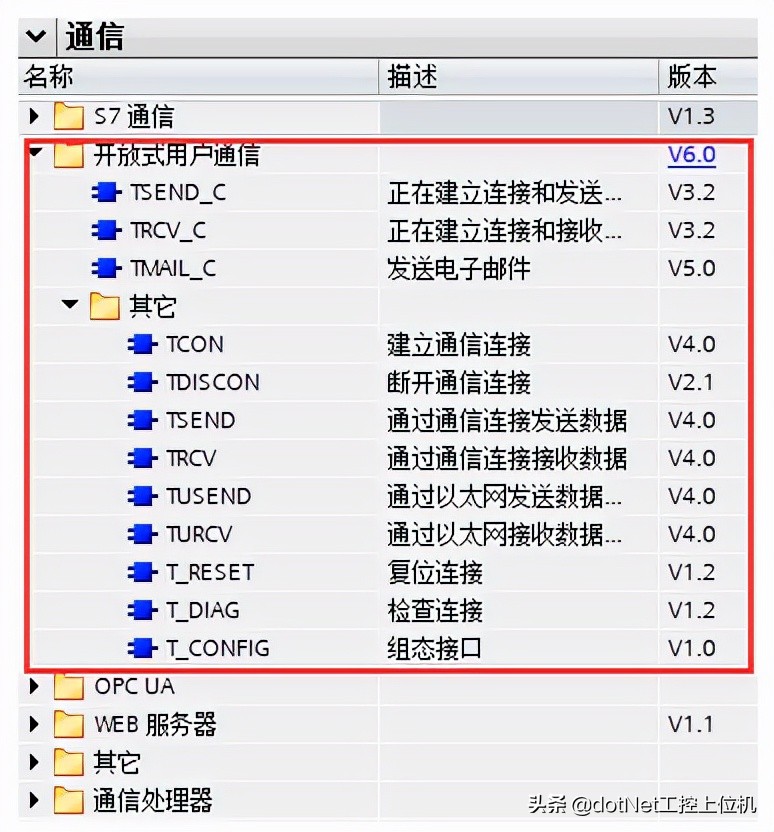

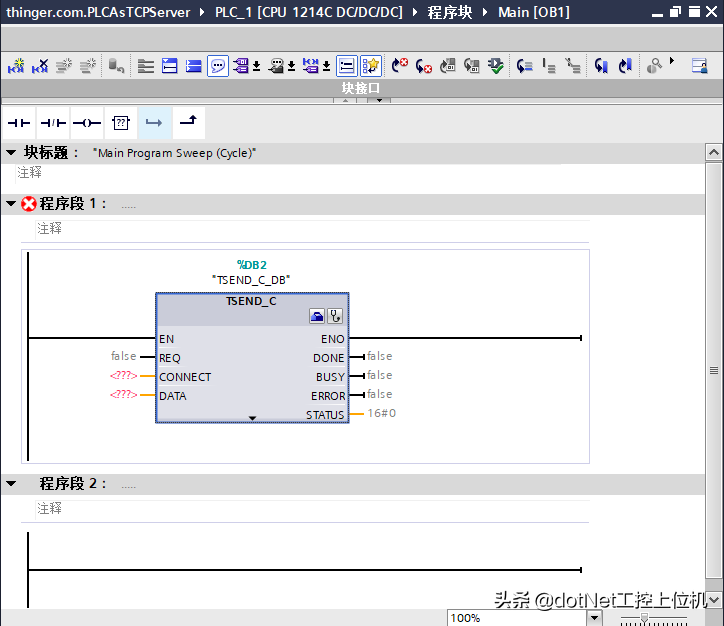

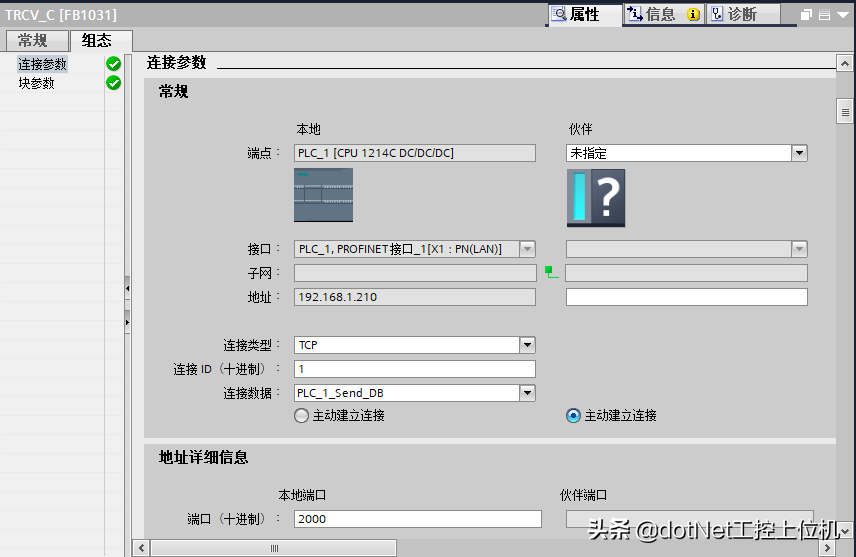

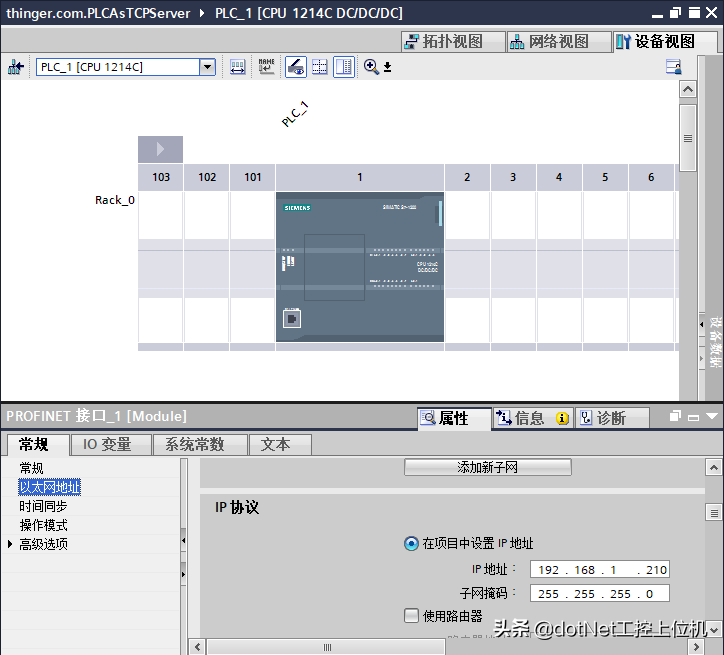

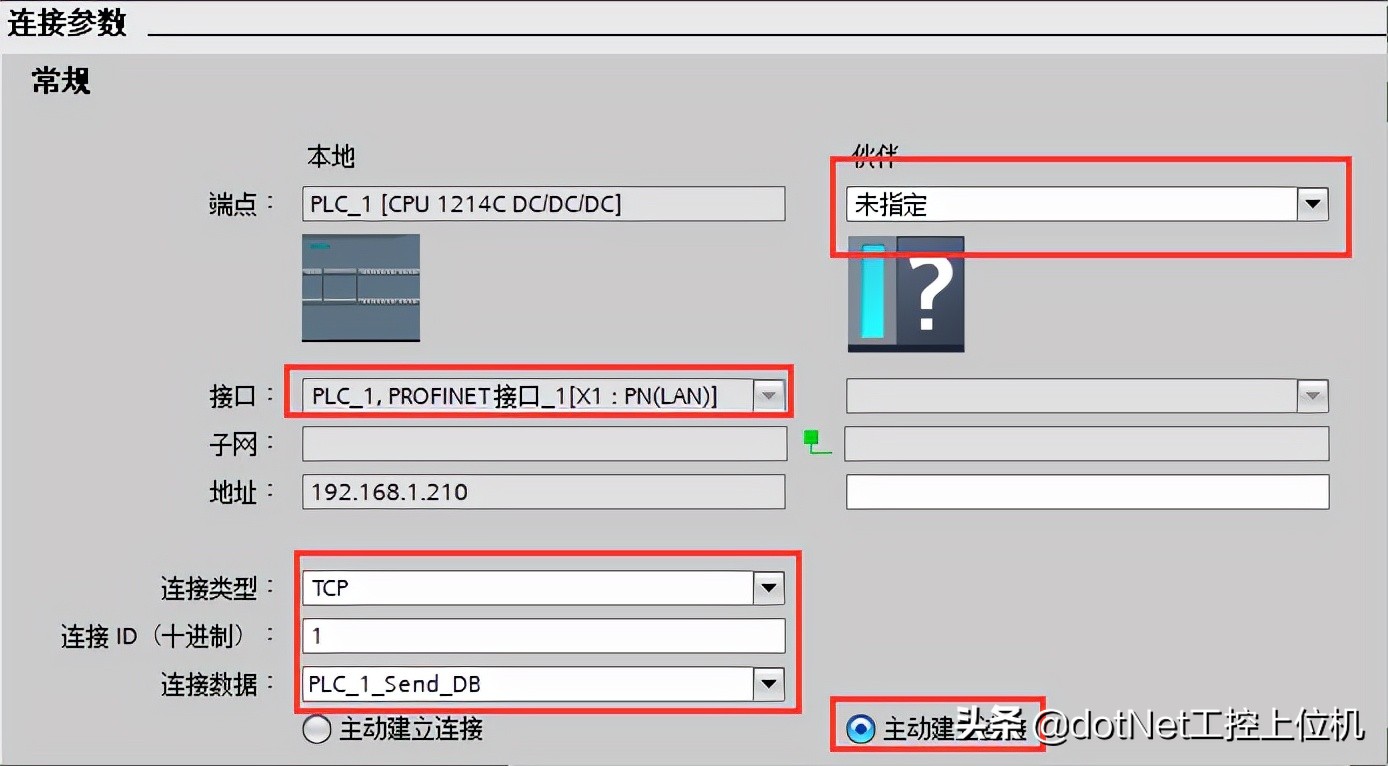

1、引言 西门子PLC是每个人都非常熟悉的一款PLC品牌，大家在使用西门子软件或者逛西门子论坛，经常会看到一个词叫做Open User Communication或开放式通信，其实就是TCP/UDP通信方式。我们可以从以下两张图中看出，分别为S7-200Smart编程软件Micro/Win Smart V2.5及博途TIA V15.1编程软件中关于通信库的部分截图： 我们可以看到无论是西门子的中高端PLC还是低端PLC，都是支持开放式TCP/UDP通信的，本案例以西门子S7-1200PLC作为TCP服务器，上位机作为TCP客户端来实现上位机与PLC之间的通信。 2、PLC程序编写（1）通过博图软件创建一个新的PLC项目根据硬件型号插入新设备，这里选择CPU 1214C DC DC DC （2）双击PLC的以太网口，设置IP地址，这里设置为192.168.1.210 （3）创建一个新的DB块用于发送和接收数据，这里定义为DB100，其中SendBuffer和ReceiveBuffer分别为100个字节的数组，注意DB块要去除优化的块访问 （4）打开OB1，将指令TSEND_C拖拽至OB1的程序段1中，根据操作提示添加背景数据块 （5）在TSEND_C选择属性>组态>连接参数：

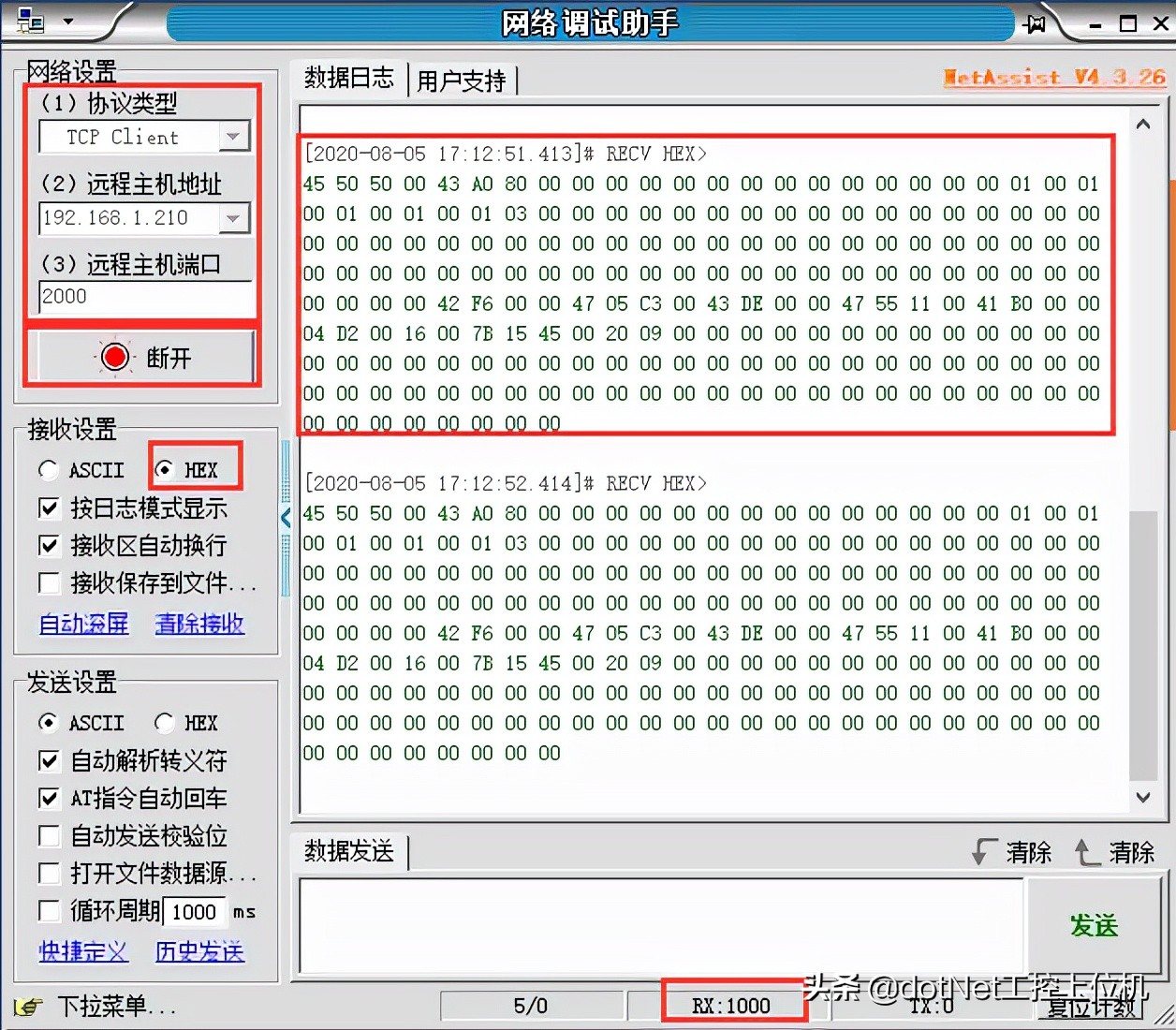

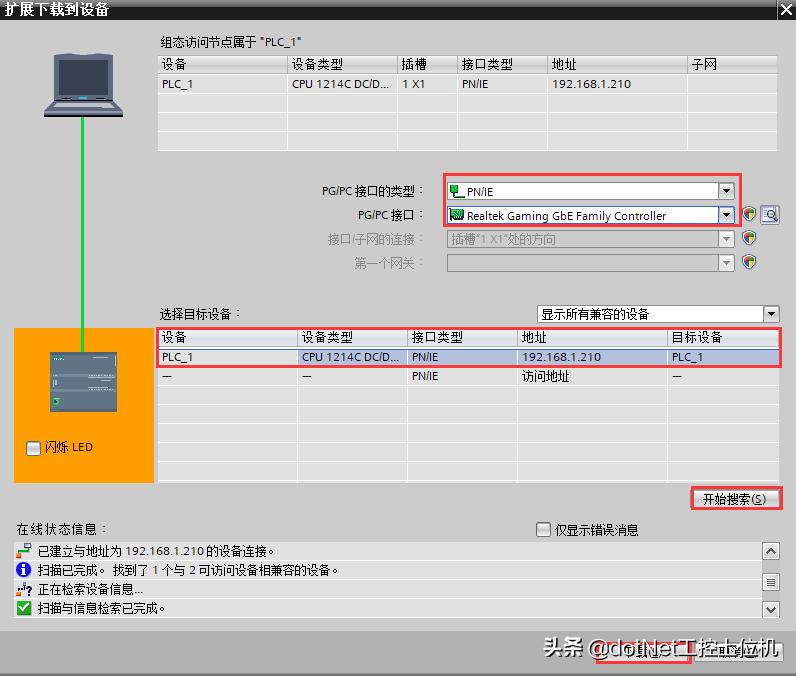

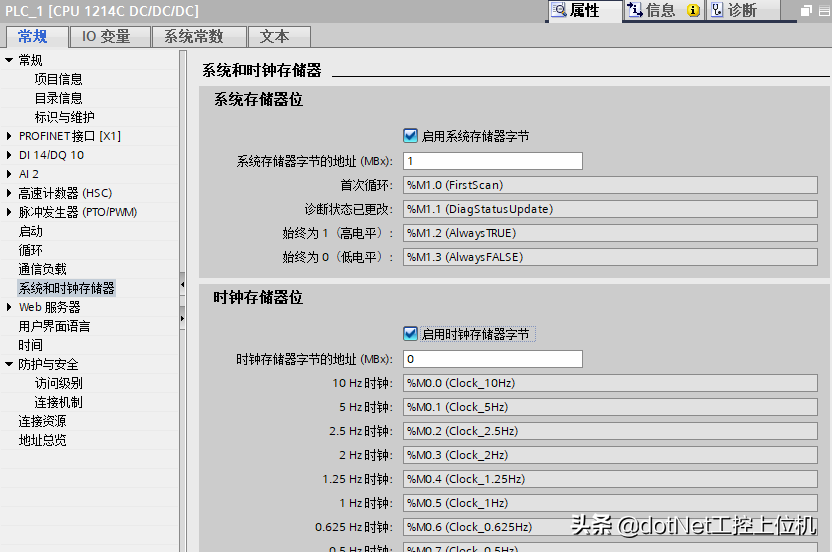

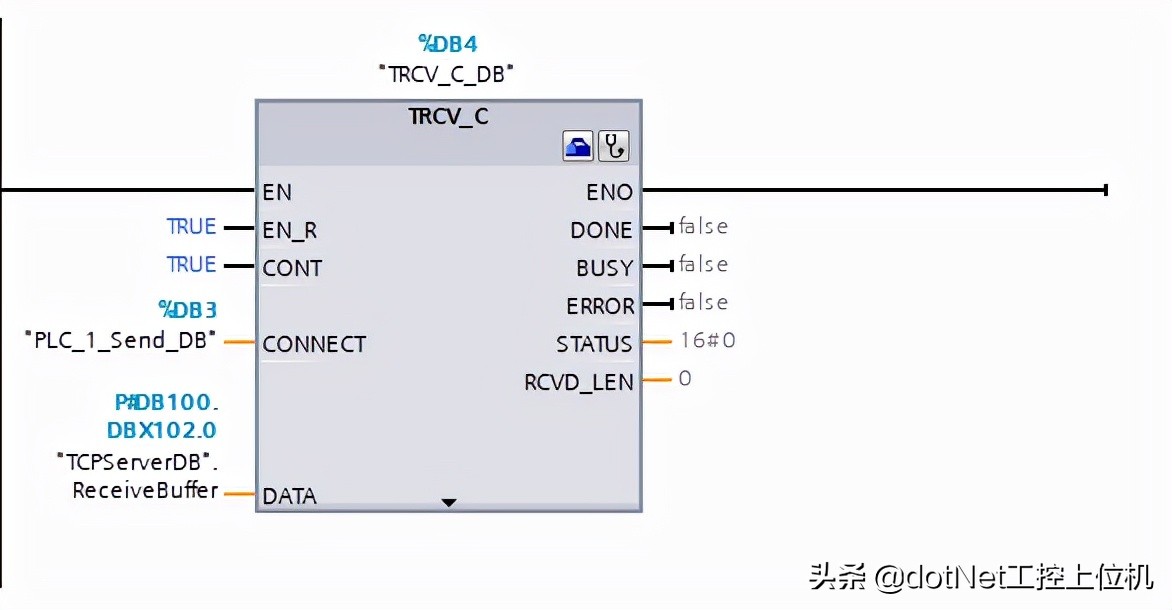

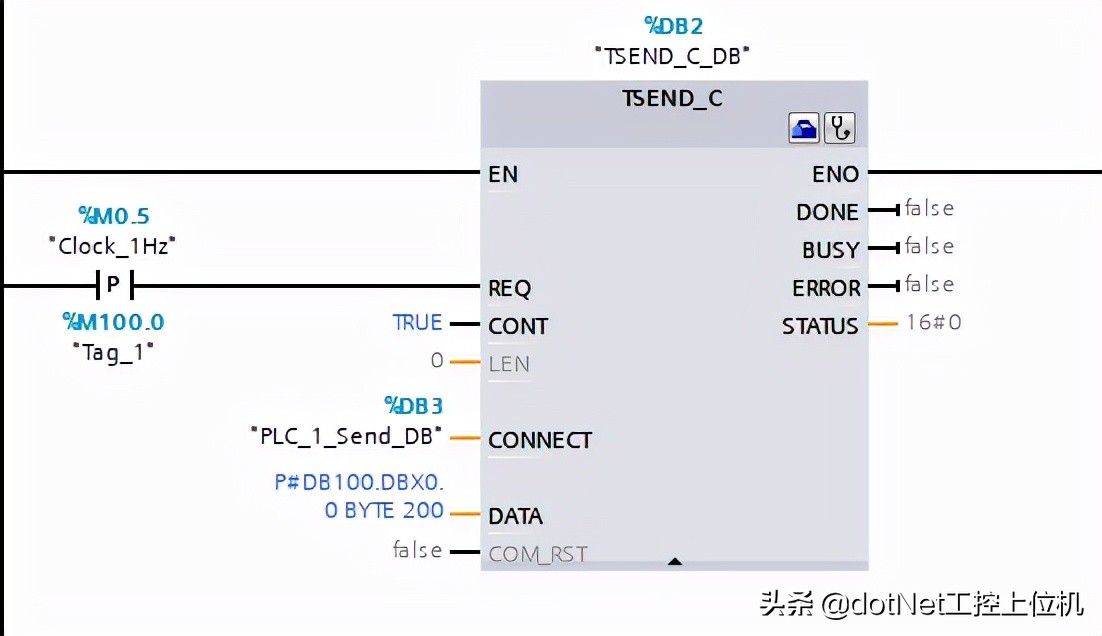

（6）双击CPU，启用系统存储区和时钟存储区字节，使用默认的MB0和MB1 （7）回到OB1，填写REQ和DATA，REQ采用1秒钟的脉冲，DATA为SendBuffer和ReceiveBuffer的结合 （8）将指令TRCV_C拖拽至OB1的程序段1中，根据操作提示添加背景数据块，连接数据选择之前创建好的 （9）回到OB1，填写ENR和DATA，ENR填写True，保持接收，DATA为ReceiveBuffer （10）编译PLC程序，下载PLC程序 （11）打开NetAssist连接PLC，进行通信测试 ：

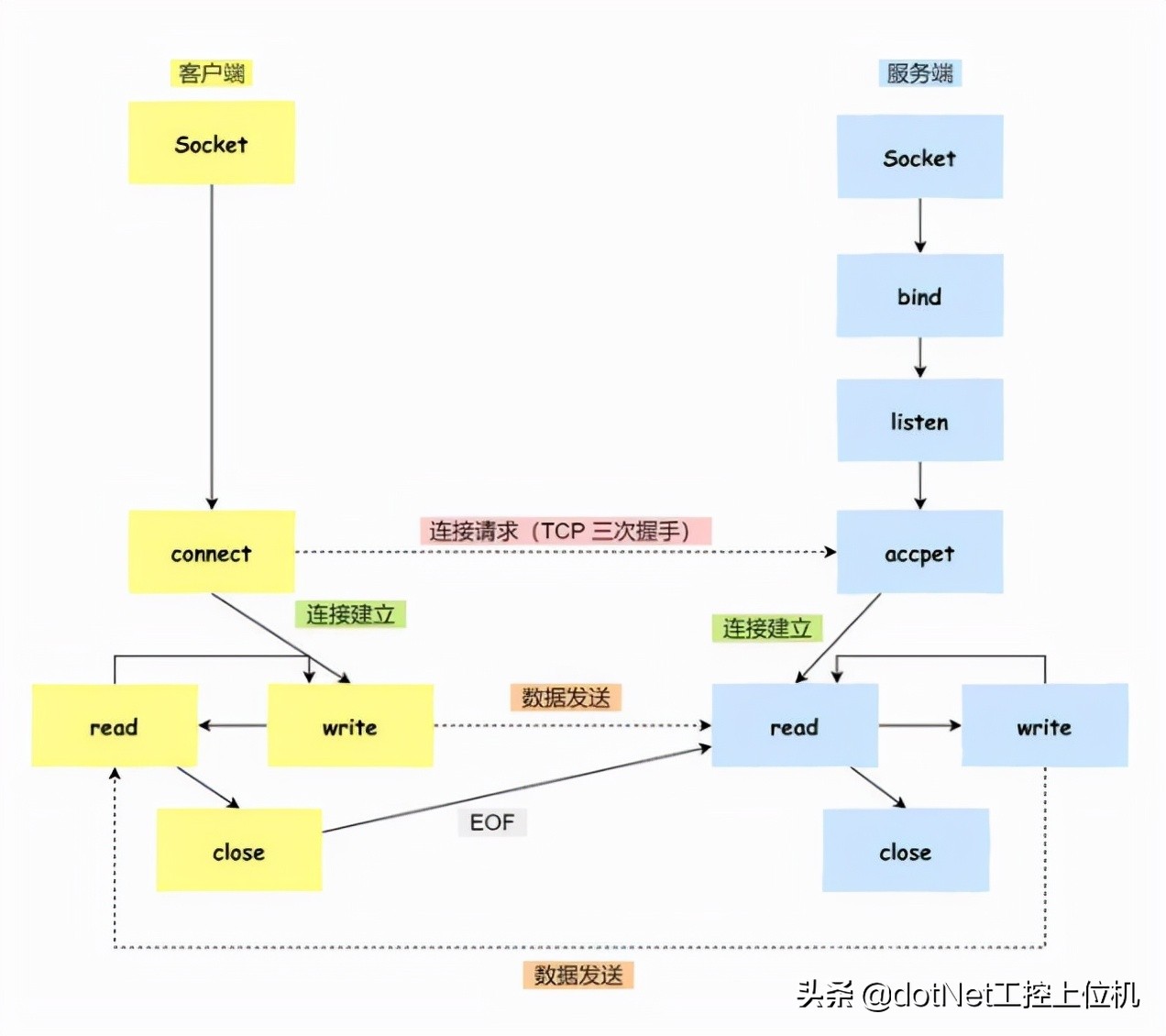

2、上位机程序编写 PLC作为TCP服务器，上位机作为TCP客户端，因此上位机开发流程就是TCP客户端的编写流程，如下图所示： TCP客户端编程步骤：

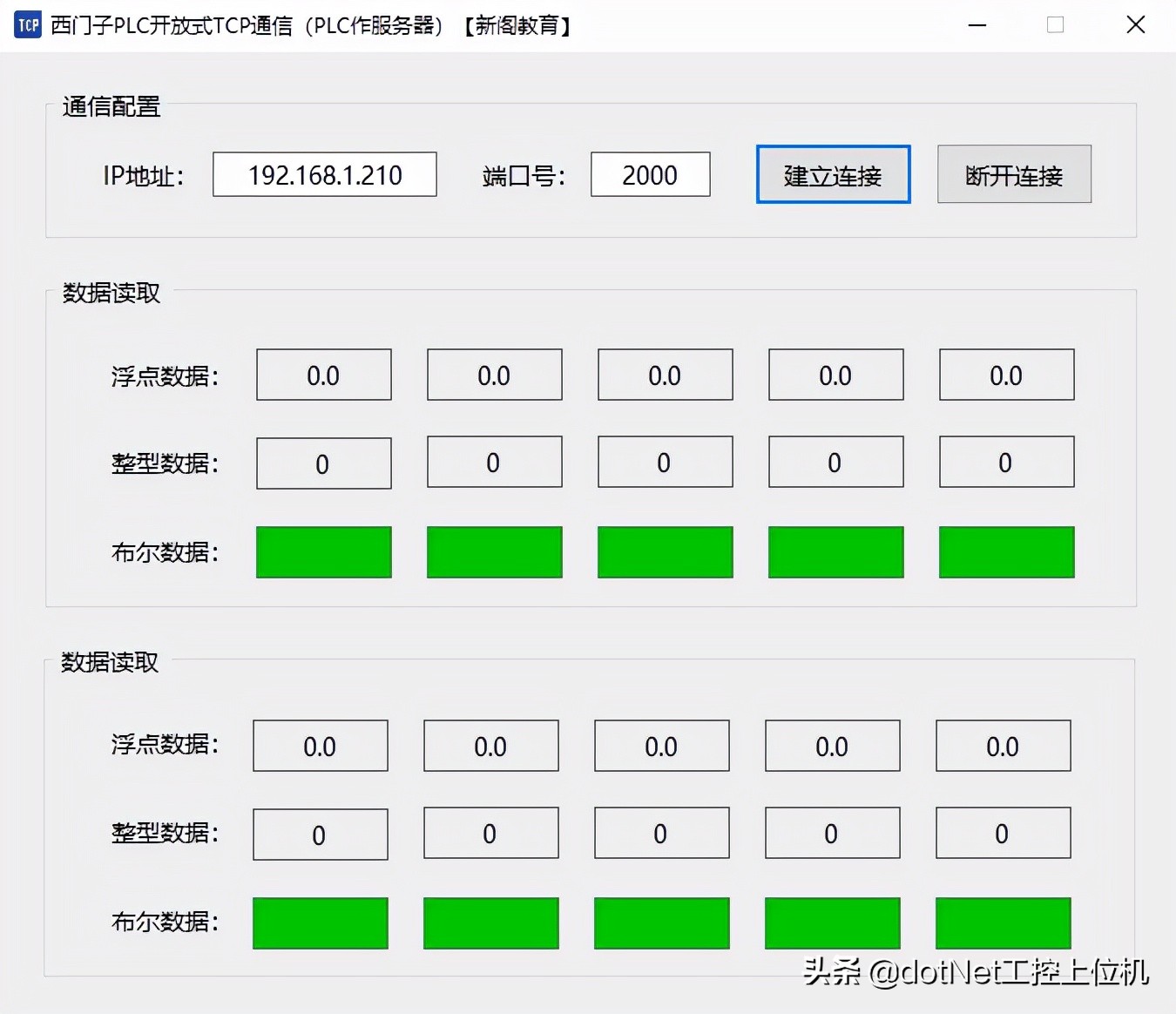

根据上述流程编写UI界面如下图所示： PLC程序中，每隔一秒钟会往客户端中发送200个字节数据，因此只要我们连接上服务器，然后通过开启一个线程来持续接收，即可获取到PLC发送的数据。 [groupid=83]工控上位机学习[/groupid]  |
