FANUC 机器人码垛编程详细讲解

1. 码垛功能的定义

对几个具有代表性的点进行示教，即可以从下层到上层按照顺序堆叠工件。

2. 码垛的种类

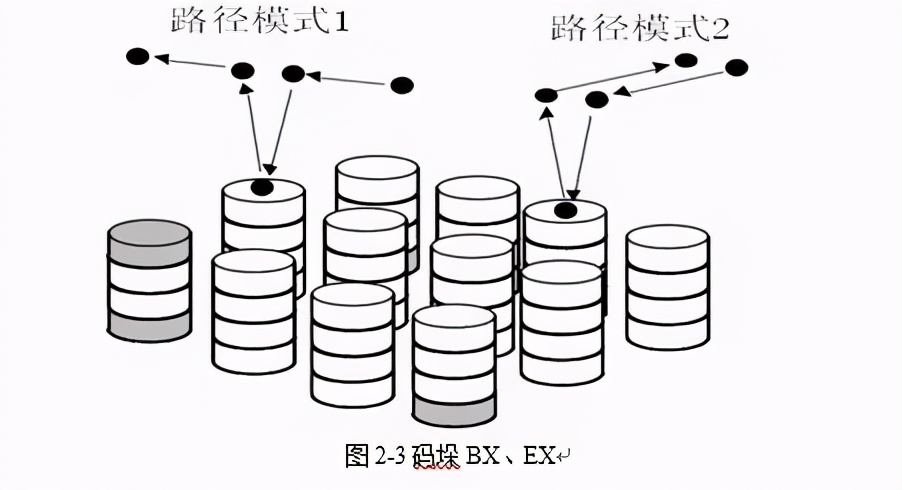

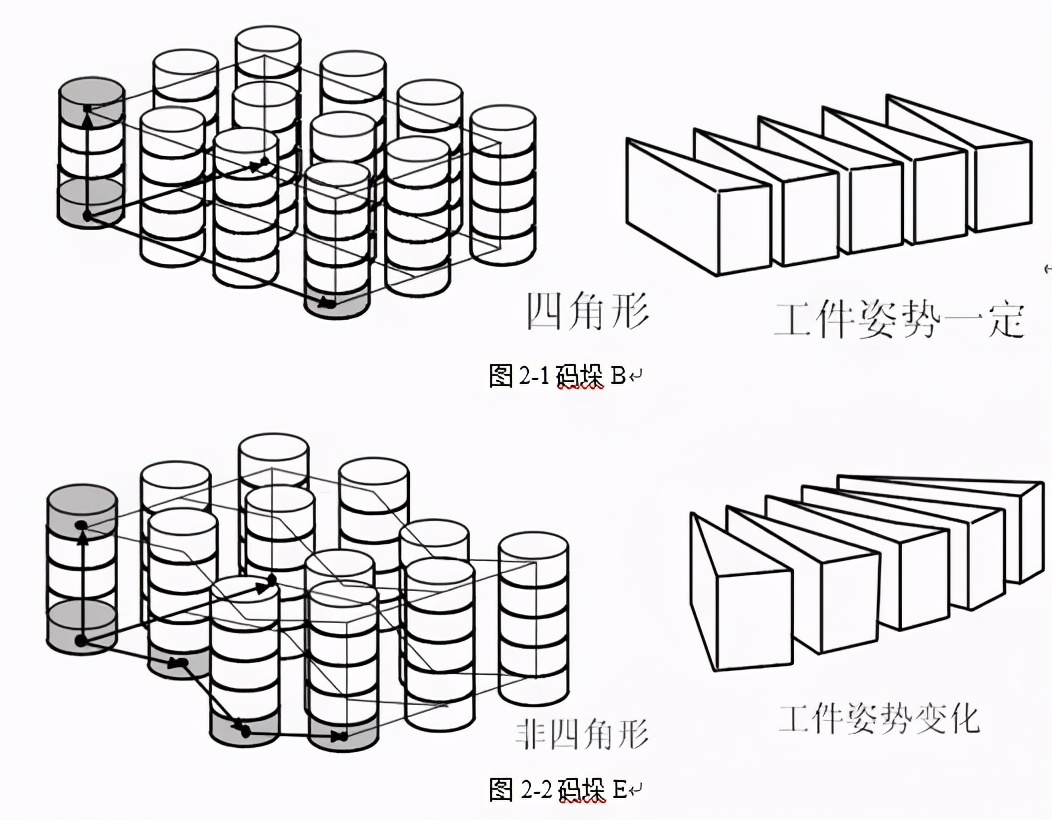

码垛 B:包括码垛B(单路径模式)和码垛BX（多路径模式） 适用于工件姿势恒定，堆叠时的底面形状为直线或四角形。码垛 E:包括码垛E(单路径模式)和码垛EX（多路径模式）

适用于复杂的堆叠模式（工件姿势改变，堆叠时的底面形状不是四角形）。

3. 码垛指令

（1）码垛指令格式：码垛指令基于码垛寄存器的值，根据堆叠模式计算当前 的堆叠点位置，并根据路径模式计算当前的路径，改写码垛动作指令的位置 数据。

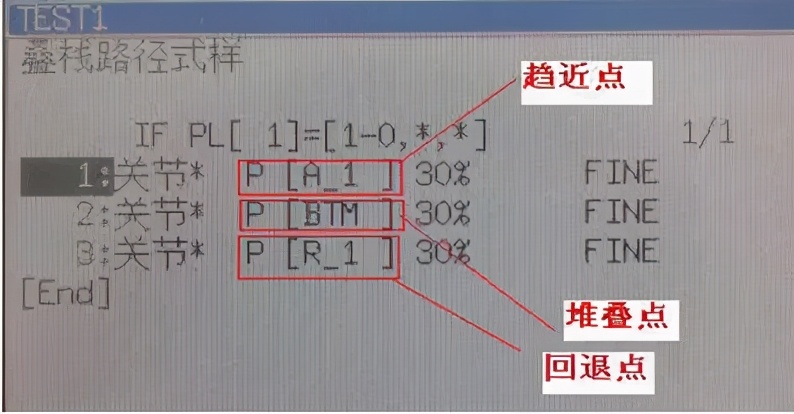

（2）码垛动作指令:以使用具有趋近点、堆叠点、回退点的路径点作为位置 数据的动作指令，是码垛专用的动作指令。该位置数据通过码垛指令每次都 被改写。

（3）码垛结束指令：计算下一个堆叠点，改写码垛寄存器的值。

（4）码垛寄存器：用于码垛的控制。进行堆叠点的指定、比较、分支等。

4. 码垛示教

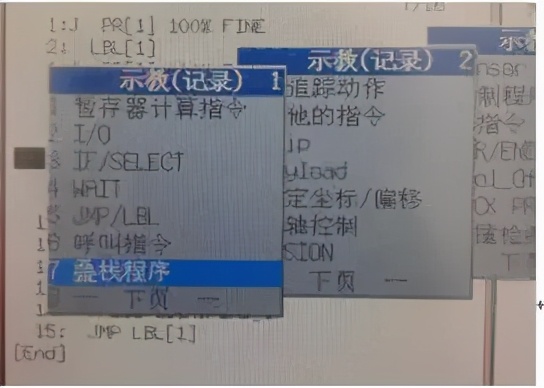

（1）选择码垛程序

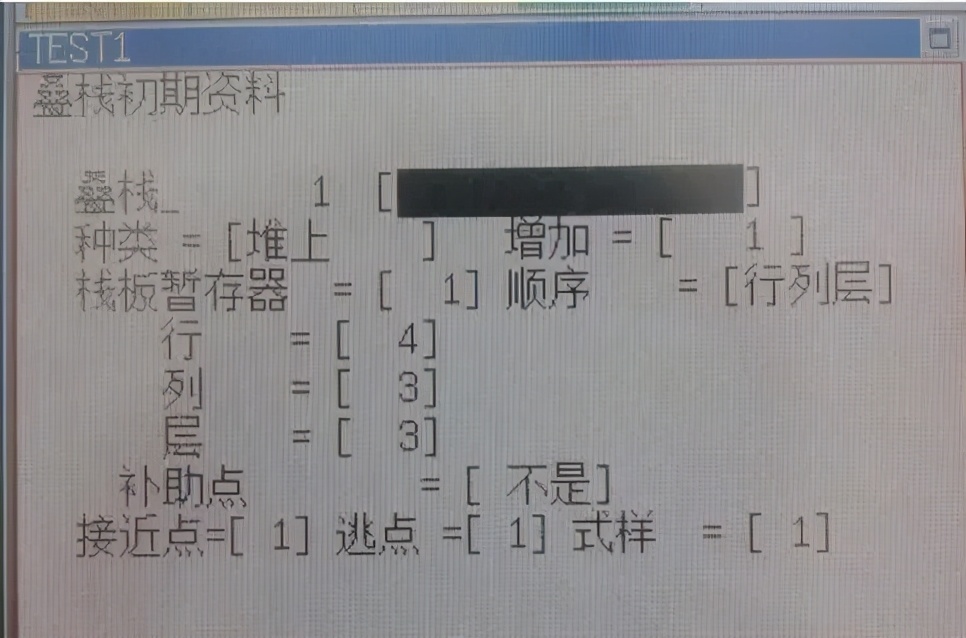

（2）输入堆栈初始数据

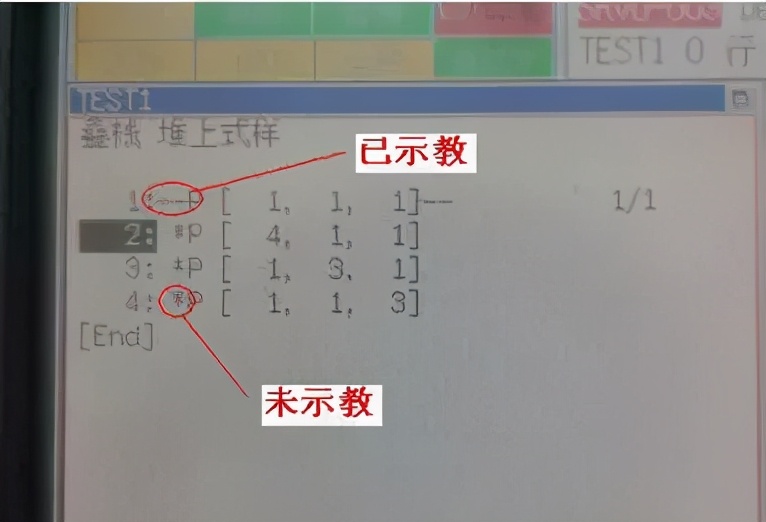

（3）示教堆上样式

（4）示教路径模式

5. 码垛作业课题演示

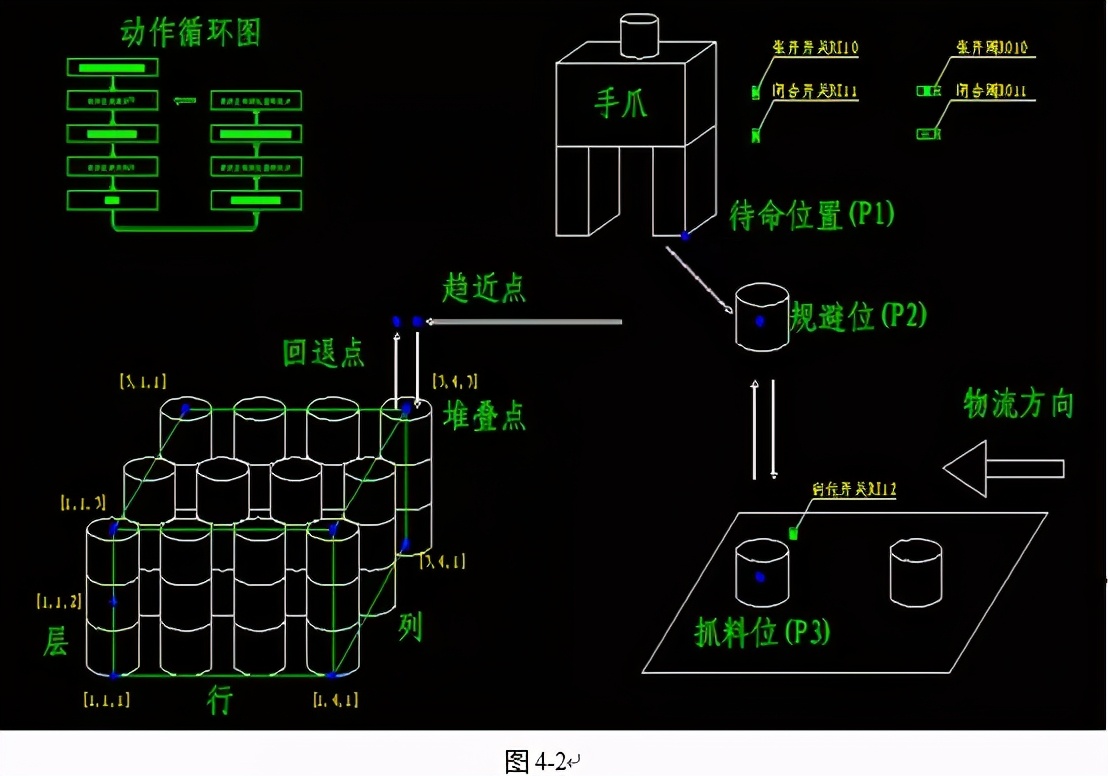

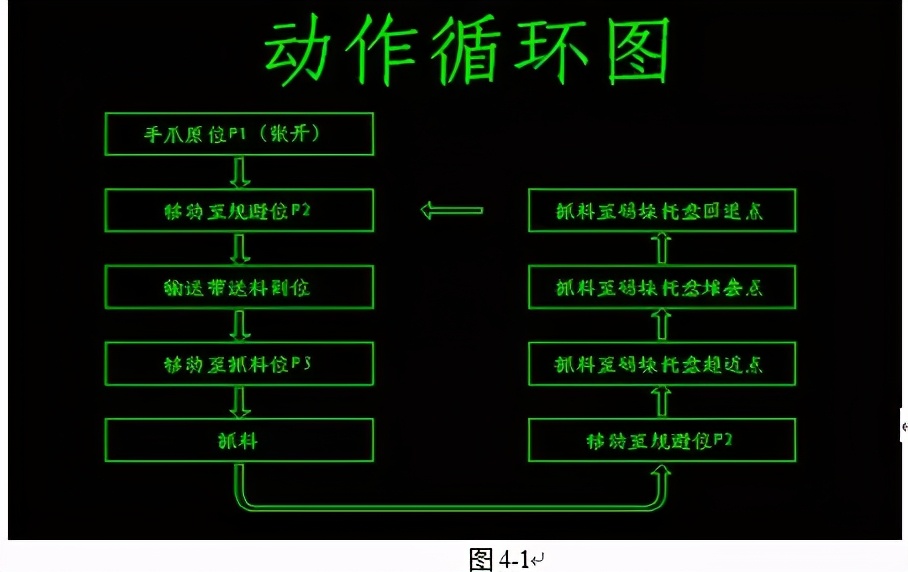

如图 4-1、4-2 所示动作循环，在输送带 P3 进行工件抓取，在托盘上进行 码垛。

用示教器编写程序，程序如下：

1：J PR[1] 100% FINE ；移动至待命位置 P1

2：LBL[1] ；标签 1

3：J PR[2] 100% FINE ；移动至待命位置 P2

4：WAIT RI[12]=ON ；等待抓料位有料

5：L PR[3] 100mm/sec FINE ;移动至抓料位 P3

6：WAIT 1.00(sec) ；等待 1S

7：RO[11]=ON ；抓手闭合阀 ON

8：WAIT RI[11]=ON ；等待抓手闭合开关 ON

9：RO[11]=OFF ；抓手闭合阀 OFF

10：PALLETIZING-B_1

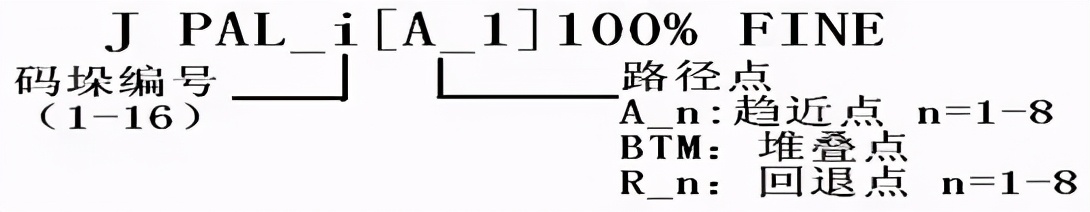

11：J PAL_1[A_1] 80% FINE ；移动至趋近点

12：L PAL_1[BTM] 100mm/sec FINE ;移动至堆叠点

13：RO[10]=ON ；抓手张开阀 ON

14：WAIT RI[10]=ON ；等待抓手张开开关 ON

15：RO[10]=OFF ；抓手张开阀 OFF

16：L PAL_1[R_1] 100mm/sec FINE ;移动至回退点

17：PALLETIZING-END_1

18：JUMP LBL[1] ；跳转至标签 1

6. 注意事项

（1） 要提高码垛的动作精度，需要正确进行 TCP 的设定。

（2） 码垛寄存器，应避免同时使用相同编号的其他码垛。

（3） 码垛功能，在三个指令也即码垛指令、码垛动作指令、码垛结束指令 存在于一个程序而发挥作用。即使只将一个指令复制到子程序中进行示教，该功能也不会正常工作，应注意。

（4） 码垛编号，在示教完码垛的数据后，随同码垛指令、码垛动作指令、 码垛结束指令一起被自动写入。不需要在意是否在别的程序中重复使 用着码垛编号（每个程序都具有该码垛编号的数据）。

（5） 在码垛动作指令中，不可在动作类型中设定“C”（圆弧运动）。
