基于C#实现DXF文件读取显示

1. 准备工作

如果想通过C#读取DXF文件，首先需要使用AutoCAD生成一些DXF文件，接着使用VS2019创建一个Windows窗体应用。

2. 安装netDXF包

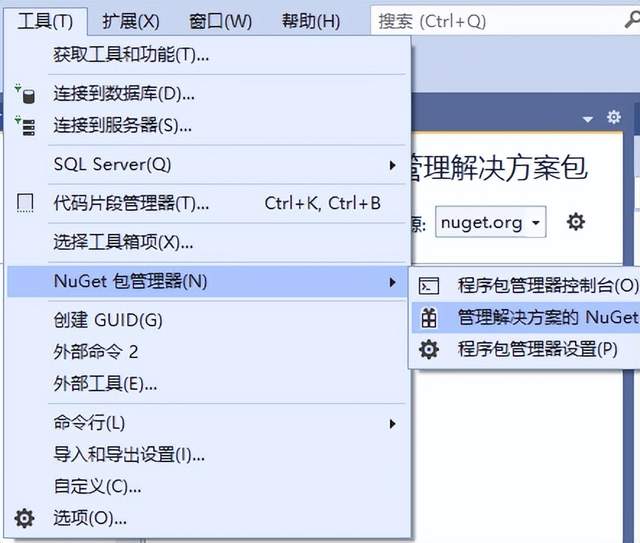

1、打开VS的工具 >> NuGet包管理器 >> 管理解决方案的NuGet程序包；

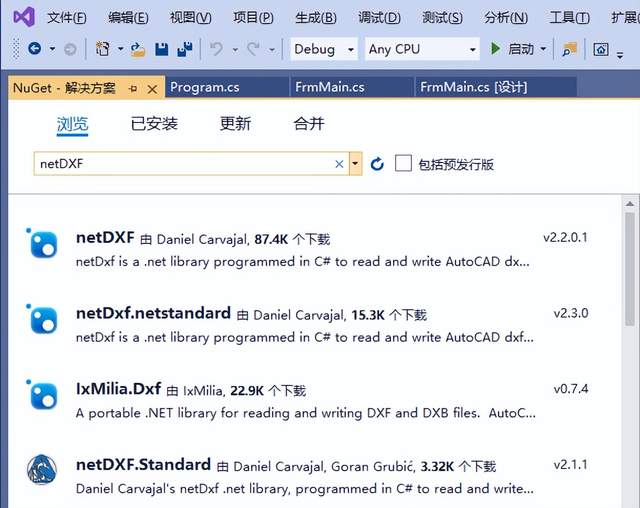

2、在浏览选项卡中，搜索框中输入“netDXF”，得到结果如下图所示：

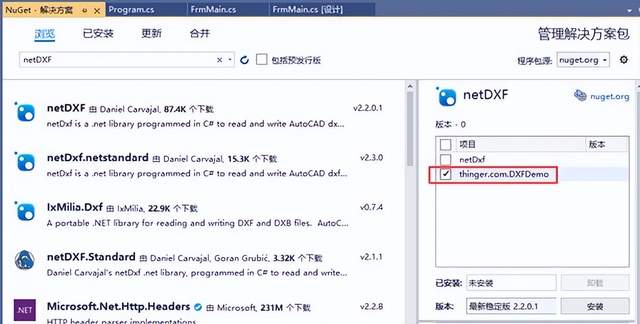

3、选择安装的项目，并单击安装，注意netDXF安装包的.net framework版本。

3. 读取DXF文件

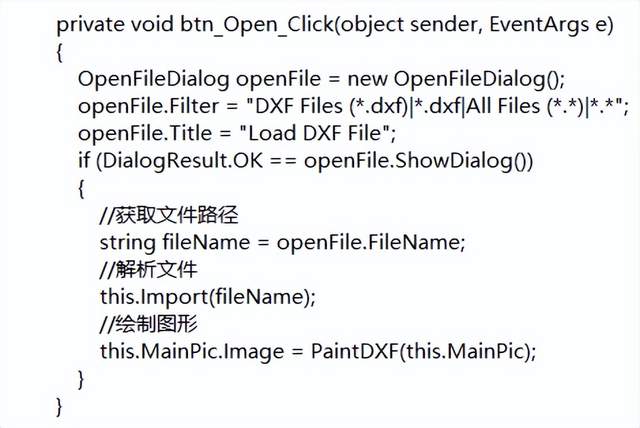

（1）新建一个DxfDocument对象，在打开文件的按钮事件中，调用Load方法读取选择路径下的dxf文件：

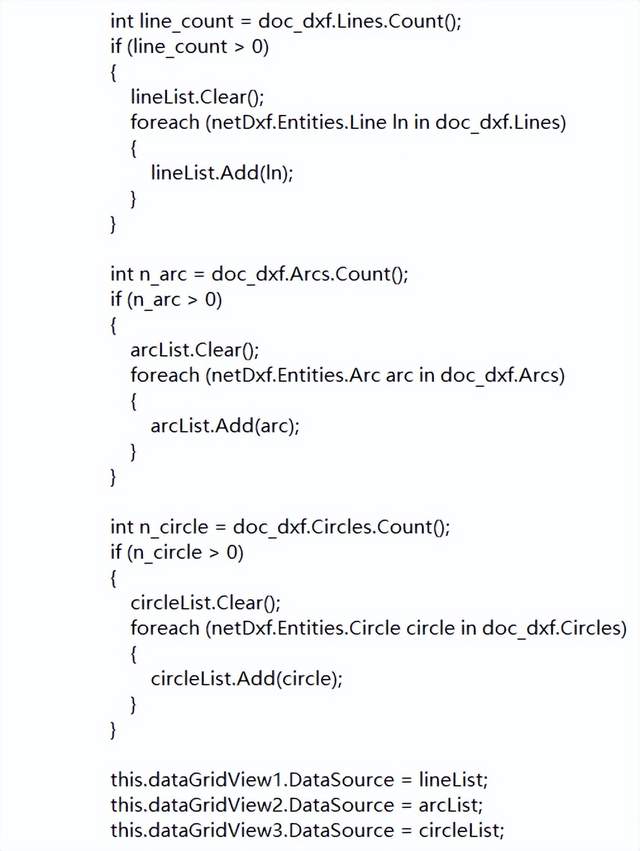

（2）加载完成后将文件中的Line、Arc、Circle信息显示在DataGridView中：

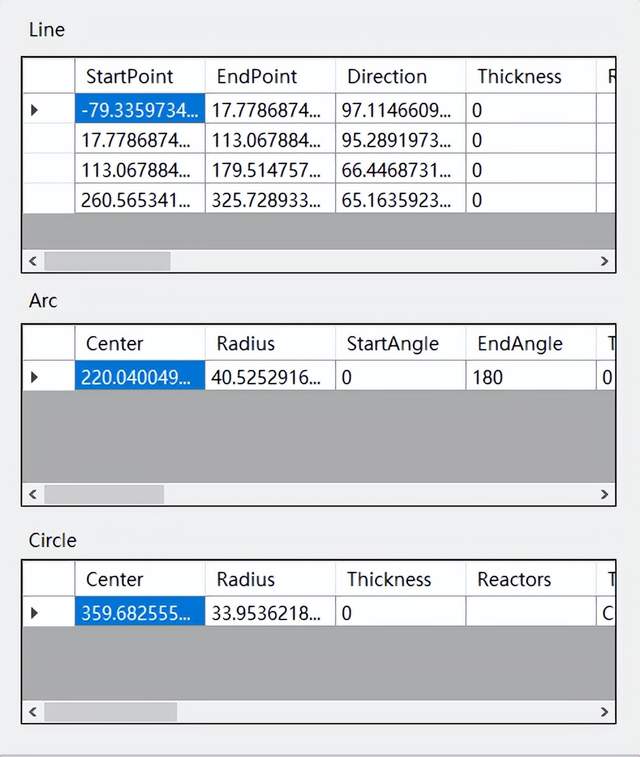

（3）显示结果：

4. 显示图形

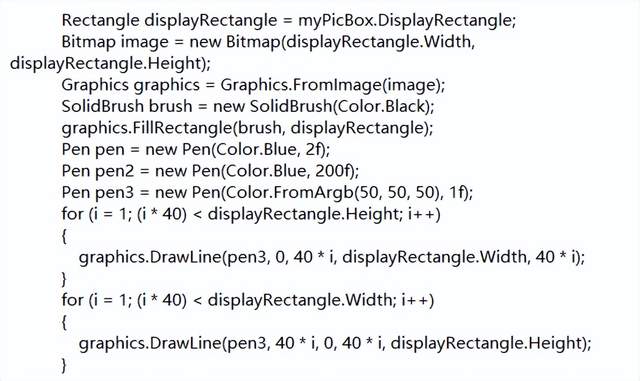

（1） 界面上添加一个PictureBox控件，先绘制一下表格：

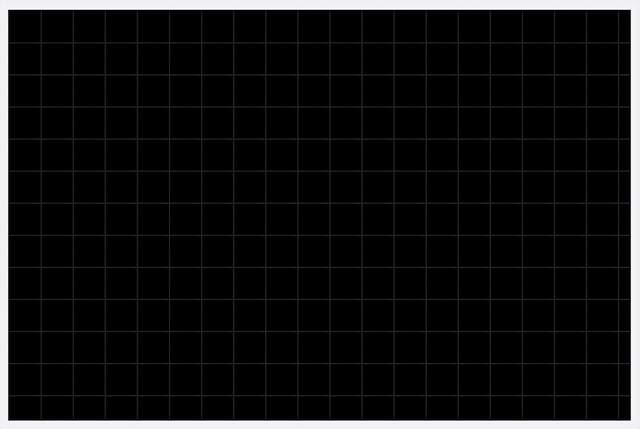

（2） 绘制结果如下图所示：

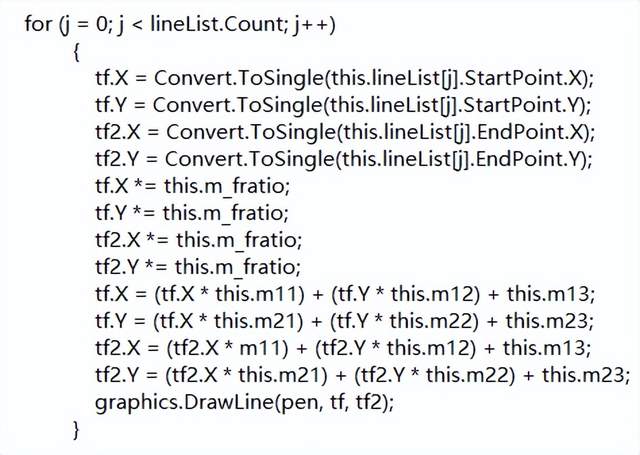

（3） 基于GDI+绘制Line：

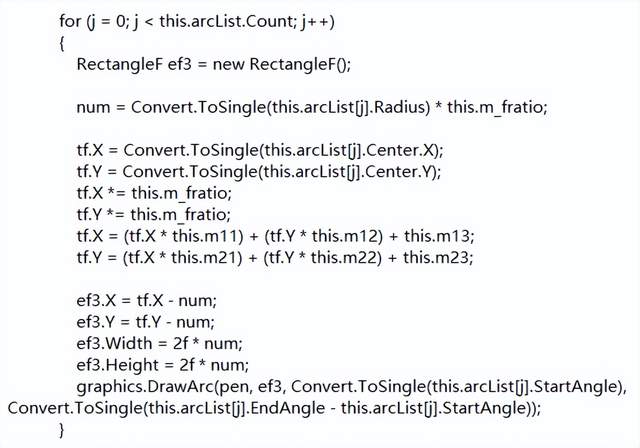

（4） 基于GDI+绘制Arc：

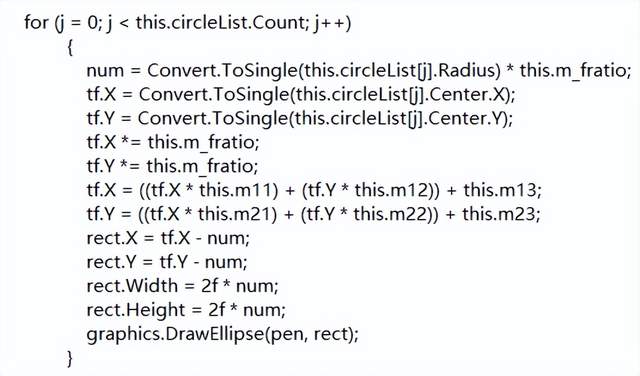

（5） 基于GDI+绘制Circle：

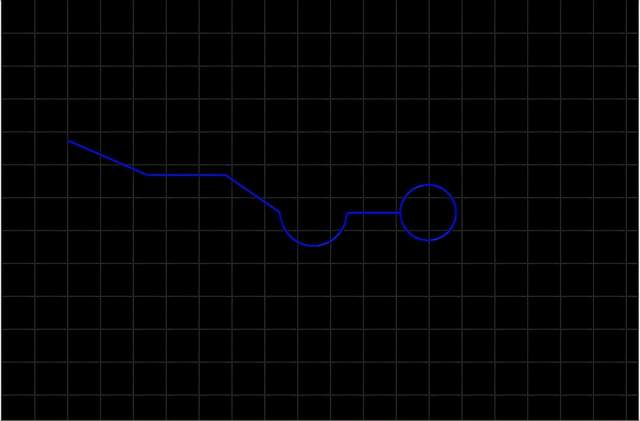

（6） 显示结果：

5. 平移、放大、缩小

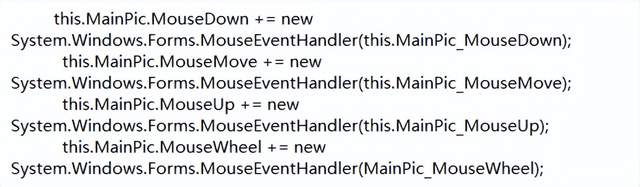

完成图形显示后，增加鼠标平移、放大及缩小功能，添加以下四个鼠标事件：

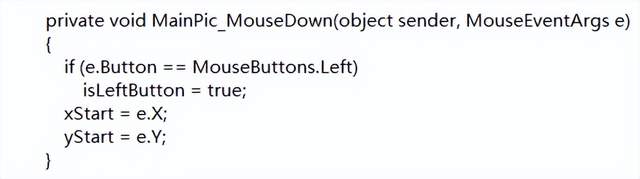

（1）鼠标MouseDown事件：

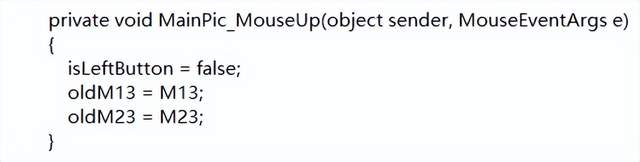

（2）鼠标MouseUp事件：

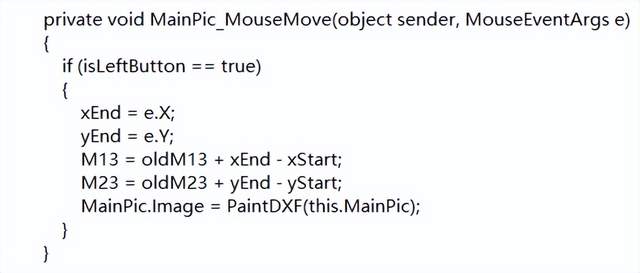

（3）鼠标MouseMove事件：

（4）鼠标MouseWheel事件：
