ODF光纤配线架

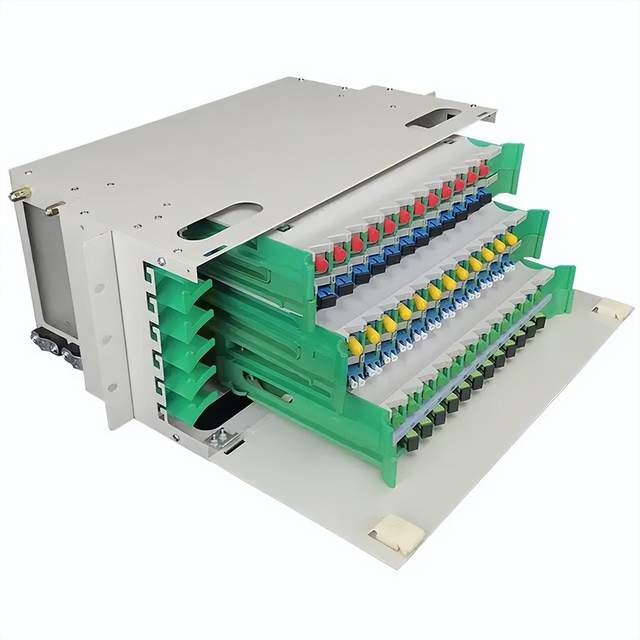

弱电工程，远距离传输离不开光纤，只有光纤才能让网络传输的更远，今天了解光纤的配套产品，光纤配线架（Optical Distribution Frame）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

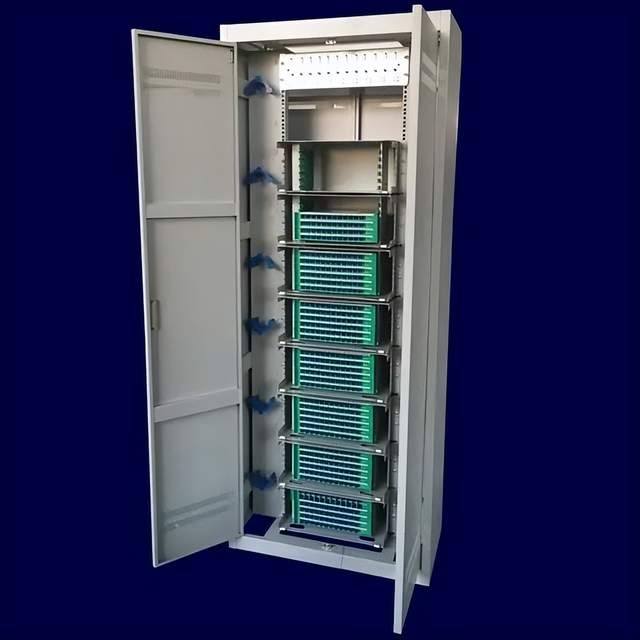

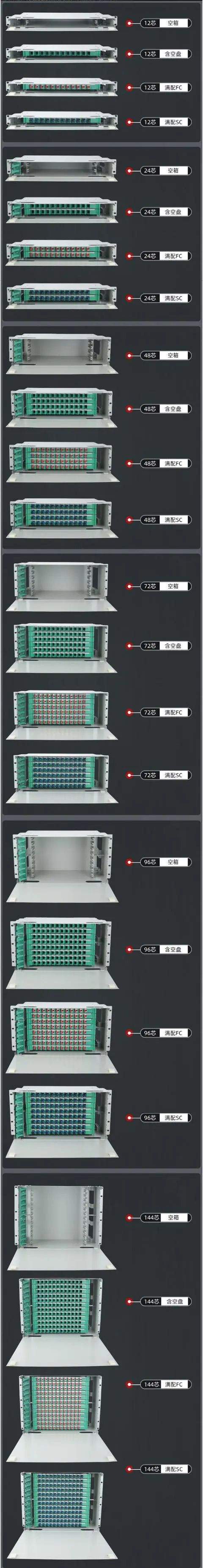

常见的ODF配线架芯数有：12芯、24芯、48芯、72芯、96芯、144芯等。

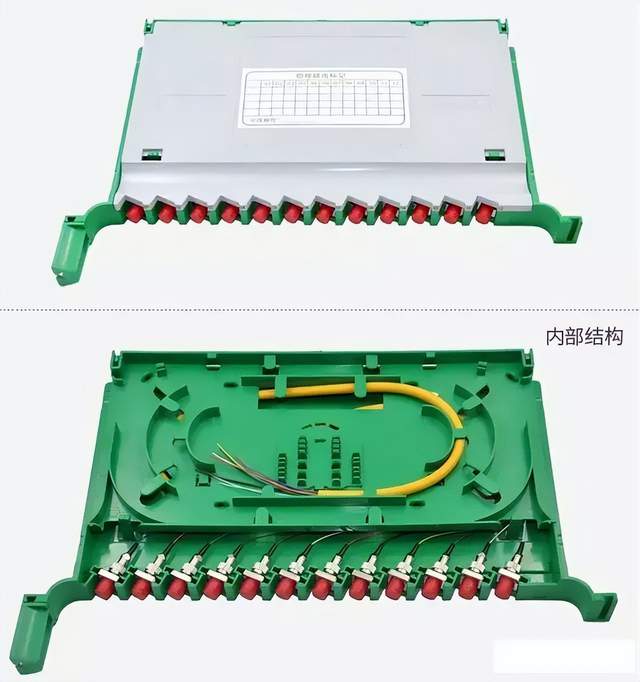

ODF中的盘纤盘

　　根据光缆及接口方式的不同，可选择的光纤耦合器有FC、ST、SC、LC等，光缆有室内外单模、多模、万兆OM3光缆。

FC光纤适配器

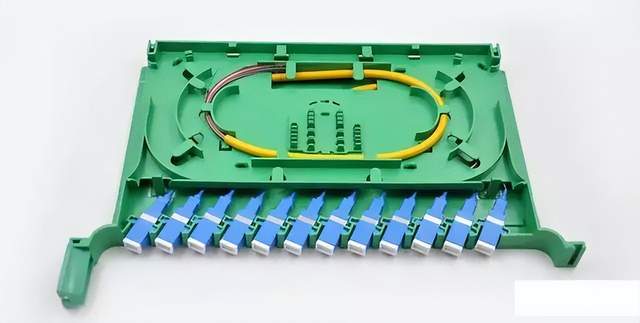

SC光纤适配器

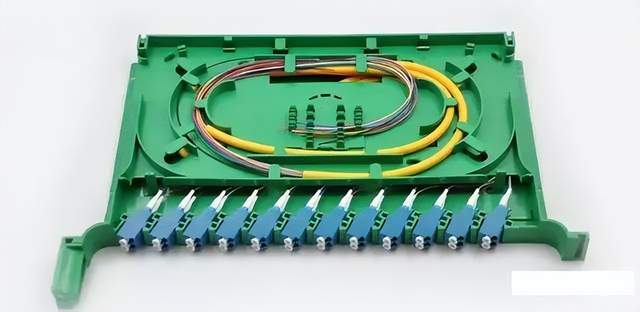

LC光纤适配器

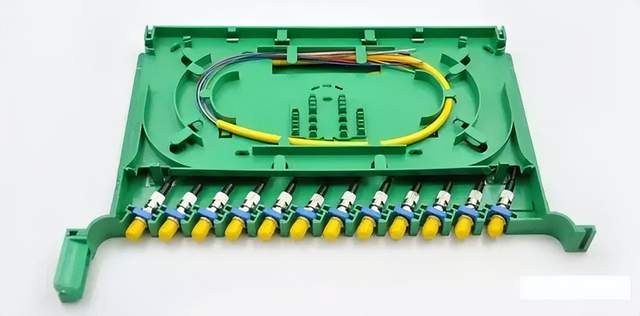

ST光纤适配器

功能种类

光纤配线架作为光缆线路的终端设备应具有4项基本功能。

• 固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
• 熔接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
• 调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
• 存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

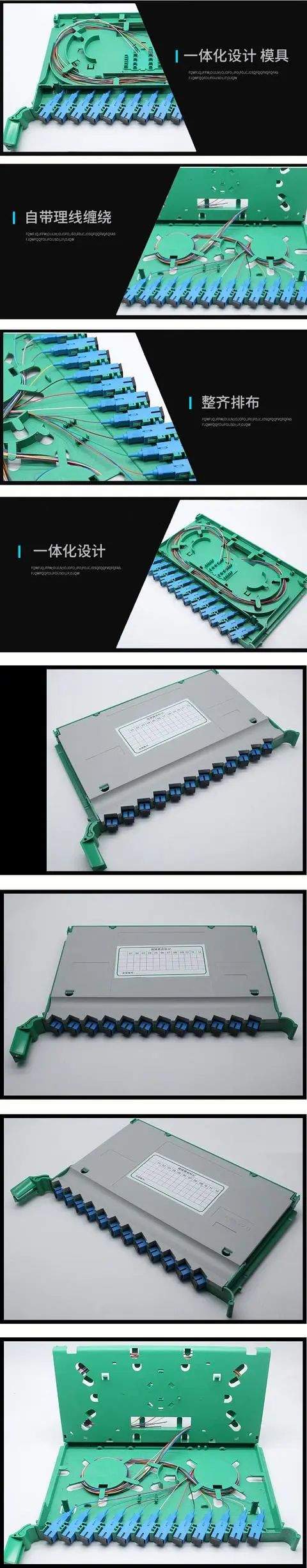

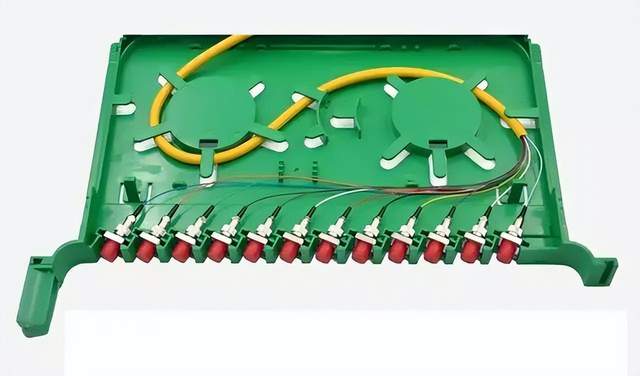

盘纤盘为什么叫一体化熔纤盘？它包含塑料盘、光纤耦合器、光纤尾纤（多数采用束状尾纤）。

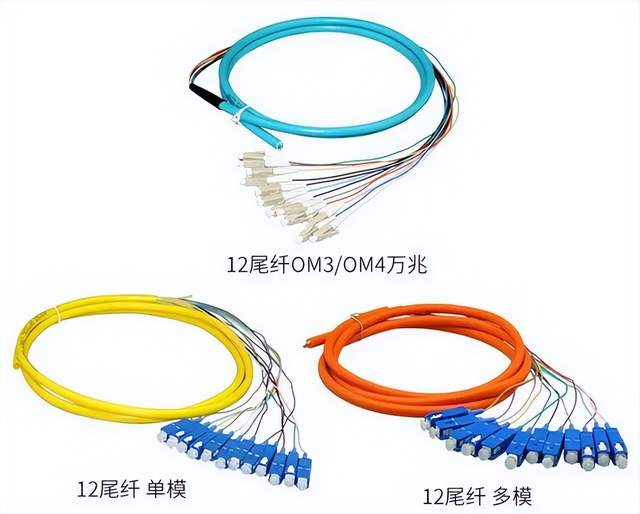

束状尾纤介绍

尾纤束，又称束状尾纤，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒、光纤配线架内，用于连接光缆与终端设备。

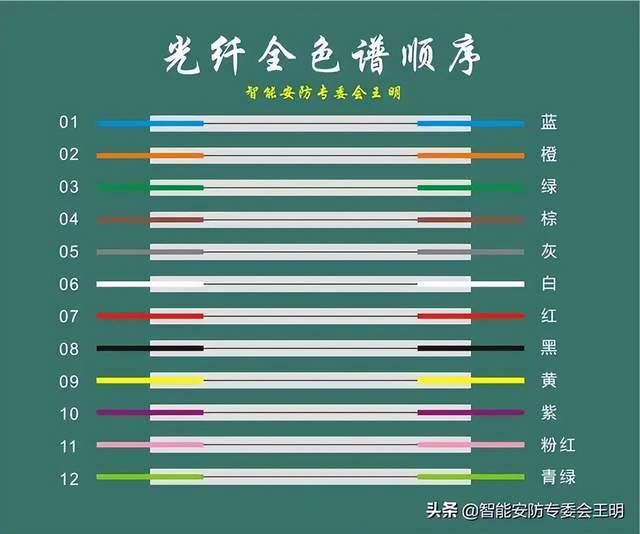

束状尾纤的色序一般按标准色谱顺序进行的。

光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面紧密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。

常用到的光纤耦合器如下：

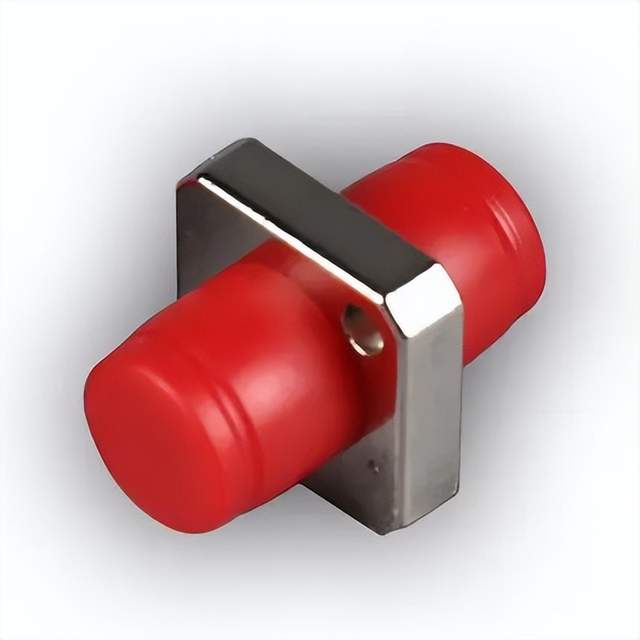

其中ODF中的FC耦合器一般用方形耦合器代替。

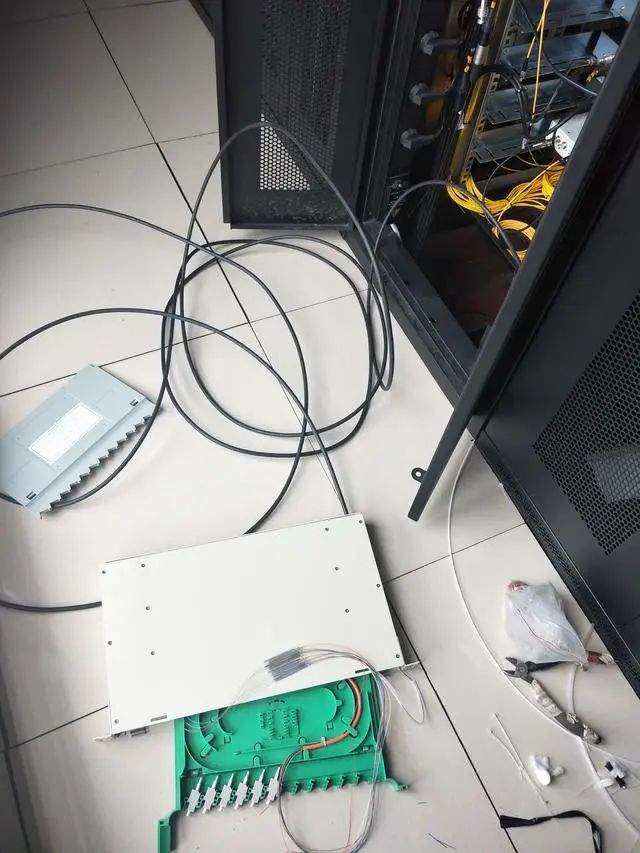

下面我们看一下ODF在实际中的应用。

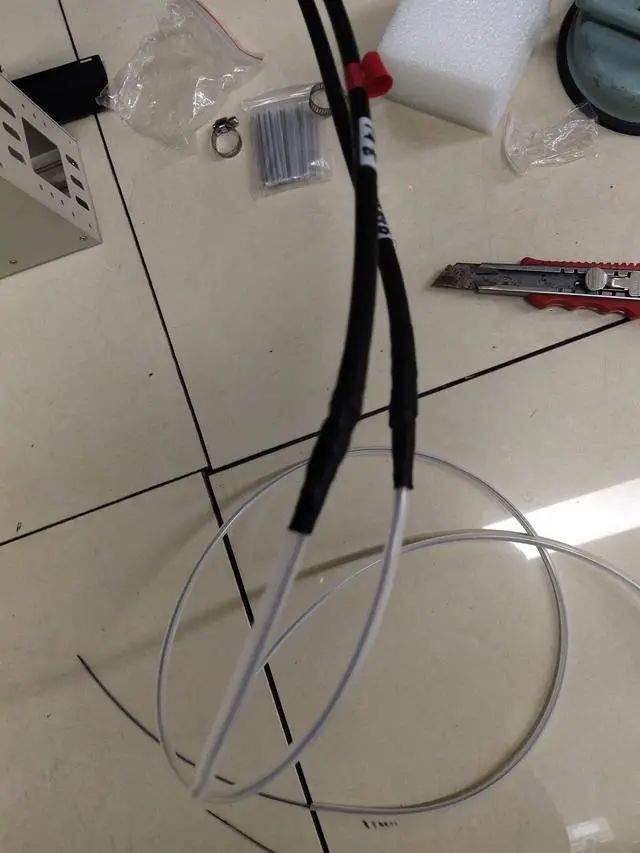

先剥光缆

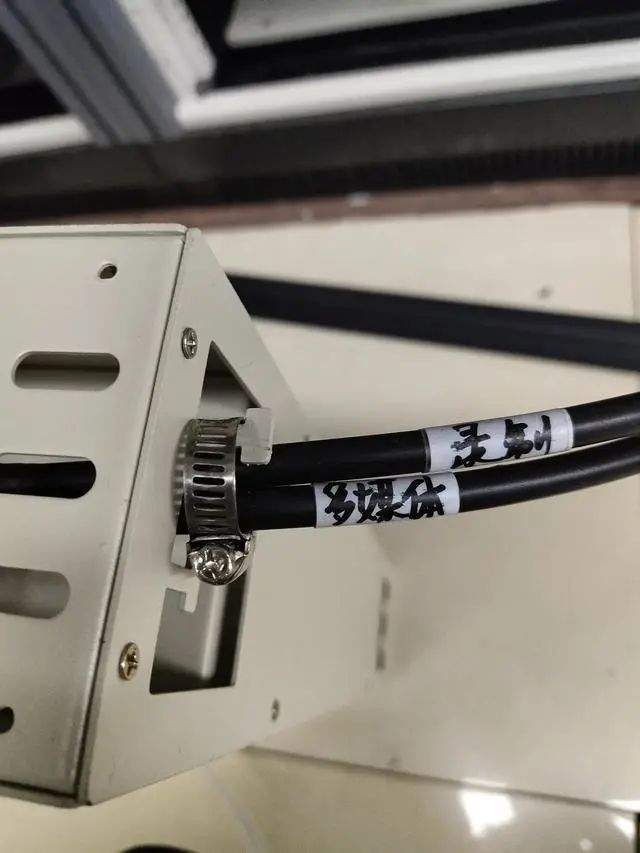

固定光缆

熔接

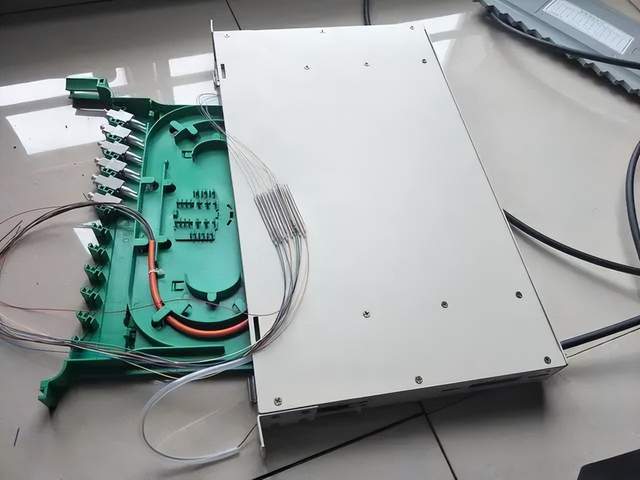

准备盘纤

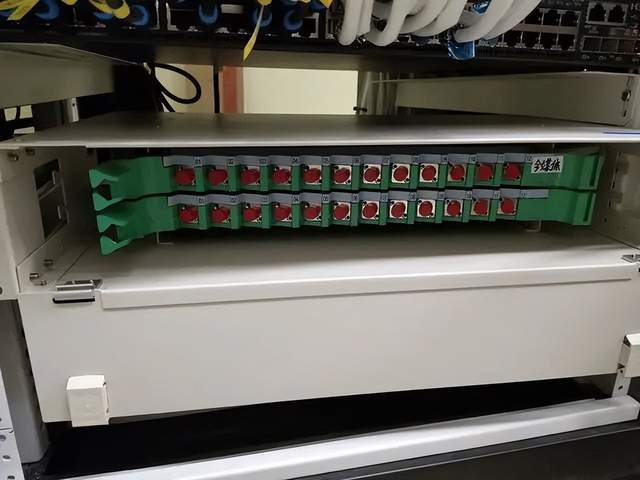

安装于网络机柜
