一、硬件软件需求

硬件：
① PC 机（带普通以太网卡）
② 交换机、以太网线
软件：
① GX Developer 8.1
② GX SimulatorV7.16
③ MX OPC
④ WINCC V7.3
⑤ Kepware 6.4.321

二、GX Developer程序编写及仿真

2.1 新建工程

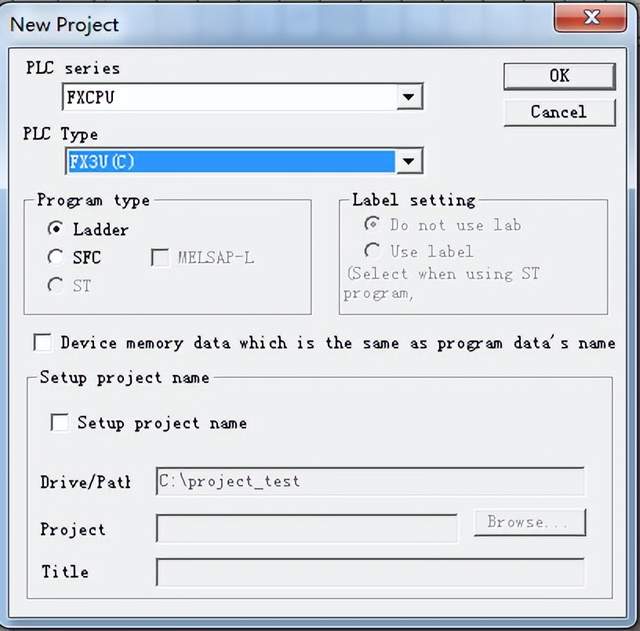

打开GX Developer软件，然后选择新建一个工程，PLC类型选择为FX3U（C）。

2.2 编写测试程序

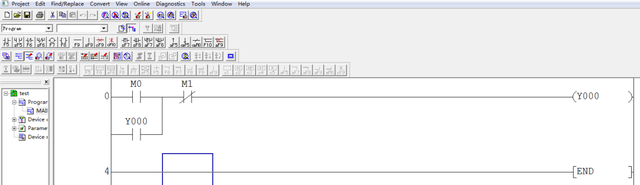

在主程序中编写一个简单的测试程序，以启停控制为例，如图所示

2.3 下载仿真运行程序

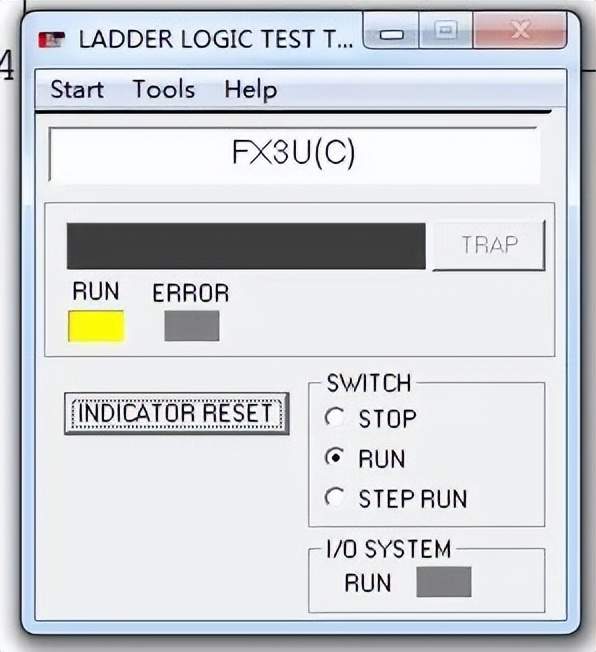

选择tools-start laader logic text,程序将下载到虚拟PLC中，下载完成PLC显示run模式。

三、使用三菱MX OPC软件连接虚拟PLC

3.1 创建new device

打开MXConfihurator，选择edit-newdevice，分别添加M0、M1、Y0变量

3.2 数据读取测试

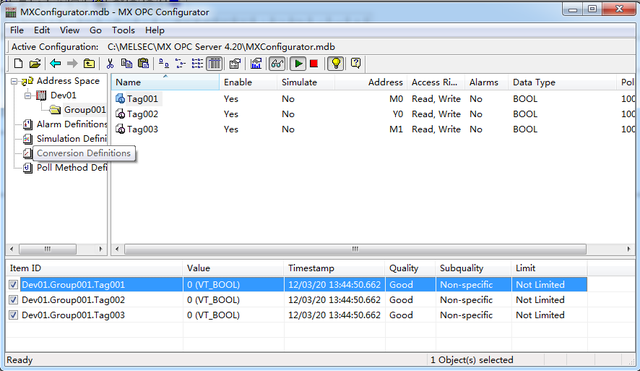

选择monitor view，然后查看数据的读取情况，quality显示good即为通讯成功，如图

四、使用kepware读取MX OPC数据

4.1 添加OPC 通道

创建新通道，添加OPC DA Client,然后分别关联M0、M1、Y0变量，如图

4.2 使用Quick client监视修改数据

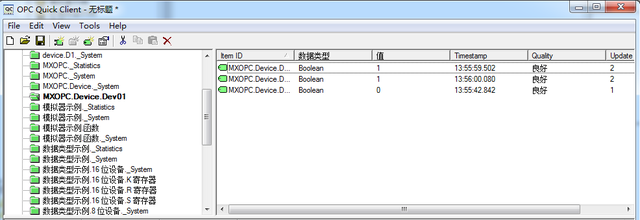

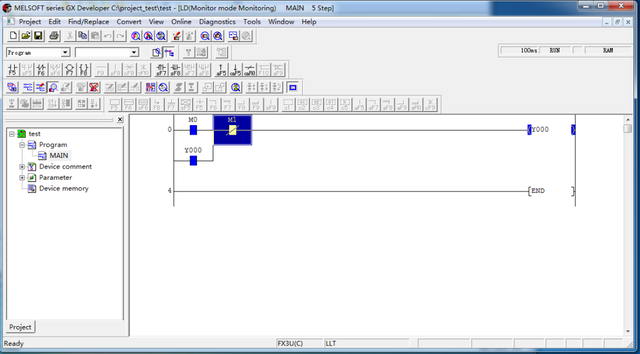

打开Quick client，将M0变量值由0变为1，数据变化同时，监视程序也相应变化。

五、WINCC添加OPC驱动及测试

5.1 添加新的驱动

打开 WinCC 软件新建一个项目，右键“变量管理”，点击添加新的驱动程序，添加“OPC”驱动，并关联变量。

5.2 监控变量数据

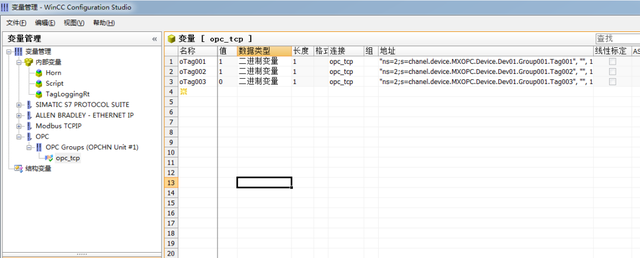

添加后的变量在图中左侧opc栏中，激活wincc运行以后可以看到连接状态正常，在右侧值一栏数据读取也正常，至此遍完成了从三菱虚拟PLC到wincc的OPC通讯。
