S7-1200 PLC 与HMI设备组态网络的连接

在图形化的网络图形视区中，可以很方便的将具有联网能力的设备进行组网。下面我们就简单介绍如何进行组态网络连接。

1.组态网络

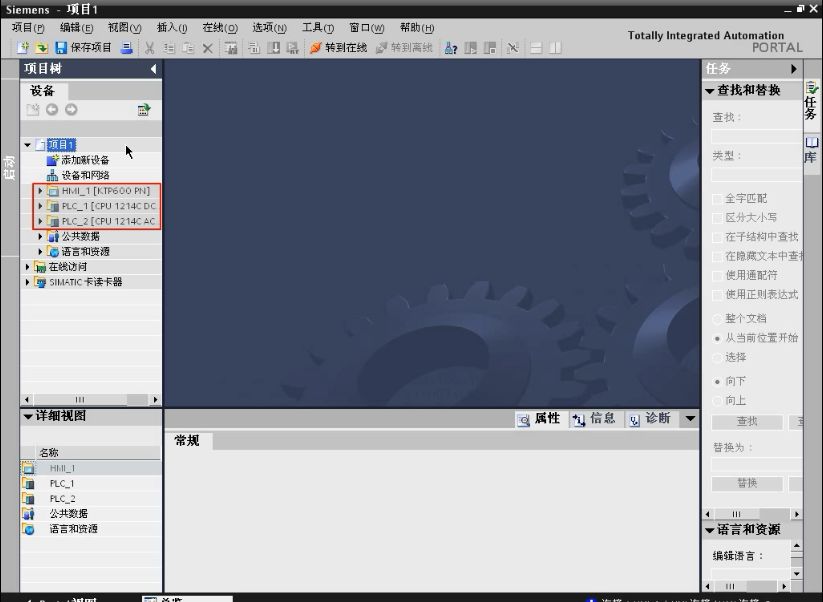

例如有两个S7-1200 PLC和一个HMI设备。

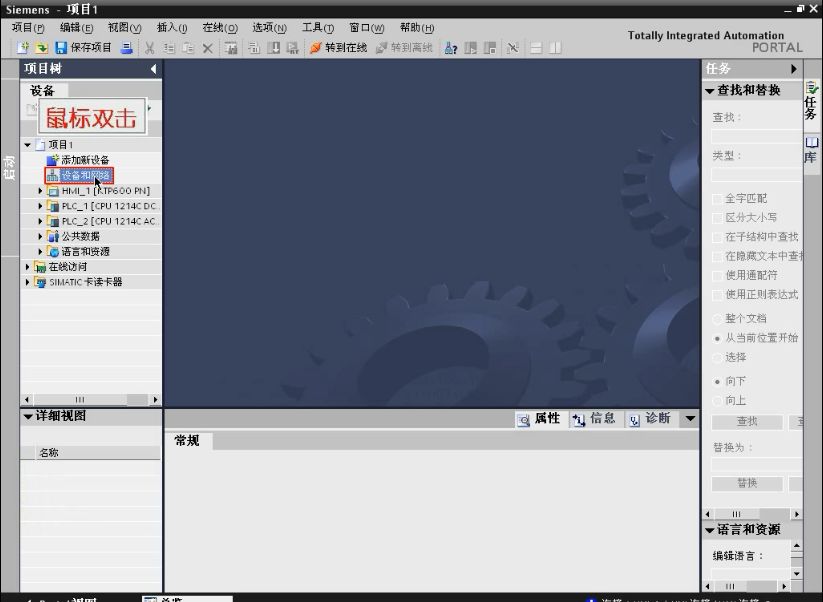

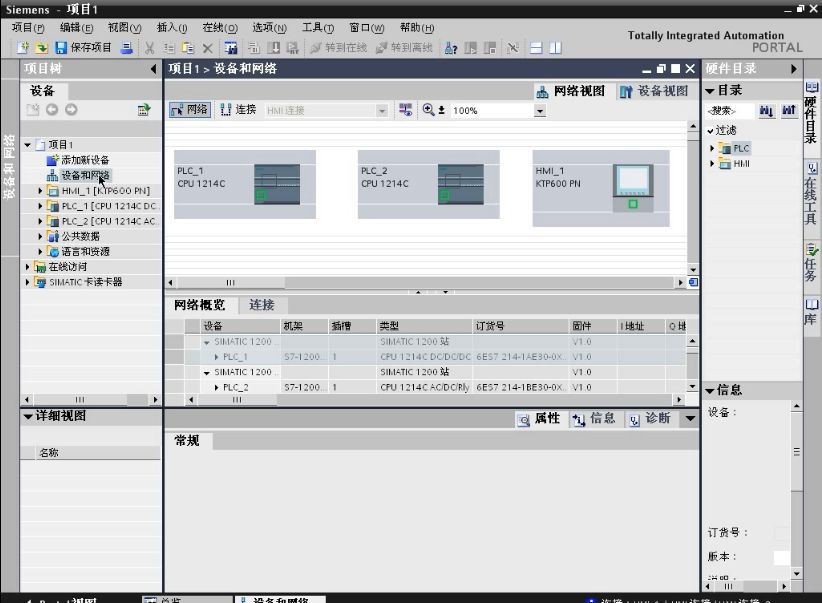

在这里我们可以看到项目中的所有设备。

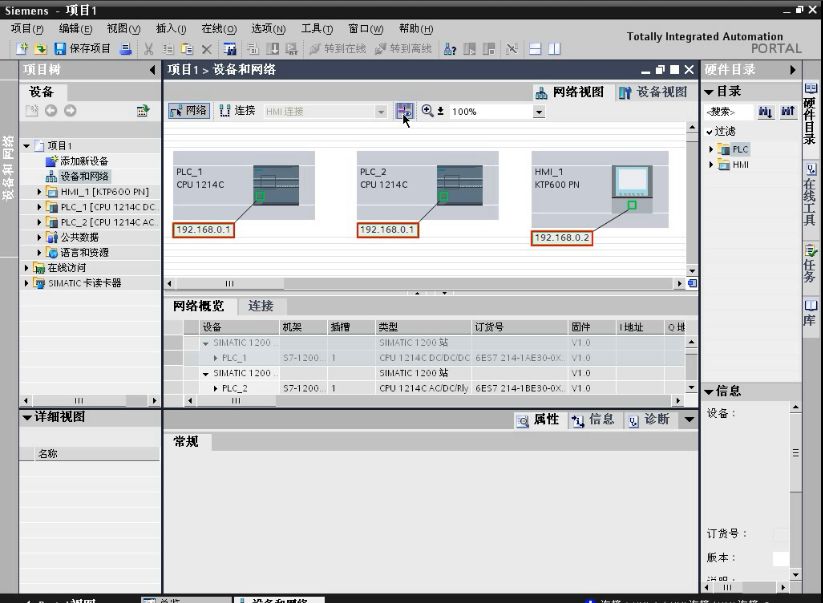

单击菜单栏中的显示地址标签按钮，可以看到每台设备的IP地址，其中两台PLC设备的IP地址相同。

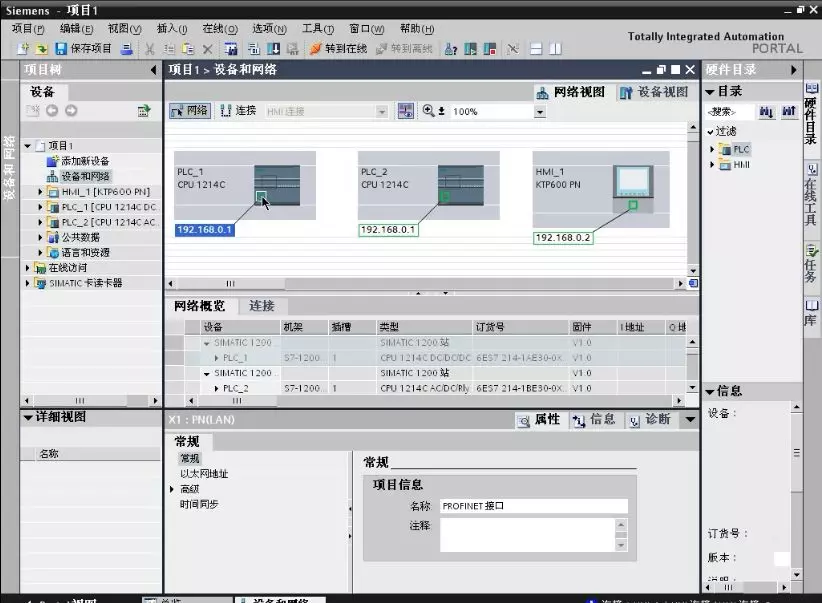

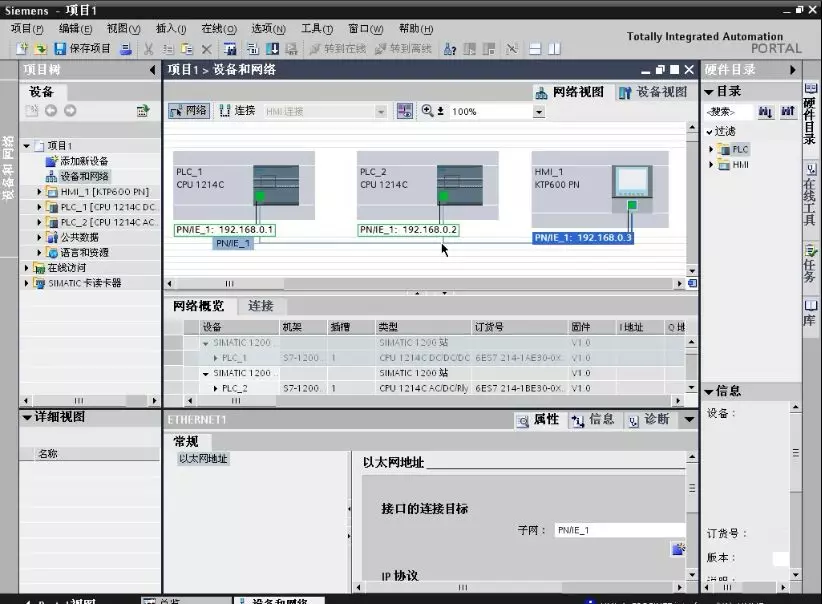

鼠标放在其中一个设备的网口位置，拖动到其他设备的网口位置上，则会自动分配IP地址。

2.组态HMI连接

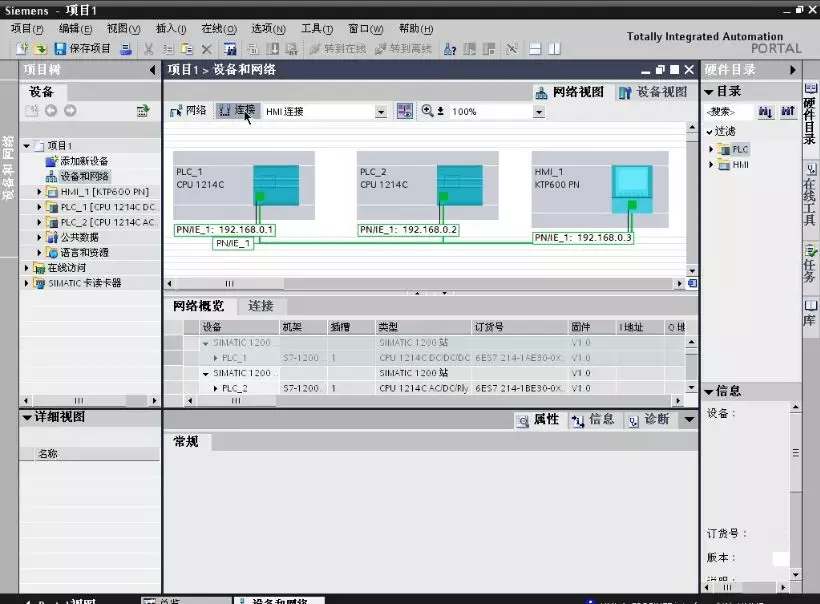

为了实现HMI和PLC的通信，必须组态HMI与PLC的连接。点击菜单栏中的“连接”，切换到该页面。

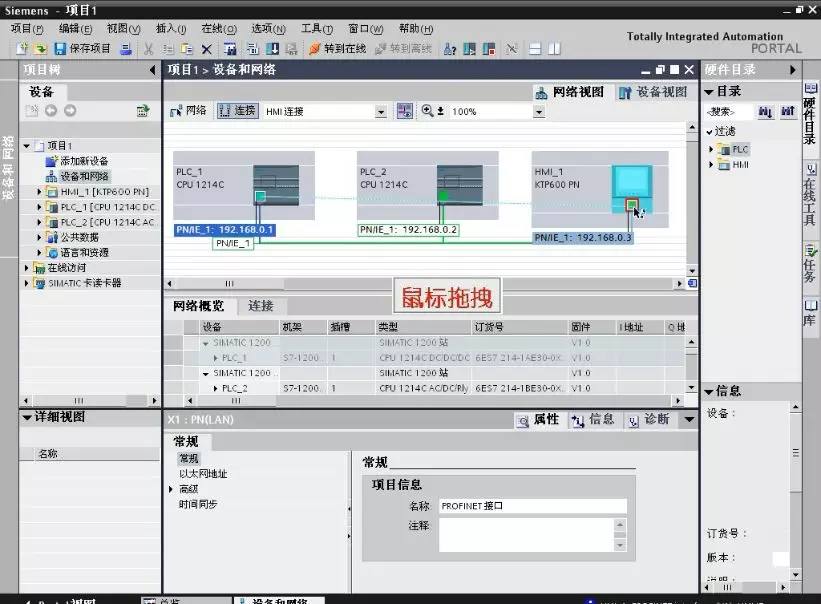

鼠标拖拽网口连线。

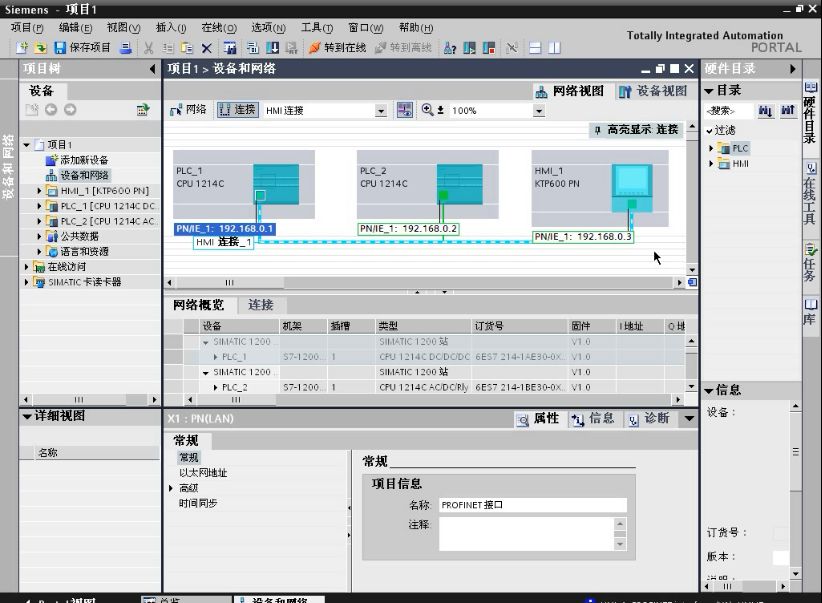

同理完成第二个PLC与HMI的连接。

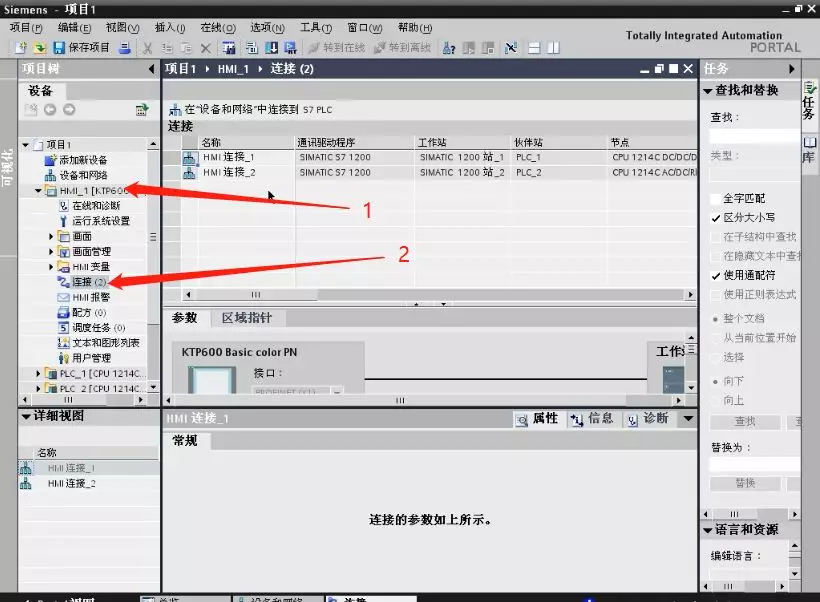

打开HMI的连接，刚才在网络视图中创建的HMI连接，自动添加到该设备的连接表中。
