三菱PLC控制变频器的通讯方法（一）

本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS-485通讯板或挂接一块RS-485通讯模块； 在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。

这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。

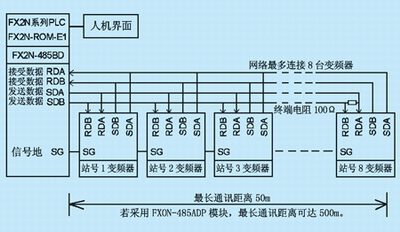

　                   图1 三菱PLC采用扩展存储器通讯控制变频器的系统配置

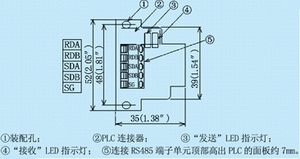

    图2 FX2N-485-BD通讯板外形图

  图3 三菱变频器 PU插口外形及插针号

FX2N系列PLC(产品版本V 3.00以上)1台(软件采用FX-PCS/WIN-C V 3.00版)；FX2N-485-BD通讯模板1块(最长通讯距离50m)；或FX0N-485ADP通讯模块1块+FX2N-CNV-BD板1块(最长通讯距离500m)；

FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内)带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、V500系列等，可以相互混用，总数量不超过8台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。)；

RJ45电缆(5芯带屏蔽)；终端阻抗器(终端电阻)100Ω；选件：人机界面(如F930GOT等小型触摸屏1台。

为了正确地建立通讯，必须在变频器设置与通讯有关的参数如“站号”、“通讯速率”、“停止位长/字长”、“奇偶校验”等等。变频器内的Pr.117~Pr.124参数用于设置通讯参数。

参数设定采用操作面板或变频器设置软件FR-SW1-SETUP-WE在PU口进行。

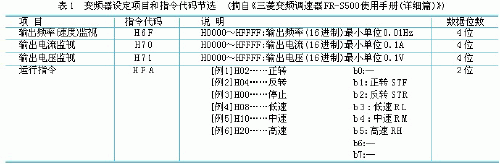

如表1所示。参数设定完成后, 通过PLC程序设定指令代码、数据和开始通讯, 允许各种类型的操作和监视。

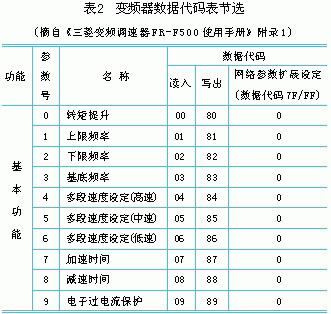

如表2所示

1、通讯方式

PLC与变频器之间采用主从方式进行通讯，PLC为主机，变频器为从机。1个网络中只有一台主机，主机通过站号区分不同的从机。它们采用半双工双向通讯，从机只有在收到主机的读写命令后才发送数据。
　

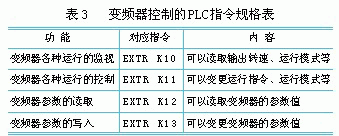

LD M8000 运行监视；EXTR K10 K0 H6F D0 EXTR K10：运行监视指令；K0：站号0；H6F：频率代码(见表1)； D0：PLC读取地址(数据寄存器)。指令解释：PLC一直监视站号为0的变频器的转速(频率)。
　

　　LD X0 运行指令由X0输入；
　　SET M0 置位M0辅助继电器；
　　LD M0
　　EXTR K11 K0 HFA H02 EXTR K11：运行控制指令； K0：站号0；HFA：运行指令(见表1)； H02：正转指令(见表1)。

AND M8029 指令执行结束； 字串9
　　RST M0 复位M0辅助继电器。
　　指令解释：PLC向站号为0的变频器发出正转指令。

　　LD X3 参数读取指令由X3输入；
　　SET M2 置位M2辅助继电器；
　　LD M2
　　EXTR K12 K3 K2 D2 EXTR K10：变频器参数读取指令； K3：站号3；K2：参数2-下限频率(见表2)； D2：PLC读取地址(数据寄存器)。
　　OR RST M2 复位M2辅助继电器。
　　指令解释：PLC一直读取站号3的变频器的2号参数-下限频率。
　

　　LD X1 参数变更指令由X3输入；
　　SET M1 置位M1辅助继电器；
　　LD M1
　　EXTR K13 K3 K7 K10 EXTR K13：变频器参数写入指令；K3：站号3；K7：参数7-加速时间(见表2)；K10：写入的数值。

字串1

　　EXTR K13 K3 K8 K10 EXTR K13：变频器参数写入指令；K3：站号3；K8：参数8-减速时间(见表2)； K10：写入的数值。
　　AND M8029 指令执行结束；
　　RST M1 复位M1辅助继电器。
　　指令解释：PLC将站号3的变频器的7号参数-加速时间、8号参数-减速时间变更为10。
