程序传送操作可用于传送和比较上位机与 PLC 内存中的程序，是实现在线监视PLC程序运行和在线编辑程序的前提。

（1）将程序从上位机传送到PLC

将上位机内编辑的程序、I/O 表、设置等传送到 PLC 的用户存储器中，具体步骤如下：

1）进入在线状态，选取主菜单中的“PLC（C）”项，在下拉菜单中单击“传送（R）”，弹出下级菜单，如图1所示。

如何将程序从上位机传送到PLC和将程序从PLC传送到上位机

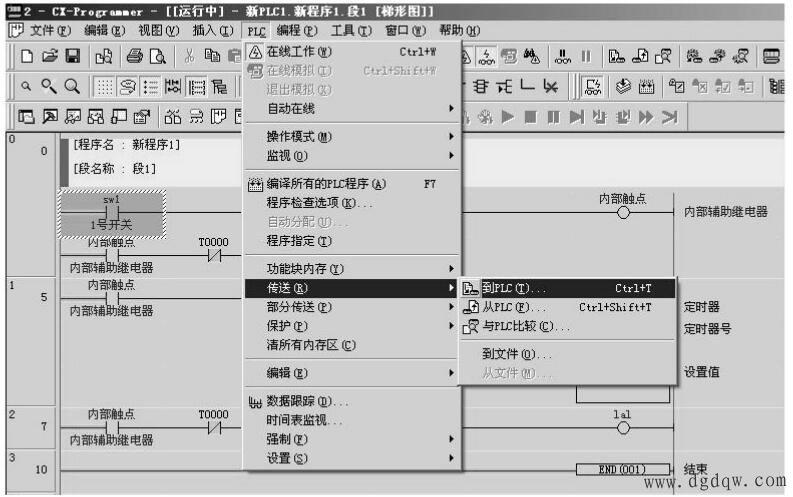

图1 从上位机下载梯形图到 PLC

2）选中“到 PLC（T）”后，弹出“下载选项”对话框，如图2所示。在选项中选中“程序”、“设置”、“符号”、“注释”、“程序索引”，单击“确定”按钮。

3）如果此时 PLC 正处于运行或监视状态时，将弹出一提示框，如图3所示，单击“是（Y）”按钮，PLC 将自动转换为编程状态，程序开始下载，如图4所示，显示下载程序的大小和进程。当下载成功后，单击“确定”按钮。此时，PLC 将恢复为运行或监视状态，开始运行新程序。

如何将程序从上位机传送到PLC和将程序从PLC传送到上位机

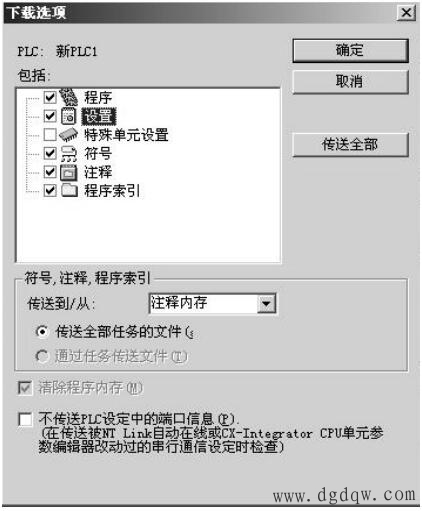

图 2 下载程序选项

如何将程序从上位机传送到PLC和将程序从PLC传送到上位机

图3 下载程序提示框

如何将程序从上位机传送到PLC和将程序从PLC传送到上位机

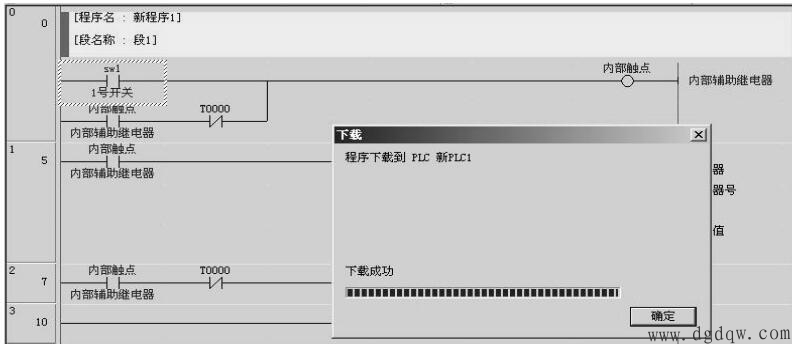

图4 梯形图下载进程

（2）将程序从PLC传送到上位机

上载的操作步骤与下载大同小异，在传送程序子菜单中选择“从 PLC（F）”，目的是将PLC 中的程序、I/O 表和指令表等传送到上位机中进行修改和编辑，在此不赘述。

“传送”子菜单中的其他选项，如“与 PLC 比较（C）”、“到文件（T）”和“从文件（M）”等操作比较简单，用户可以自学或参见相关手册。
