西门子PLC移位操作指令和循环指令的编程方法

移位操作指令：前世今生，它属于汇编语言逻辑指令中的一部分，它包括移位指令（含算术移位指令、逻辑移位指令），循环移位指令（含带进位的循环移位指令），双精度移位指令三大类。其功能为将目的操作数的所有位按操作符规定的方式移动1位或按寄存器CL规定的次数（0~255）移动，结果送入目的地址。目的操作数是8位（或16位）的寄存器数据或存储器数据。

一、指令简介

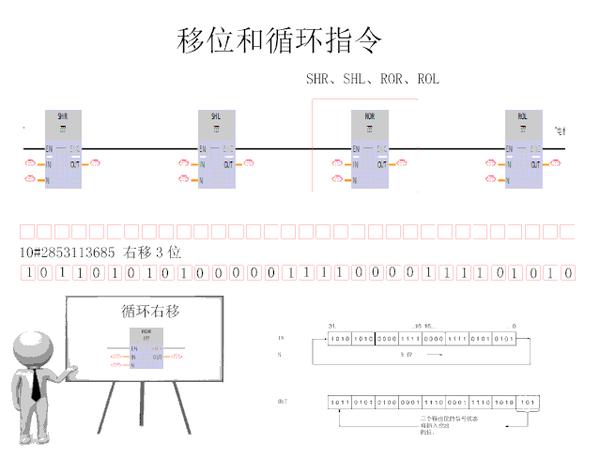

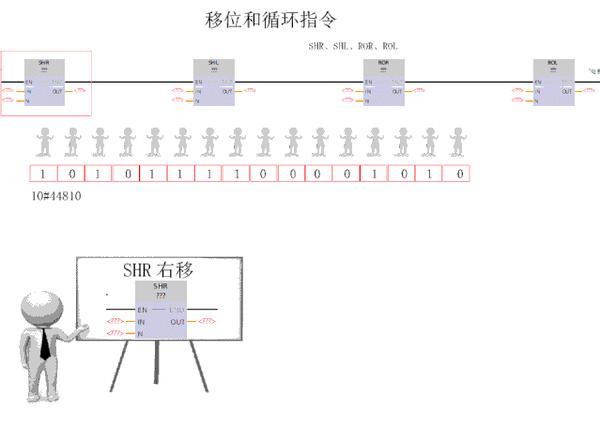

1.1SHR右移

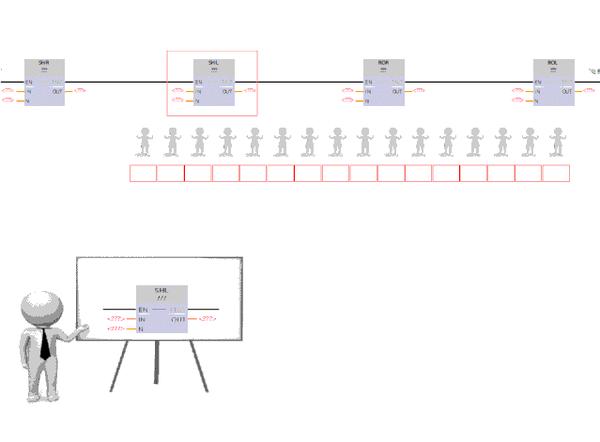

1.2 SHL左移

1.3 ROR：循环右移

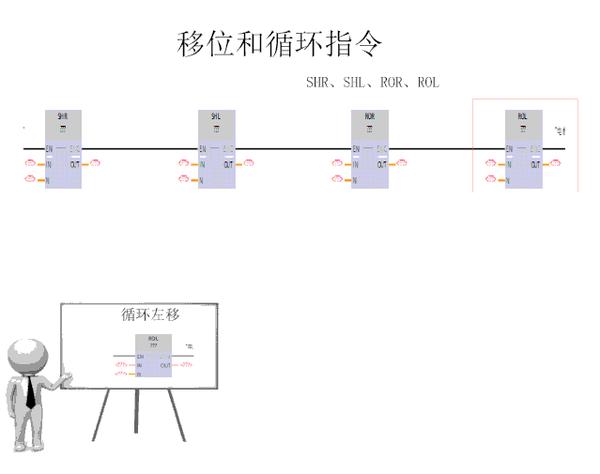

1.4 ROL：循环左移

二、实验编程

2.1 SHR右移 & SHL左移

程序编写：插入相关指令

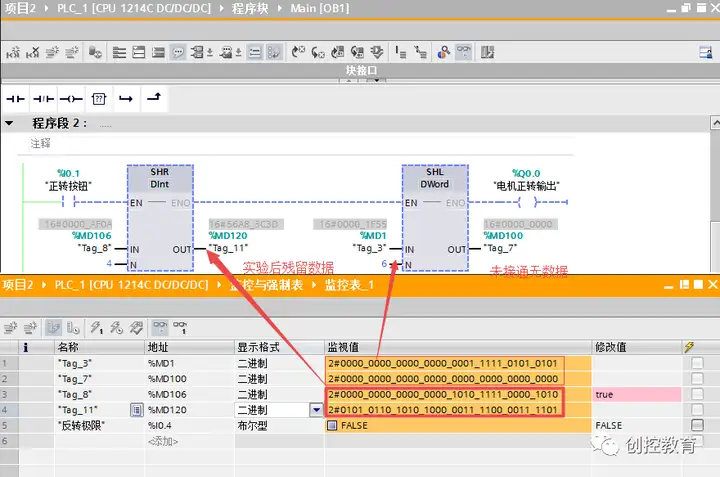

建立监控变量表

测试程序记录结果

右移空出位置填充1，左移空出位置填充0

2.2 ROR：循环右移 & ROL：循环左移

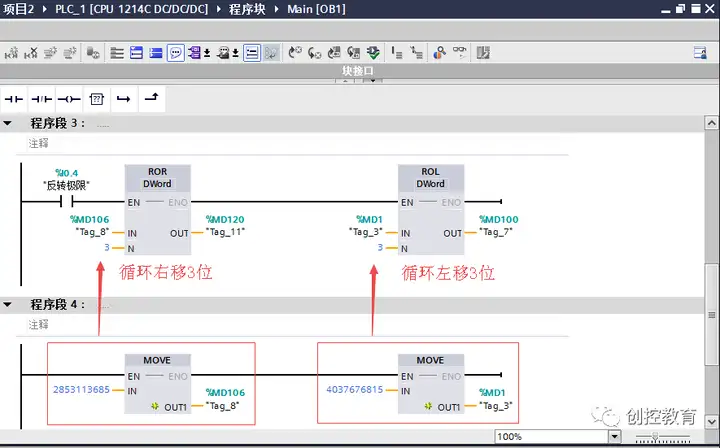

程序编写

变量监控表建立

测试程序记录结果
