西门子S7200 PLC自由口通讯程序的设计方法（含源码）

1、设置通讯参数:如果是集成在本机上基于RS485口，在SMB30中设置(prot0口);如果是采用通讯信号板，则在SMB130中设置(prot1口),这2个地址的设置，仅仅是对应的通讯口的不同，参数是相同的。

2、定义接收信息的控制字节，对于prot0口在SMB87；对于prot1口在SMB187中设置。

3、设置根据接收控制字节、通讯参数的通讯数据。

端口0:

SMB87/SMB88/SMW90/SMW92;

端口1:

SMB188/SMB189/SMW190/SMW192。

(根据协议用户自由选择)

4、设置通讯数据总字节数，SMB94/SMB194。（范围1~255）。

5、设置中断事件号、开中断。发送完成中断及接收完成中断。

6、启用发送指令XMT。

7、在发送完成中断里编写接收指令RCV；在接收完成中断里编写发送指令XMT。

假设：做这样一个例子，让西门子200smart PLC本机RS485口发送一串字符（siemens）到串口调试软件的信息接收区，串口调试软件的发送区发送一串（ni hao！）到200smart plc数据寄存器VB102开始的6个字节中，接收信息启用起始符、结束符方式。

做这个程序前先定义好一些通讯参数:(按上面的7点内容展开)

定义SMB30: 自由口通讯、频率9600、无校验，SMB30=16#09

定义SMB87: 启用接收信息控制、启用起始符、结束符,SMB87=16#E0

设置起始符: SMB88=16#3A(自由选取)

设置结束符: SMB89=16#0A(自由选取)

设置中断事件号: 发送完成中断事件号9;接收完成中断事件号23

开中断

在上述初始化程序中，启用发送指令，并编写相应的程序

定义好发送和接收数据的数据储存地址区

西门子S7-200 PLC专用无线通讯终端

了解详情点击下图

程序样例

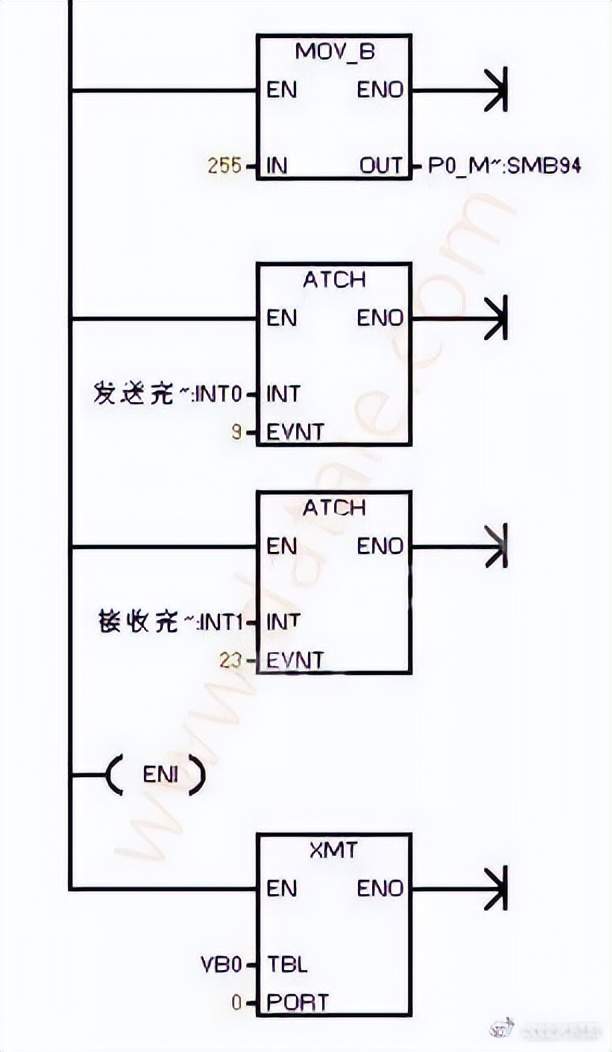

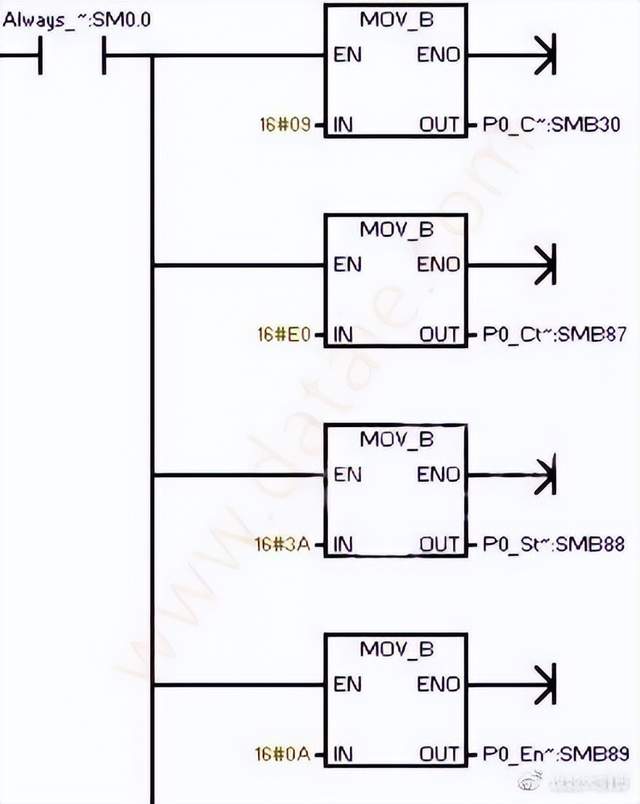

1、通讯初始化子程序。

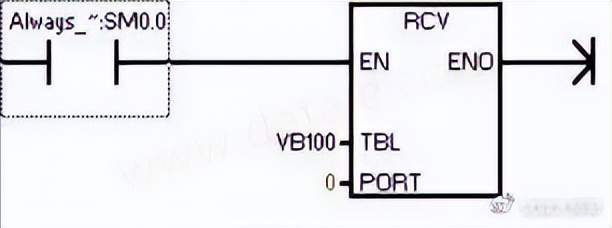

2、在发送完成中断中调用接收指令。

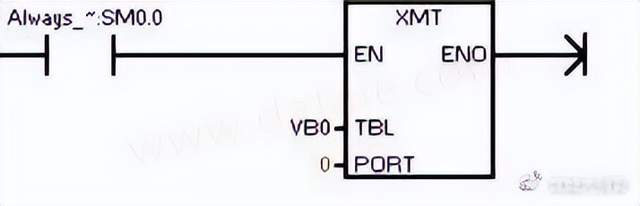

3、在接收完成中断中调用发送指令。

4、在主程序中调用通讯初始化子程序。

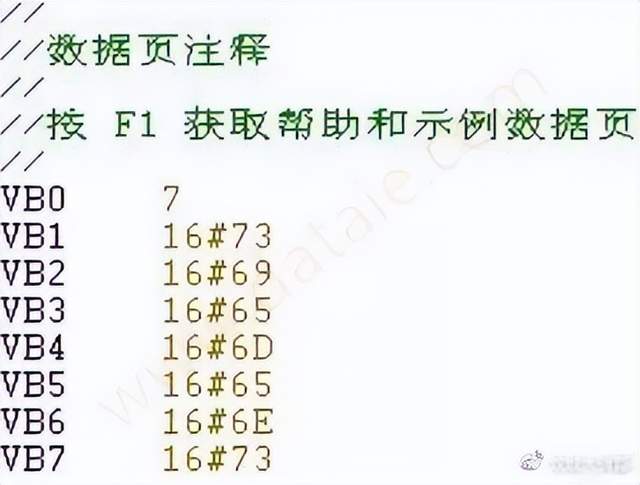

5、定义发送数据块数据：

(发送字符siemens: 16#73; 16#69; 16#65; 16#6D; 16#65; 16#6E; 16#73)在数据块中写入，其中VB0是发送数据字符的个数不参与通讯。

6、需要注意的一些问题：在“系统块”中设置“启动”项“cpu模式”为“RUN”并确定。

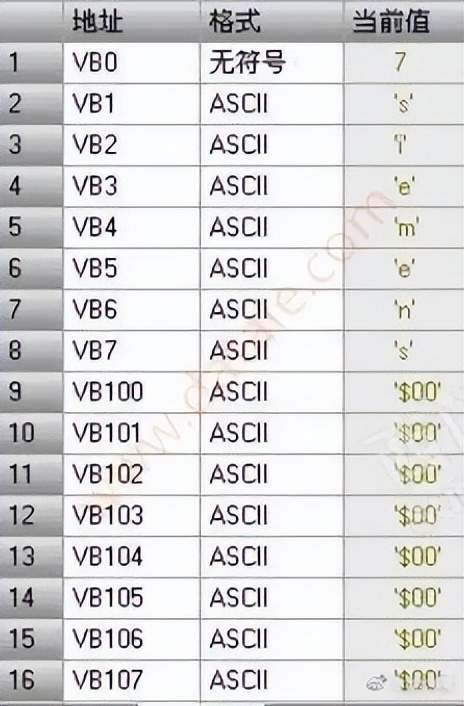

7、编译、保存用户程序，将程序下载到cpu中并运行cpu：创建一个便于观察的“状态图表”：将发送和接收的数据切换到ASCLL显示模式，并监控。

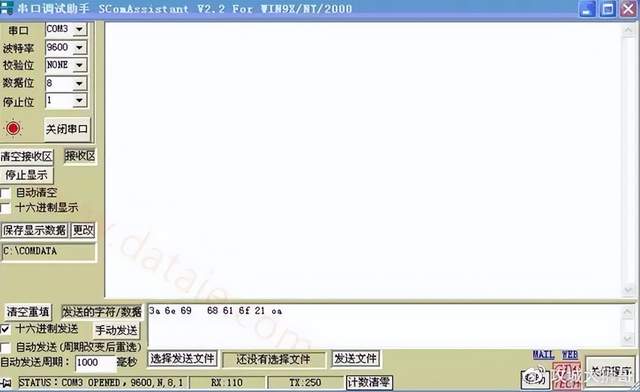

8、连接通讯电缆，打开串口调试软件，设置好于PLC通讯SMB30一致的通讯参数，并在数据发送区填写好等待发送的数据：由起始符开始......到结束符。

16#3A 16#6E 16#69 空格(占一个字符) 16#68 16#61 16#6F 16#21 16#0A

9、这时，只要我点击串口调试软件发送区的“手动发送”按钮，软件的接收区如果通讯正常就会显示“Siemens”的字符。

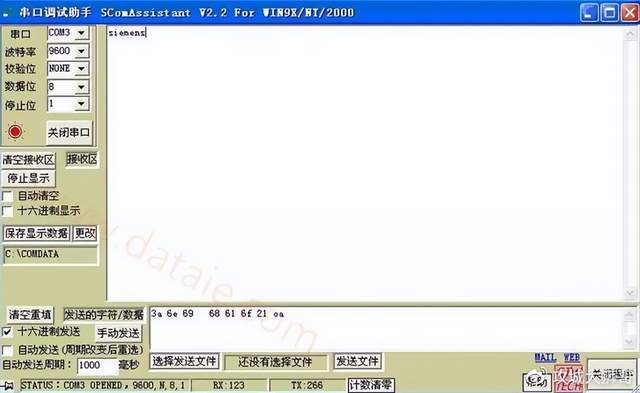

10、观察串口调试软件的接收区回传回来的siemens字符。

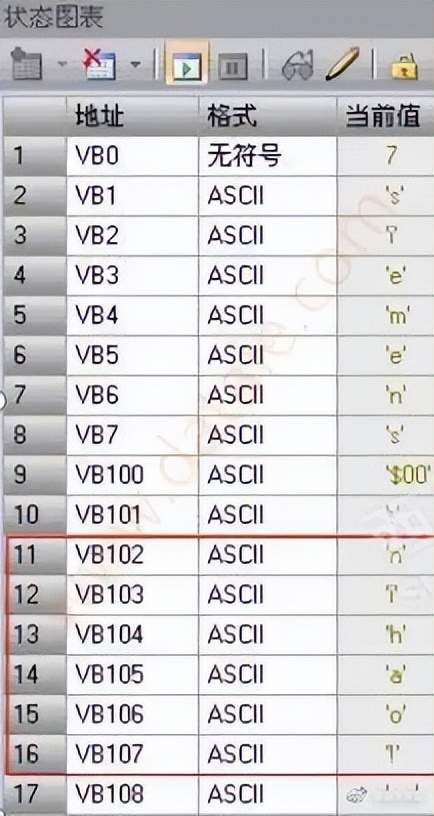

11、回过来观察PLC“状态图表”中的显示部分内容。

一个简单的数据发送和接收程序编写、调试已经完成。其他复杂的通讯都是基于这种模式编写的。无非就是教案或者数据格式等不一样。
