存储卡功能

S7-1500使用SIMATIC存储卡作为程序存储器。SIMATIC存储卡主要有以下功能：

1. 作为CPU的装载存储区，离开存储卡CPU就无法运行。
2. 可以用于更新S7-1500CPU及集中式IO模块的固件版本。
3. 读取服务数据。

清除存储卡中的项目数据

有些情况需要清除存储卡中的项目数据：

1. 忘记了设置的读写保护密码，如果需要再次下载程序时。
2. 当前要下载的博途项目版本比存储卡里的项目版本低，比如，存储卡中的博途项目版本是V16，但是当前需要下载V15版本的项目，就有可能下载不了。
3. 下载项目过程中发生了意外终止，比如网络中断，这样会造成存储卡中的项目不完整，TIA STEP7无法再连接CPU进行下载。

清除存储卡项目数据的方法：

1. 通过 CPU 的显示屏进行格式化。
2. 使用TIA STEP 7 进行格式化。
3. 使用市售SD卡读卡器删除项目文件。

1.通过 CPU 的显示屏进行格式化

这种方式无需额外硬件和软件，但要求CPU和显示屏的固件版本必须大于或等于V2.0。这种方式适用于忘记读写保护密码的情况。具体操作步骤如下：

(1) 通过左右箭头键选择Settings菜单，点击OK键进入，如图1所示。

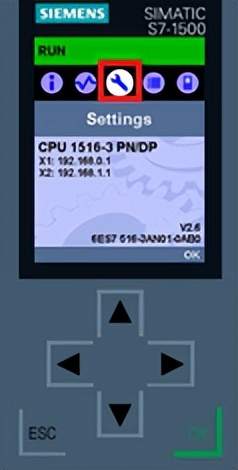

图 1 选择进入Settings菜单

(2) 通过下箭头键选择Card handling菜单项，单击OK键进入，如图2所示。

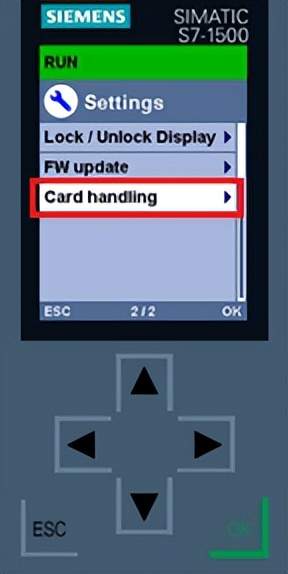

图 2 选择进入Card handling菜单项

(3) 选择Format card菜单项，单击OK键进入，如图3所示。

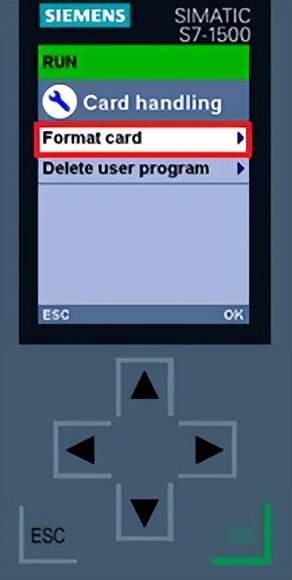

图 3 选择进入Format card菜单项

(4) 单击OK键确认进行格式化操作，PLC将进入STOP模式，如图4所示。

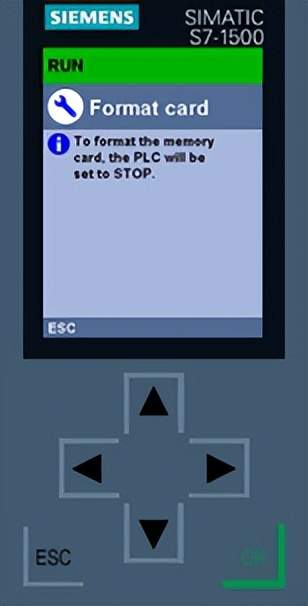

图 4 确认格式化操作

2.使用TIA STEP7 进行格式化

这种方式需要一台安装了博途软件的计算机，并跟CPU在线连接，这种方式不适用于忘记读写保护密码的情况。

具体操作步骤如下：

① 在项目树中双击“在线访问”。
② 选择电脑网卡。
③ 双击“更新可访问的设备”菜单项。
④ 选择搜索到的连接的CPU。
⑤ 打开 CPU 的“在线与诊断”视图。
⑥ 选择"功能"菜单中的"格式化存储卡"。
⑦ 单击"格式"。
⑧ 单击"是"确认提示。

上述操作步骤如图 5 所示。

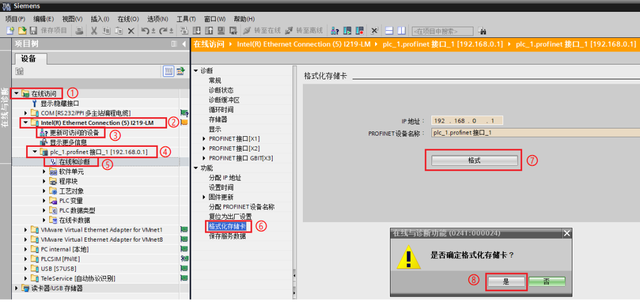

图 5 TIA STEP7 格式化操作

3.使用市售SD卡读卡器删除项目文件

这种方式需要一台计算机和市售SD卡读卡器，不需要安装博途软件，这种方式适用于忘记读写保护密码的情况。具体操作步骤如下：

1. 将 SIMATIC 存储卡插入到SD卡读卡器。
2. 通过 Windows 资源管理器打开读卡器。
3. 删除如图6所示的项目数据文件。

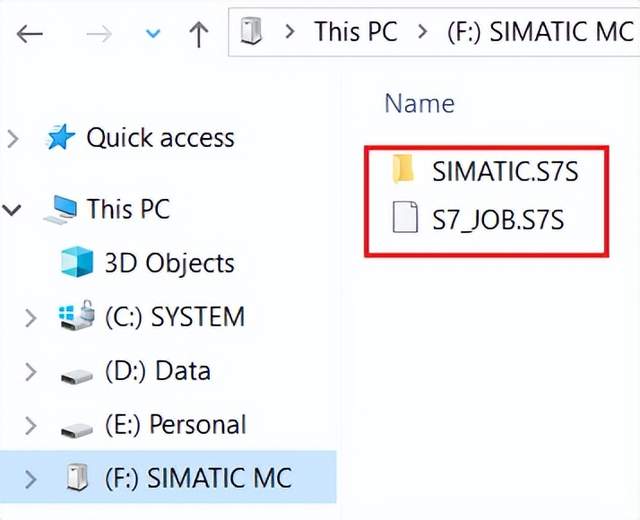

图 6 市售SD卡读卡器删除项目文件

4. 在从读卡器中拔除存储卡之前应先操作“弹出”(Eject) ，如图7所示，否则可能会丢失数据。

图 7 “弹出”存储卡

注意：如果电脑设置了显示隐藏文件，还可以看到隐藏的系统文件，如图8所示，这些系统文件是不能删除的，也不允许对存储卡进行windows的格式化。

图 8 不能删除系统文件
