博途SCL编程入门要点！

（1）SCL 编程语言

SCL（Structured Control Language，结构化控制语言）是一种基于 PASCAL 的高级编程语言。这种语言基于标准 DIN EN 61131-3（国际标准为 IEC 1131-3）。根据该标准，可对用于可编程逻辑控制器的编程语言进行标准化。SCL 编程语言实现了该标准中定义的 ST 语言 (结构化文本) 的 PLCopen 初级水平。S7-1200从V2.2版本开始支持SCL语言。

（2）语言元素

SCL 除了包含 PLC 的典型元素（例如，输入、输出、定时器或存储器位）外，还包含高级编程语言。

• 表达式
• 赋值运算
• 运算符

（3）程序控制语句

SCL 提供了简便的指令进行程序控制。例如，创建程序分支、循环或跳转。

（4）应用

因此，SCL 尤其适用于下列应用领域：

• 数据管理
• 过程优化
• 配方管理
• 数学计算 / 统计任务

表达式将在程序运行期间进行运算，然后返回一个值。一个表达式由操作数（如常数、变量或函数调用）和与之搭配的操作符（如 *、/、+ 或 -）组成。通过运算符可以将表达式连接在一起或相互嵌套。

（1）运算顺序：表达式将按照下面因素定义的特定顺序进行运算

• 相关运算符的优先级，优先级数越小越优先
• 同等优先级运算符的运算顺序按照从左到右的顺序
• 赋值运算的计算按照从右到左的顺序进行
• 括号优先级最高

（2）表达式类型：不同的运算符，分别可使用以下不同类型的表达式

• 算术表达式
• 关系表达式
• 逻辑表达式

（1）算术表达式既可以是一个数字值，也可以是由带有算术运算符的两个值或表达式组合而成。算术运算符可以处理当前 CPU 所支持的各种数据类型。如果在该运算中有 2 个操作数，那么可根据以下条件来确定结果的数据类型：

• 如果这 2 个操作数均为有符号的整数，但长度不同，那么结果将采用长度较长的那个整数数据类型（例如，Int + DInt = DInt）。
• 如果这 2 个操作数均为无符号整数，但长度不同，那么结果将采用长度较长的那个整数数据类型（例如，USInt + UDInt = UDInt）。
• 如果一个操作数为有符号整数，另一个为无符号整数，那么结果将采用另一个长度较大的有符号数据类型（其包含此无符号整数）（例如，SInt + USInt = Int）
• 如果一个操作数为整数，另一个为浮点数，那么结果将采用浮点数的数据类型（例如，Int + Real = Real）。
• 如果 2 个操作数均为浮点数，但长度不同，结果将采用长度较长的那个浮点数的数据类型（例如，Real + LReal = LReal）。
• 对于操作数为"Time"和"日期和时间"数据类型组，运算结果的数据类型请参见表1。

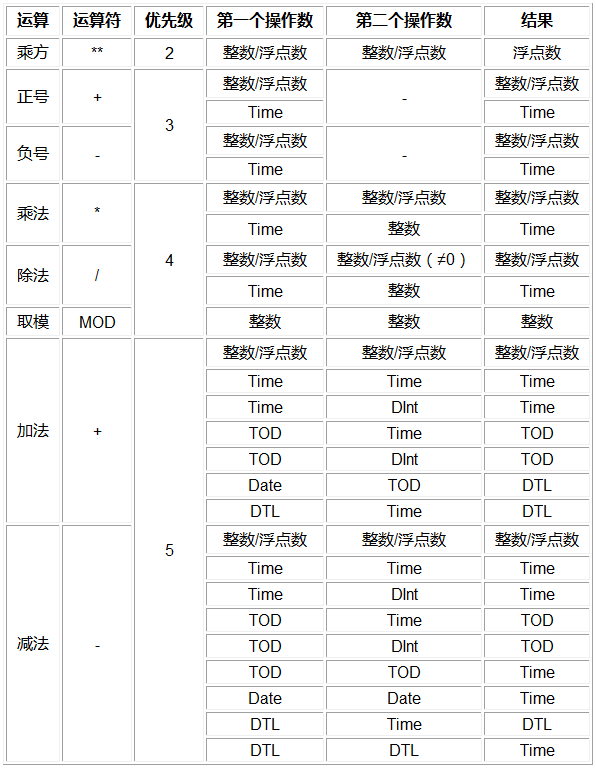

（2）算术表达式的数据类型：下表列出了在算术表达式中可使用的数据类型

（3）示例

以下为一些算术表达式的示例：

"MyTag1":= "MyTag2" * "MyTag3";

（1）关系表达式将两个操作数的值或数据类型进行比较，然后得到一个布尔值。如果比较结果为真，则结果为 TRUE，否则为 FALSE。关系运算符可以处理当前 CPU 所支持的各种数据类型。结果的数据类型始终为 Bool。编写关系表达式时，请注意以下规则：

• 以下数据类型组中的所有变量都可以进行比较：
• 整数/浮点数
• 位、位序列
• 字符串
• 对于以下数据类型，只能比较相同类型的变量：
• TIME
• 日期和时间
• UDT
• Array
• Struct
• Variant

• String 比较是对于 Windows 字符集编码的字符进行比较；而 WSting比较则是对 UTF-16 编码的字符进行比较。在比较过程中，将比较变量的长度及各字符对应的数值。
• Array 比较需要数组维度、数组元素数据类型与数量完全相同
• UDT、Array、Struct、Variant等进行的比较只能使用S7-1200 V4.2及其以上的版本。

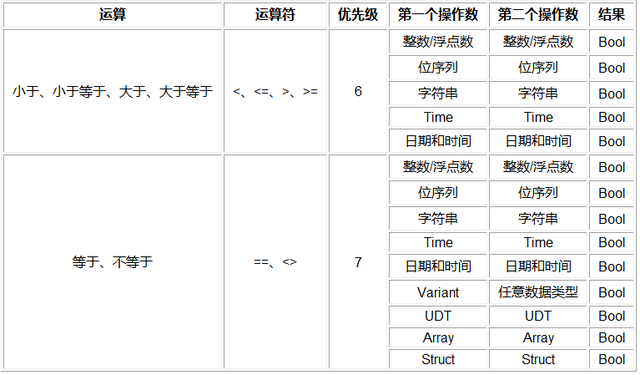

（2）关系表达式的数据类型：下表列出了在关系表达式中可使用的数据类型/数据类型组：

（3）示例

以下举例说明了一个关系表达式：

IF a > b THEN c:= a;
IF A > 20 AND B < 20 THEN C:= TRUE;
IF A<>(B AND C) THEN C:= FALSE;

（1）逻辑表达式由两个操作数和逻辑运算符（AND、OR 或 XOR）或取反操作数 (NOT) 组成。逻辑运算符可以处理当前 CPU 所支持的各种数据类型。如果两个操作数都是 Bool 数据类型，则逻辑表达式的结果也为 Bool数据类型。如果两个操作数中至少有一个是位序列，则结果也为位序列而且结果是由最高操作数的类型决定。例如，当逻辑表达式的两个操作数分别是 Byte 类型和 Word 类型时，结果为 Word类型。逻辑表达式中一个操作数为 Bool类型而另一个为位序列时，必须先将 Bool类型的操作数显式转换为位序列类型。

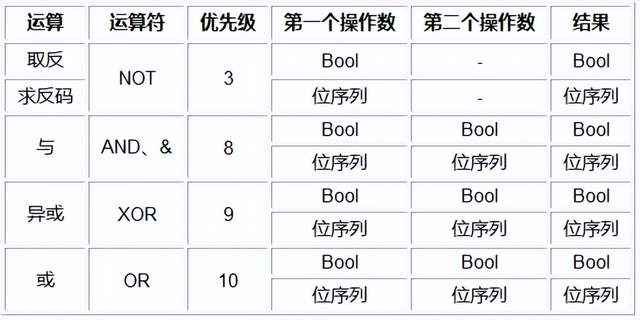

（2）逻辑表达式的数据类型：下表列出了逻辑表达式中可使用的数据类型

（3）示例

以下为一个逻辑表达式的示例：

IF "MyTag1" AND NOT "MyTag2" THEN c := a;
MyTag := A OR B;

（1）通过赋值运算，可以将一个表达式的值分配给一个变量。赋值表达式的左侧为变量，右侧为表达式的值。函数名称也可以作为表达式。赋值运算将调用该函数，并返回其函数值，赋给左侧的变量。赋值运算的数据类型取决于左边变量的数据类型。右边表达式的数据类型必须与该数据类型一致。赋值运算的计算按照从右到左的顺序进行。可通过以下方式编程赋值运算：

• 单赋值运算：执行单赋值运算时，仅将一个表达式或变量分配给单个变量：
• 示例：a := b;
• 多赋值运算：执行多赋值运算时，一个指令中可执行多个赋值运算。
• 示例：a := b := c;
• 此时，将执行以下操作：
• b := c;
• a := b;
• 组合赋值运算：执行组合赋值运算时，可在赋值运算中组合使用操作符"+"、"-"、"*"和"/"：
• 示例：a += b;
• 此时，将执行以下操作：
• a := a + b;
• 也可多次组合赋值运算：
• a += b += c *= d;
• 此时，将按以下顺序执行赋值运算：
• c := c * d;
• b := b + c;
• a := a + b;

（2）示例：

下表举例说明了单赋值运算的操作：

下表举例说明了多赋值运算的操作：

下表举例说明了组合赋值运算的操作：

（1）SCL寻址分为符号寻址与地址寻址：

• 符号寻址
• DB块变量："DB块名称"（."变量名称"）
• PLC变量：变量名称
• 局部变量：#变量名称
• 地址寻址
• DB块变量：%DB块号（.变量地址），TIA PORTAL软件会判断该地址有没有对应符号名称，如果有则立即转换为符号名称，没有则保留绝对地址
• PLC变量：%变量地址，TIA PORTAL软件会判断该地址有没有对应符号名称，如果有则立即转换为符号名称，没有则新建符号名称
• Temp变量：SCL不支持非优化FC/FB的Temp变量的地址寻址

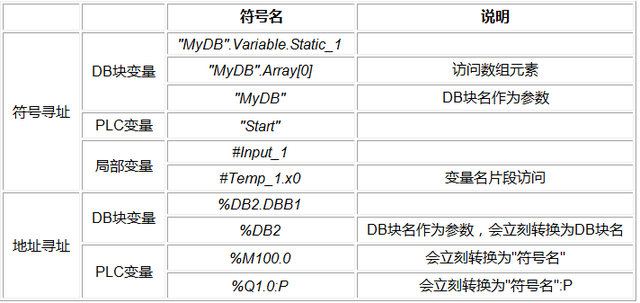

（2）举例：

（1）程序调用分为以下几类：

• FC调用
• FB调用
• FB多重背景调用

调用可以从指令列表或者项目树程序块中拖拽入程序编辑区域，也可以直接输入。

（2）FC调用：格式如下

• "FC块名称"(输入形参:=实参,输出形参=>实参,输入输出形参:=实参...)
• 返回值:=“FC块名称”(输入形参:=实参,输出形参=>实参,输入输出形参:=实参...)

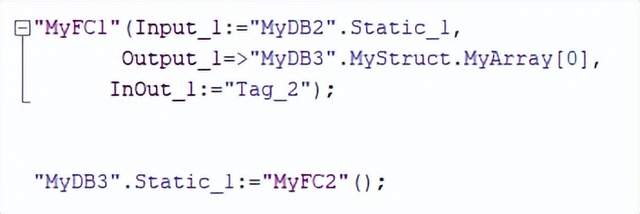

FC调用需要确保所有形参都有对应实参。如果没有参数的FC也需要有括号。如下图所示的例子：

（3）FB调用：格式如下

"背景数据块名称"(输入形参:=实参,输出形参=>实参,输入输出形参:=实参...)

一般情况下，FB的简单数据类型形参可以没有对应实参，复杂数据类型的输入、输出也可以没有对应实参，所以FB可以隐藏或不隐藏不出现的形参。如果没有参数的FB也需要有括号。如下图所示例子：

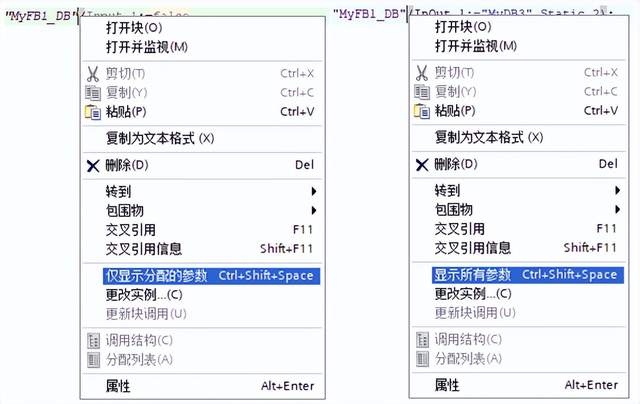

如下图所示，当FB的参数全部显示，在背景数据块右键可以激活"仅显示分配的参数"；当FB的参数只显示了分配的参数时，在背景数据块右键可以激活"显示所有参数"。

（4）FB多重背景调用：格式如下

• #多重背景(输入形参:=实参,输出形参=>实参,输入输出形参:=实参...)
• #多重背景[索引](输入形参:=实参,输出形参=>实参,输入输出形参:=实参...)

一般情况下，FB的简单数据类型形参可以没有对应实参，复杂数据类型的输入、输出也可以没有对应实参，所以FB可以隐藏或不隐藏不出现的形参。如果只有Static的FB也需要有括号。如下图所示例子：

（5）对于定时器和计数器的SCL调用，有特殊的格式。

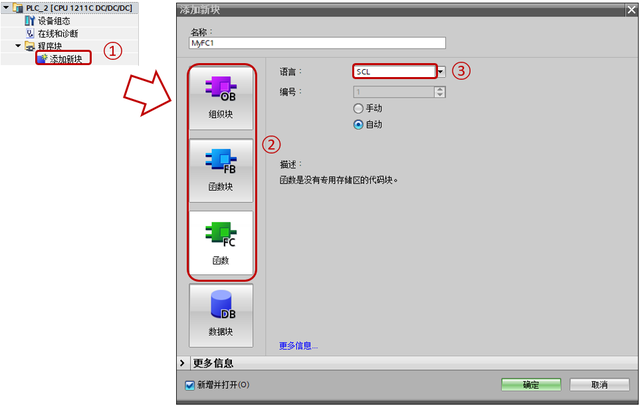

（1）新建块，选择OB/FC/FB后，设置语言为SCL，如下图所示：

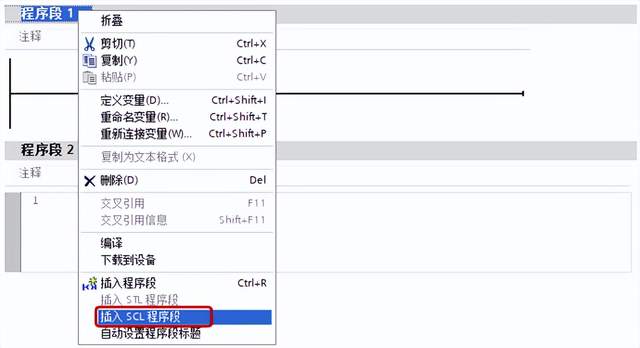

（2）在LAD、FBD中直接插入SCL语言段，这需要TIA PORTAL V14及其以上的版本，如下图所示：

①在项目树中，找到PLC，然后展开程序块，点击"添加新块"

②在弹出对话框中，选择块类型，可以是OB/FB/FC，

③选择语言为SCL

（1）从TIA PORTAL V14以后，增加区间功能，使用指令：

REGION 区间名称

程序文本

END_REGION

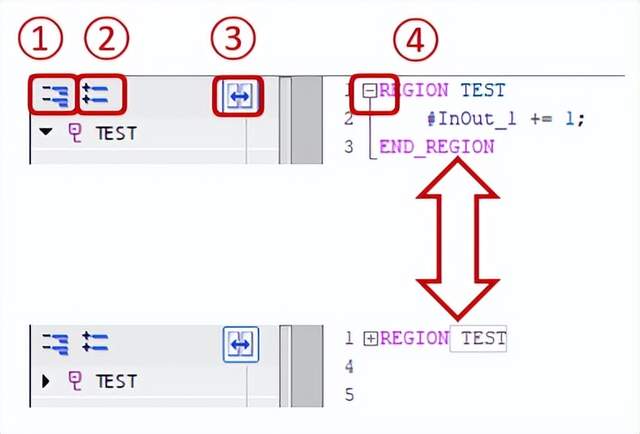

可以在指令中间增加需要编写的程序还不影响程序逻辑，并且支持嵌套。此外还可以像网络段一样收折叠来，如下图所示：

其中左边为区间总览，可以看出整体的结构

①使得程序或总览全部展开

②使得程序或总览全部折叠

③全部展开/折叠是针对总览与程序还是只针对总览，图中为针对总览与程序

④独立展开/折叠程序

（2）编辑器的空行，或者调用块的右侧均可以增加注释，如下图所示有两种方式注释：

第一种是：//注释内容

第二种是：(/*注释内容*/)

可以在工具栏中利用按钮整段注释或取消注释。此外从TIA PORTAL V16开始支持多语言注释。

①注释掉选中段落

②对注释掉的段落取消注释
