常用家庭电路原理汇总学习，家里配电不求人

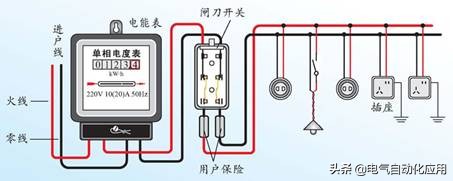

家庭电路包括：进户线、电能表、总开关、保险丝、电灯开关及插座。

（1）进户线是从室外引起室内的导线，有两根，一根是火线（也称相线），另一根是零线。正常情况下，火线与零线之间有220V的电压。零线通常接地，这种情况下火线与地线之间也有220V的电压。

（2）电能表是用来量度用户消耗的电能多少的仪表，所以必须接在干路上。

电能表上都标有额定电压值和允许通过最大电流值。一只标有“220V　5A”的电能表，表示用在总功率不超过1100W的电路中是合适的。

（3）总开关用来控制总电路的通或断。一般使用闸刀开关，闸刀开关应立装，夹座（静触头）接电源线，保险丝装下方，且不可倒装。有的家庭电路里不安装总开关，而是在该处安装保险盒。作用是相同的。

（4）保险丝（也叫做熔丝），一般都装在保险盒里或保险管里。保险丝是电阻率比较大而熔点较低的铅锑合金制成的。在总电流过大时保险丝熔断自动切断电路，以防止烧毁用电器和避免火灾。

保险丝烧断时，应先找出烧断原因，排除故障后，再按要求换上规格合适的保险丝。切不可用普通铜丝或铁丝作保险丝用，因铜、铁熔点高起不到保险作用，可能造成重大事故，更不能有意造成短路试试保险丝会不会熔断。这就是绝不允许的。

（5）家庭电路的主角是电灯。电灯是一个庞大的家族。包括白炽灯、荧光灯、高压气体放电灯等。白炽电灯的发光，是因为灯炮内的细钨丝通电后发热，灯丝温度高达2000摄氏度左右，达到白炽状态，于是灯丝发出明亮的白光。

安装家庭电路时，各个用电器（包括两孔和三孔插座）是并联关系，在火线上要安装熔断器（保险盒）。两孔插座中左边接零线，右边接火线。接白炽电灯时，开关一定要接在火线上，而且火线要接螺丝口灯头上的锡点，零线接螺旋套。

(6)开关：可以控制各个支路的通断，开关应和被控制的用电器串联，必须接在火线上。

（7）插座：有两孔插座和三孔插座，供插接电视机、洗衣机、电风扇和电冰箱之用。插座一定要与灯座并联。插座有三孔的，它的两个孔分别接火线和零线，另一个孔与大地连接。

只有那些带有金属外壳的用电器（或者容易潮湿的用电器）才会使用三脚插头。在三孔插座中，除了两个孔分别接火线和零线外，另一个孔是跟大地连接的，也就是接地的，家用电器上的三脚插头，两个脚接用电部分（如电冰箱、洗衣机中的电动机）另外那个与接地插孔相应的脚，是跟家用电器的外壳接通的。这样，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来。为什么要这样做呢？家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生融电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走、人体接触外壳就没有危险了。

（8）试电笔

测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触电线（或与电线连通的导体），如果氖管发光，表示接触的是火线：如果氖管不发光，表示接触的是零线。需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。只有人的手接触了笔尾的金属体，这时才会有电流流过氖管，通过人体进入大地，这时氖管才会发光。这时为什么人不会触电呢？因为在测电笔中有一个阻值很大的电阻，在一兆欧以上。当用测电笔接触零线和地线时，由于零线和地线间没有电压，当然也就没有电流流过氖管，所以氖管不发光。使用测电笔时，人的手千万不要接触笔尖金属体，这时就会有大的电流流过人体而造成触电事故。
