建筑供配电负荷计算方法

负荷计算的方法有：单位面积功率法、单位指标法、需要系数法和利用系数法等。

1）单位面积功率法和单位指标法：利用负荷密度或者单位用电指标来确定计算负荷的方法。

2）需要系数法：用设备功率乘以需要系数和同时系数，直接求出计算负荷。

3）利用系数法：采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。

单位面积功率法和单位指标法

1、单位面积功率确定计算负荷

是已知不同类型的负荷在单位面积上的需求量，乘以建筑面积或使用面积得到的负荷量。

式中 Pjs——有功计算负荷，KW

Peˊ——单位面积功率，或称负荷密度，WM2

S——建筑面积，m2

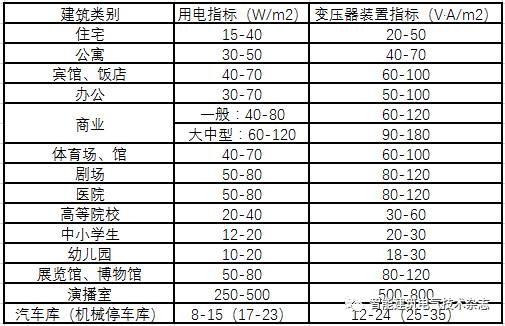

单位面积功率法一般在方案阶段使用。(已知建筑物的使用功能，未知用电设备的数量和额定容量)

2、单位指标法确定计算负荷

已知不同类型的负荷在单位核算单位上的需求量，乘以单位核算单位得到的负荷量。

式中 Pjs——有功计算负荷，KW

Peˊ——单位用电指标，W∕户，W∕人，W∕床

N——单位数量，如户数、人数、床位数

单位指标法一般在方案阶段使用

需要系数法

1、需要系数确定计算负荷定义

需要系数是表示配电系统中所有用电设备同时使用的程度。通常其值小于1.

用电设备的工作制设备：能长期连续运行，每次连续工作的时间超过8小时，运行时负荷比较稳定。在计算其设备容量时直接查取其铭牌上的额定容量。

短时工作制设备:这类设备的工作时间较短，停歇时间较长，在计算其设备容量时，直接查取其铭牌上的额定容量。

反复短时工作制设备：这类设备的工作呈周期性，时而工作时而停歇，如此反复，且工作时间与停歇时间有一定比例。

用电设备组的设备功率

1.用电设备组的设备功率是指所有单个用电设备的设备功率之和，但不应包括备用设备在内。

2.配电干线计算负荷时，用电设备组应是本配电干线内的单个用电设备的设备功率之和。

3.变压器计算负荷时，用电设备组应是本变压器内的单个用电设备功率之和。

2、单位指标法确定计算负荷

有功功率：Pjs=kxPe（kW）

无功功率：Qjs= Pjstgφ(k var)

视在功率：

计算电流：

（A）

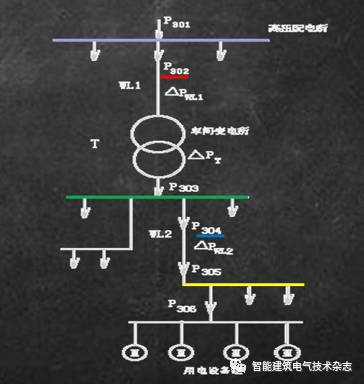

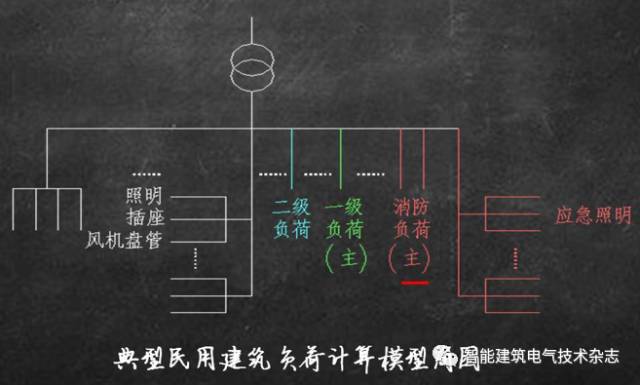

负荷计算模型简图与步骤

P301=K∑1P302i

P302=P303+ΔPT+ΔPWL1

P303=K∑3∑P304

P304=P305 +ΔPWL2

P305=K∑5∑P306i

设备功率：对于不同负荷持续率下的额定功率或额定容量，应统一换算负载持续率下的有功功率。

（1）长期持续工作制度：电动机的设备功率等于额定功率。

（2）反复短时工作制：换算到暂载率ε%=25%时的额定功率（kW）

即

式中：Pr——电动机额定功率，kW;

——电动机额定负载持续率。

气体放电灯的设备功率为灯管额定功率加上整流器的功率损耗

1.荧光灯普通电感整流器加25%

2.节能型电感整流器加15%～18%,电子整流器加10%

3.金属卤化物等、高压钠灯、荧光汞灯普通电感整流器加14%～16%

4.节电型电感整流器加9%～10%

例题：

某生产车间380V线路上接有金属切削机床共10台，其中2台10.5kw，4台7.5kw，4台5kw；车间有380V电焊机2台，每台容量20KVA，cosφ=0.5，ε%=65%；车间有吊车1台11kw，ε%=25%，试计算此车间的设备容量。

解：

（1）金属切削机床的设备容量P1=2×10.5+4×7.5+4×5=71kw

（2）电焊机的设备容量

（3）吊车的设备容量

（4）车间的设备总容量为：P∑=71+16.1+11=98.1kw

3、配电干线或变电所低压侧的计算负荷

有功计算负荷 P­js=K∑P∑(KxPe)（kW）

无功计算负荷 Qjs=K∑q∑(KxPetgφ)（k var）

视在功率计算负荷

计算电流：

Kx­­——需要系数；K∑p、K∑q­——有功、无功同时系数

P­js=K∑P∑(KxPe)（kW） Qjs=K∑q∑(KxPetgφ)（k var）

K∑p、K∑q­——对配电干线分别取0.8～0.9及0.93～0.97

一般动力设备三台及以下时，KX=1。

对配电所分别取0.8～1及0.95～1

对配压变电所则分别取0.8～0.9及0.93～0.97

需要系数法一般在初步设计和施工图阶段使用。

4、变电所或建筑物的总设备容量

变电所或建筑物的总设备功率应取所供电的各用电设备功率之和。但应剔除不同使用的负荷，如：

1.消防设备容量不计入总设备容量（当消防设备的计算负荷小于火灾时切除的非消防设备的计算负荷时）。

2.季节性用电设备（制冷、采暖设备）应取其最大计入总设备容量。

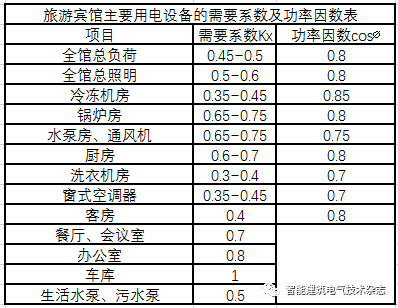

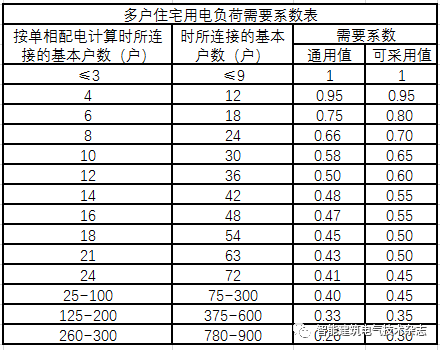

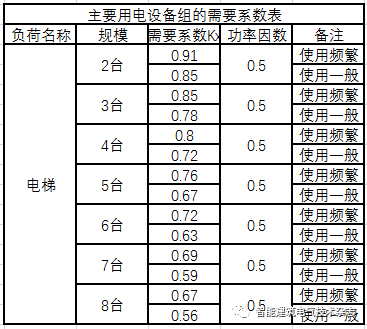

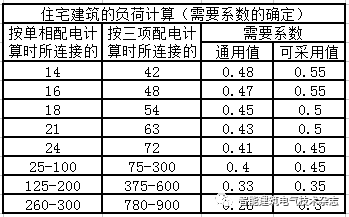

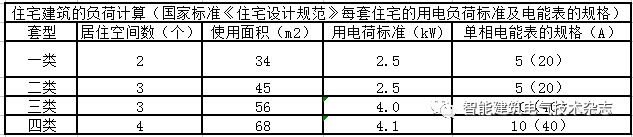

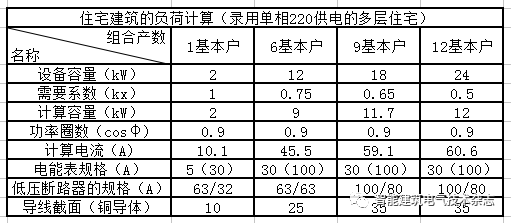

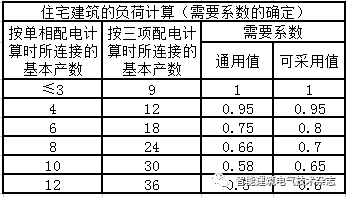

说明：

1.一般动力设备三台及以下时，KX=1。

2.照明负荷的需用系数与灯的控制方式和开启率有关。大面积集中控制的灯比相同建筑面积多个小房间分散控制的灯需用系数大；插座容量比例大时，需要系数取值可偏小。

3.消防负荷需用系数取1。

负荷计算注意事项

1.当进行负荷计算时，需将用电设备按其性质分为不同的用电设备组，然后确定用电功率。
