5大电气制图软件介绍，你用哪种？

身为电气人，每天打交道最多的可能不是自家对象，而是时时刻刻攥在手里的电气图。如果问电气图有多重要？可以这么说“假如一个搞电气的掉进了水里，先死死护住一定是手上的图，然后才是人”。

（虽然有些夸张，但这也说明电气图对电气人的重要！）

一个电气人的基本从业准则就是要识图、绘图。首先要了解什么是电气图？电气图常用于建筑行业，是建筑内的线路、照明、空调及相关电气设备的平面展示。同时也是建筑工人施工的依据，因此，准确无误地绘画电气图是一项最基本的要求。而绘制电气图，则需要使用专业的绘图软件。

那如何进行绘图呢？目前市面上制作电路图的软件形形色色，因为每种绘制电路图的软件它的侧重点是不一样的各有其特色，有的软件主要是绘制电气控制线路图的，有的绘图软件是绘制电子线路图并能够对电路图进行仿真的。下面就和工友们分享一下常见的几种绘制电路图的软件。

01

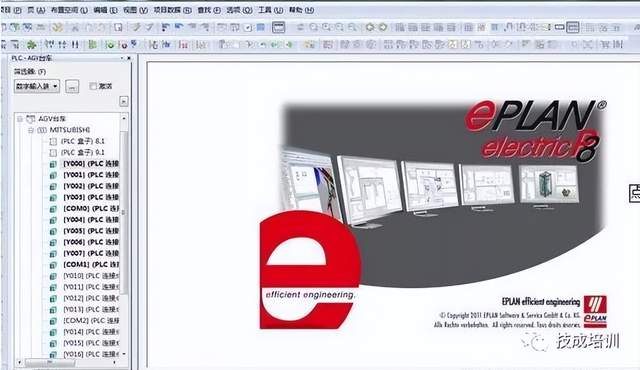

Eplan电气绘图软件

Eplan电气绘图软件，是一款支持多种电气标准的软件，比如IEC国际电气符号标准、DIN电气符号标准等，并且每种标准下面都有对应的原理图符号库，比如各种继电器线圈、触点等。绘图的时候很方便调用，它是一款很好用的电气原理图设计软件，比如在连接电气元件时它可以自动进行连线，元件连接好线路后可以自动编写线号，这样可以节省很多时间，如果把图绘制错了的话也很方便修改，因此Eplan电气绘图软件在集成化和系统化方便表现的非常突出。

很多刚学习电气制图的同学会很纠结一个问题，主流的两大制图软件CAD还是Eplan到底学哪一个更好？哪一个更实用？哪一个更好用？哪一个更好学？下文我们就会详细阐述一下CAD与EPlan的区别，请继续阅读文章哦~

02

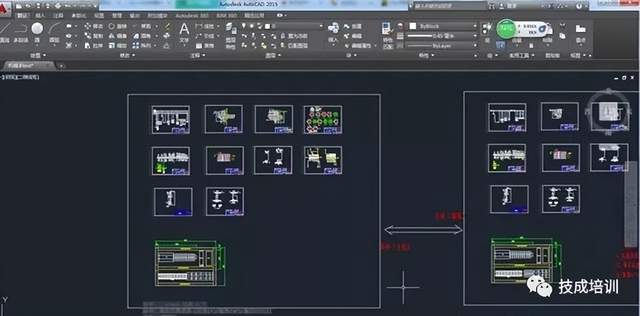

CAD2021(电气版）

AutoCAD Electrical（CAD电气版）是一款电气控制设计软件，专门用于创建和修改电气控制系统图档，包含AutoCAD的全部功能外，还增加了一系列用于自动完成电气控制工程设计任务的工具，如创建原理图，导线编号，生成物料清单等。

还提供含有650,000多个电气符号和元件的数据库，具有实时错误检查功能，帮助电气控制工程师节省大量时间。

CAD和Eplan的区别？

EPlan是专业绘制电气制图软件，入门比CAD难，精通更难，不过EPlan比CAD好用，而且Eplan画的图纸可以转成DWG文件、PDF，面对大项目图纸的时候，图纸的整体规划优越性就出来了。

国内通用CAD因为长期积累的大量CAD的模块，使得现在CAD做电气设计也很快，但EPlan是专业的电气设计软件，而且国内外的大型公司，想施耐德和矢崎的图纸都是EPlan设计的，现在国内大部分用CAD主要是因为之前长期形成的惯性，很多中老年工程师不愿意去学习新的软件。

其实还是看个人习惯和公司的环境，用习惯了，哪个都差不多。

但是从软件本身来讲还是EPLAN软件更胜一筹，我们来详细看一下对比：

1、标准化设计

CAD：标准化程度较低，不同工程师画的原理图差别大

EPLAN：推行标准化理念，依靠符号、图框、表格、部件库、字典及各种规则设置实现紧跟国际步伐的标准化文件

2、符号

CAD：手动绘制，不标准不统一

EPLAN：标准符号库，直接调用

3、绘图连线

CAD：手动绘制

EPLAN：自动生成

4、跨页关联/符号关联

CAD：人工统计，易错，不易修改，费时

EPLAN：自动生成，省时无误

5、跳转功能

CAD：只能根据跳转页面的位置，不停的翻图着相关联的目标

EPLAN：只要按下快捷键，就可轻松实现关联目标之间的跳转

6、模块化设计

CAD：CAD下的模块只是一个图形，无电气属性

EPLAN：可以利用宏技术，对典型电路等制作成具有电气参数的宏变量，通过选择某个参数可以实现整个电路的选型等功能

7、图框

CAD：无自动功能，需要预留空白页，手动添加页号，难修改，增减原理图时，工作繁重

EPLAN：具有自动采集项目信息的功能，页号及页面名称信息都可以自动生成，修改方便

8、翻译

CAD：CAD图纸不可以自动翻译项目信息，对于国际项目十分不便

EPLAN：EPLAN利用集成的字典，可以将项目翻译为英德法俄等好几国语言

9、制图的电气逻辑

CAD：仅仅是手工绘制电路，无电气逻辑

EPLAN：符号具有极其丰富的电气属性，电路具有信号跟踪、电位跟踪等功能

10、电气设备编号

CAD：人工编写，易重复

EPLAN：具有设备编号、电缆编号、端子编号、插头编号一系列自动编号功能

11、线号

CAD：人工编写，极易重复

EPLAN：可根据电位等命名方式自动编号，避免重号，还可通过相关设置在报表中体现线径及颜色等信息

12、选型

CAD：翻样本，利用office软件出清单

EPLAN、部件库选型，元器件清单自动生成

13、接线图

CAD：手工绘制，原理图发生改变时，接线图需要人工大量修改，费时易错

EPLAN：自动生成，项目更改后，只需刷新，接线图自动更改，及时准确

14、各种报表信息

CAD：Office软件制作

EPLAN：EPLAN共可自动生成27种不同内容的报表

15、项目信息的交互

CAD：CAD和Office之间没有交互，当设计发生更改时，相关文档无法及时改动，易出错，且不可相互导入导出项目信息

EPLAN：可以将项目诸如电缆、插头、端子、电气元器件、PLC等相关信息可以和EXCEL导入导出，实现双向编辑，准确无误

16、端子设计

CAD：信息量大，统计困难，设计无法很详实，人工操作困难

EPLAN：EPLAN和Phoenix的ClipProject及Wago的SmartDesign之间有很好的接口，可以利用第三方软件做更为准确细致的选型及端子排制作
