交流接触器自锁电路怎么接线

接触器自锁电路图还有很多元件，比如热继电器，熔断器，指示灯等等，今天主要讲解自锁接线，如果原件太多可能不好理解，所以把接触器的元件去掉，只讲接触器自锁。

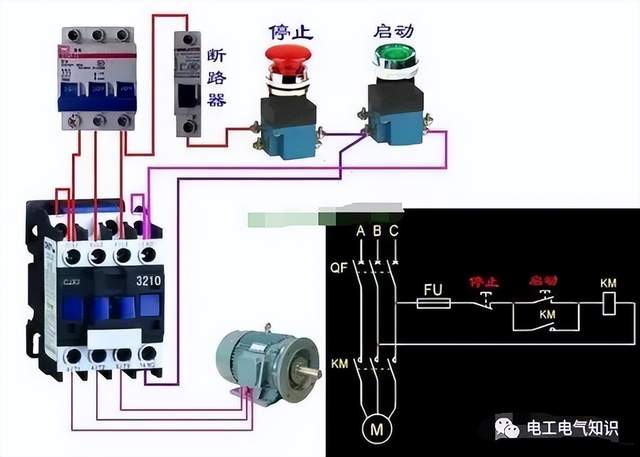

380伏接触器自锁主触头接线上方三个接三相电源，下方接负载端，线圈A1跟接触器L1联通也就是线圈A1长带电，我们通过控制接触器线圈A2电源来达到控制接触器的目的，电源L3经过断路器或者熔断器到了停止按钮，停止按钮我们要接常闭触点，也就是一直联通的，然后电源到了启动按钮常开点，启动按钮常开点出来到了接触器辅助触头上方，又跟接触器线圈A2联通如图然后启动按钮常开上线又分出一根线到了接触器辅助触头下方，这根线是很重要的，因为停止按钮我们接的是常闭，不按它就是一直联通的，所以辅助触头下方是常带电的。

下面我们说一下原理

我们按下启动按钮，启动按钮常开变为常闭，所以电源通过辅助触头上方到了线圈A2处，这时线圈A1和A2形成了380伏电源，所以接触器开始吸合，接触器上下触点联通，电动机开始运转，但是我们松开启动按钮，启动按钮又会变为常开，也就断电了，接触器不能正常运行，这时接触器辅助触头下方触点长带电的就起作用了。

因为我们按下启动按钮时接触器已经吸合，辅助触头也已经吸合，所以辅助触头下方电源也开始给线圈A2送电，所以启动按钮松开，辅助触头下方还在送电，这样接触器就形成了自锁，而我们按下停止按钮，电源断电接触器断开，所以辅助触头下方电源也就不起作用了，这就是接触器自锁的原理。

明白了实物接线以后我们再看电路图就很容易理解了，右方是接触器自锁电路图，ABC分别电表三相火线电源，QF开关，KM是接触器，FU是熔断器，KM带个方口就是接触器线圈电源，按钮的位置，连在一起的是要接常闭，分开的是要接常开，圆圈M 是负载电动机，根据实物接线图再结合自锁电路图！
