使用指针式万用表检测VMOS场效应管的方法

   一、检测前的准备

   首先，确保你有一个工作正常的指针式万用表，并将其置于适当的档位。对于VMOS场效应管的检测，我们通常使用R×1k或R×10k档位。

   二、判别栅极G

   将万用表置于R×1k档，分别测量VMOS场效应管三个电极（栅极G、源极S、漏极D）之间的电阻。

   观察测量结果，如果发现某个电极与其余两个电极间的正、反向电阻均为无穷大（∞），则这个电极就是栅极G。因为从结构上看，栅极G与其余两个电极是绝缘的。

   三、确定源极S和漏极D

   在确定栅极G后，将万用表仍然置于R×1k档。

   先将被测VMOS管的三个电极短接一下，以消除可能存在的静电电荷。

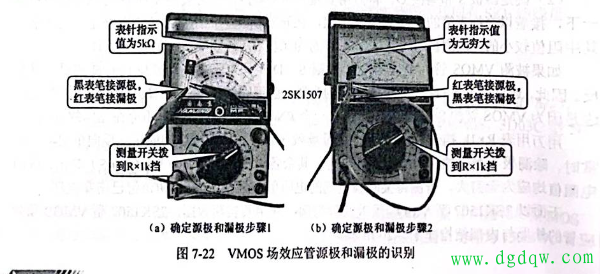

   以交换表笔的方法测量两次电阻，一次是黑表笔接某一电极，红表笔接另一电极；另一次是红表笔接同一电极，黑表笔接另一电极。

   正常情况下，两次所测电阻必定一大一小。其中阻值较小的测量中，黑表笔所接的为源极S，红表笔所接的为漏极D。

   四、判别导电沟道类型

   如果被测VMOS管为P沟道型管，则S、D极间电阻大小规律与N沟道型管相反。因此，通过测量S、D极间正向和反向电阻，也可以判别VMOS管的导电沟道的类型。

   五、判断是否损坏

   使用万用表R×1k或R×10k档，测量场效应管任意两电极之间的正、反向电阻值。

   正常时，除漏极与源极的正向电阻值较小外，其余各电极之间（G与D、G与S）的正、反向电阻值均应为无穷大。

   若测得某两极之间的电阻值接近0Ω，则说明该管已击穿损坏。

   六、实例说明

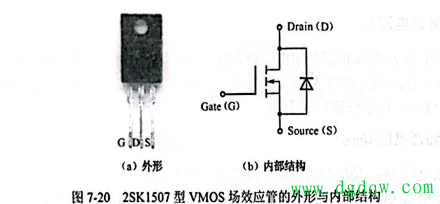

   以2SK1507型VMOS场效应管为例，通过上述方法进行检测。首先判别出栅极G，然后确定源极S和漏极D。在测量S、D极间电阻时，发现正向电阻较小，反向电阻无穷大，从而判断该管为N沟道型。最后，通过测量各电极之间的电阻值，确认该管未损坏。

   通过以上步骤，我们可以使用指针式万用表快速准确地检测VMOS场效应管的引脚极性和是否损坏。这对于电子爱好者和维修人员来说是非常实用的技能。
